Über dieses Produkt

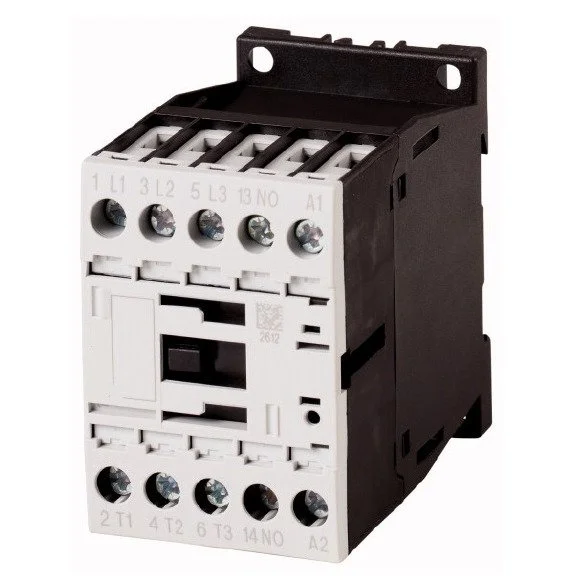

Das Leistungsschütz LTD00925– von Schrack ist ein 3-poliges Schaltelement für Motoren mit einer Spulenspannung von 24VDC und einem Nennstrom von 9A. Mit einer Baugröße 0 und einem integrierten Öffner-Hilfskontakt deckt dieses Schütz eine Bemessungsbetriebsleistung von 4kW bei 400V ab. Die kompakten Maße von 45x68x75 mm und die Schutzart IP20 ermöglichen eine einfache Montage in Schaltschränken. Dieses Schütz ist für den zuverlässigen Betrieb in industriellen Steuerungen konzipiert. Wir versenden das Produkt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 9A bei 400V: Gewährleistet sichere Schaltvorgänge für Motoren bis 4kW.
- 24V DC Spulenspannung: Bietet Kompatibilität mit gängigen SPS-Steuerungen und Gleichstromnetzen.
- Integrierter 1 Öffner Hilfskontakt: Ermöglicht eine direkte Rückmeldung oder Verriegelungsschaltung.
- Kompakte Baugröße 0: Spart wertvollen Platz auf der Hutschiene im Schaltschrank.
- IP20 Schutzart: Sicherer Schutz gegen Berührung bei der Installation.
Anwendungsbereiche
- Automatisierung von Motorsteuerungen in industriellen Anlagen.
- Einsatz in Schaltschränken für Maschinenbauanwendungen.
- Steuerung von elektrischen Verbrauchern in der Gebäudeautomation.
Technische Details
| EAN | 9004840840773 |
| Offen bei 60 °C [Ith=Ie] | 20A |
| Verlustleistung | 8,90W |
| der Spule im kalten Zustand und 1,0 x Us | – |
| AC-4 440 V [P] | 3kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 347V 60Hz 1phase | 18A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 16A |
| Bei Ie nach AC-3/400 V | 0,9W |
| AC-3 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 18A |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| AC-3 380 V 400 V [P] | 4kW |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| 600 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| LRA 480V 60Hz 3phase | 54A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 1-phasig 230 V 240 V | 1,50HP |
| 220 V 230 V | 90A |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| DC-1 Bemessungsbetriebsstrom | – |
| General Use AC (A) | 10 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 126A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| HLief-Artikel Nummer | 198060 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 6A |
| Resistance Air Heating 600V 60Hz 3phase | 18A |
| AC-4 240 V [P] | 1,6kW |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| 500 V | 70A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| DC-betätigt [Anzug] | 4,50W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 18A |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 9A |
| DC-betätigt [Anzug] Hinweis | 0,85 – 1,1 nur mit Hilfsschalterbausteinen mit 3 oder mehr Öffnern | 0,7 – 1,3 ohne Hilfsschalterbaustein und Umgebungstemperatur +40 °C |
| AC-3 240 V [P] | 3kW |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| BEST. NR. | LTD00925 |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Hauptschaltglieder Schließer | 5,7g |
| DC-betätigt Schließzeit | 31ms |
| AC-3 440 V [P] | 5,5kW |
| 220 V [Ie] | 15A |
| Offen bei 40 °C [Ith=Ie] | 22A |
| AC-3 220 V 230 V [P] | 2,5kW |
| Gekapselt [Ith] | 18A |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 4,5A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| FLA 480V 60Hz 3phase | 9A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 7A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 5A |
| 1-phasig 115 V 120 V | 0,50HP |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 9A |
| Basic Rating max. CB | 60A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 18A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 6A |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 21A |
| Maximale Motorleistung 3-phasig | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 6A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 18A |
| AC-4 660 V 690 V [P] | 3,6kW |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| AC-3 500 V [P] | 4,5kW |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 18A |
| BxHxT mm | 45x68x75 |
| AC-4 220 V 230 V [P] | 1,5kW |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| AC-4 415 V [P] | 2,8kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 50A |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| 480 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 20A |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| Elevator Control 600V 60Hz 3phase (A) | 6,10 |
| Elevator Control 480V 60Hz 3phase (HP) | 3 |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| Impedanz pro Pol | 4,6mΩ |
| DC-betätigt | 0,3 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 3-phasig 460 V 480 V | 5HP |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h |
| Elevator Control 480V 60Hz 3phase (A) | 4,80 |
| Hilfsschalter | – |
| Nettogewicht | 0,30kg/Stk |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| 480 V High Fault max. CB | 16A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 3-polig, bei Ith [60°] | 4,4W |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 380 V 400 V | 90A |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Resistance Air Heating 480V 60Hz 3phase | 18A |
| DC-betätigt [Halten] | 4,50W |
| AC-3 660 V 690 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 6A |
| Elevator Control 600V 60Hz 3phase (HP) | 5 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-4 500 V [P] | 2,8kW |
| Nennstrom | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 9A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| AC-3 415 V [P] | 5,5kW |
| HxBxT mm | 68x45x75 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| DC-betätigt Öffnungszeit | 12ms |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| 3-phasig 575 V 600 V | 7,50HP |
| Spannungssicherheit DC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Nennstrom AC-3/400V | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 9A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 9A |
| Schutzart | IP20 |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ00003–; |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 6A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| AC-4 380 V 400 V [P] | 2,5kW |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD00925– | EAN: 9004840840773 | Hersteller-Art.-Nr.: 198060
Downloads
Foto: Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
Schaltbild: Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
Diagramm: Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
Montageanleitung: Leistungsschütz, 4kW/400V/9A, 1 Öffner, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack LTD00925– Leistungsschütz eingesetzt?
Das Leistungsschütz mit 9A Nennstrom wird vorwiegend zur Steuerung und zum Schalten von 3-phasigen Motoren mit einer Leistung von bis zu 4kW bei 400V eingesetzt. Es dient als elektromechanischer Schalter in der Industrie- und Haustechnik.
Welche Spulenspannung benötigt dieses Schrack Schütz?
Dieses Modell LTD00925– arbeitet mit einer Steuerspannung von 24VDC. Achten Sie bei der Planung der Steuerschaltung auf eine entsprechende Gleichstromquelle.
Wie wird das Leistungsschütz LTD00925– mechanisch befestigt?
Das Schütz ist in der Baugröße 0 gefertigt und für die übliche Montage auf DIN-Tragschienen (Hutschienen) im Schaltschrank vorgesehen. Mit den Maßen 45x68x75 mm ist es platzsparend in Standardverteilungen einbaubar.
Verfügt das Schütz über Hilfskontakte für Rückmeldungen?
Ja, das Modell ist bereits mit einem integrierten Öffner-Hilfskontakt ausgestattet. Dies ermöglicht es, den Schaltzustand des Schützes direkt in Ihre Steuerung oder Sicherheitsschaltung einzubinden.
