Das Schrack Leistungsschütz LTD00915– ist ein 3-poliges Schaltgerät mit einer Bemessungsleistung von 4kW bei 400V und 9A Nennstrom. Dieses Schütz der Baugröße 0 verfügt über eine Spulenspannung von 24VDC sowie ein integriertes Hilfskontaktsystem mit einem Schließer. Das kompakte Modul weist Maße von 45x68x75 mm auf und ist in die Schutzart IP20 eingestuft. Es dient der zuverlässigen Ansteuerung und dem Schalten von Motoren in industriellen Schaltanlagen. Die Lieferzeit für dieses Leistungsschütz beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 24VDC — ermöglicht den direkten Betrieb an Steuerspannungen ohne zusätzliche Gleichrichter.
- Nennstrom 9A bei 400V — dimensioniert für Motoranwendungen mit einer Leistung bis zu 4kW.
- Integrierte Hilfskontakte: 1 Schließer — spart Platz auf der Tragschiene durch Verzicht auf Zusatzmodule.
- Baugröße 0 mit 45mm Baubreite — ermöglicht eine platzsparende Montage in Schaltschränken.
- Schutzart IP20 — bietet Schutz gegen Berührung mit Fingern bei der Montage.
Anwendungsbereiche
- Schalten von Elektromotoren in der Automatisierungstechnik.
- Integration in Steuerungsstromkreise mit 24V DC SPS-Ausgängen.
- Steuerung von Heizregistern und Beleuchtungsanlagen.
Technische Details
| EAN | 9004840840766 |
| Offen bei 60 °C [Ith=Ie] | 20A |
| Verlustleistung | 8,90W |
| der Spule im kalten Zustand und 1,0 x Us | – |
| AC-4 440 V [P] | 3kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 347V 60Hz 1phase | 18A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 16A |
| Bei Ie nach AC-3/400 V | 0,9W |
| AC-3 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 18A |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| AC-3 380 V 400 V [P] | 4kW |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| 600 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Hilfskontakte | 1 Schließer |
| LRA 480V 60Hz 3phase | 54A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 1-phasig 230 V 240 V | 1,50HP |
| 220 V 230 V | 90A |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| HLief-Artikel Nummer | 198059 |
| DC-1 Bemessungsbetriebsstrom | – |
| General Use AC (A) | 10 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 126A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 6A |
| Resistance Air Heating 600V 60Hz 3phase | 18A |
| AC-4 240 V [P] | 1,6kW |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| 500 V | 70A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| DC-betätigt [Anzug] | 4,50W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 18A |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 9A |
| DC-betätigt [Anzug] Hinweis | 0,85 – 1,1 nur mit Hilfsschalterbausteinen mit 3 oder mehr Öffnern | 0,7 – 1,3 ohne Hilfsschalterbaustein und Umgebungstemperatur +40 °C |
| AC-3 240 V [P] | 3kW |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Hauptschaltglieder Schließer | 5,7g |
| DC-betätigt Schließzeit | 31ms |
| AC-3 440 V [P] | 5,5kW |
| 220 V [Ie] | 15A |
| Offen bei 40 °C [Ith=Ie] | 22A |
| AC-3 220 V 230 V [P] | 2,5kW |
| Gekapselt [Ith] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 4,5A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| FLA 480V 60Hz 3phase | 9A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 7A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 5A |
| 1-phasig 115 V 120 V | 0,50HP |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 9A |
| Basic Rating max. CB | 60A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 18A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 6A |
| AC-1 Bemessungsbetriebsstrom | – |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ00003–; |
| Offen bei 55 °C [Ith=Ie] | 21A |
| Maximale Motorleistung 3-phasig | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 6A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 18A |
| AC-4 660 V 690 V [P] | 3,6kW |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| AC-3 500 V [P] | 4,5kW |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 18A |
| BxHxT mm | 45x68x75 |
| AC-4 220 V 230 V [P] | 1,5kW |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Hersteller | Schrack |
| BEST. NR. | LTD00915 |
| AC-4 415 V [P] | 2,8kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 50A |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| 480 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 20A |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| Elevator Control 600V 60Hz 3phase (A) | 6,10 |
| Elevator Control 480V 60Hz 3phase (HP) | 3 |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| Impedanz pro Pol | 4,6mΩ |
| DC-betätigt | 0,3 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 3-phasig 460 V 480 V | 5HP |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h |
| Elevator Control 480V 60Hz 3phase (A) | 4,80 |
| Hilfsschalter | – |
| Nettogewicht | 0,30kg/Stk |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| 480 V High Fault max. CB | 16A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 3-polig, bei Ith [60°] | 4,4W |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 380 V 400 V | 90A |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Resistance Air Heating 480V 60Hz 3phase | 18A |
| DC-betätigt [Halten] | 4,50W |
| AC-3 660 V 690 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 6A |
| Elevator Control 600V 60Hz 3phase (HP) | 5 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-4 500 V [P] | 2,8kW |
| Nennstrom | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 9A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| AC-3 415 V [P] | 5,5kW |
| HxBxT mm | 68x45x75 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| DC-betätigt Öffnungszeit | 12ms |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| 3-phasig 575 V 600 V | 7,50HP |
| Spannungssicherheit DC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Nennstrom AC-3/400V | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 9A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 9A |
| Schutzart | IP20 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 6A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| AC-4 380 V 400 V [P] | 2,5kW |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD00915– | EAN: 9004840840766 | Hersteller-Art.-Nr.: 198059
Downloads

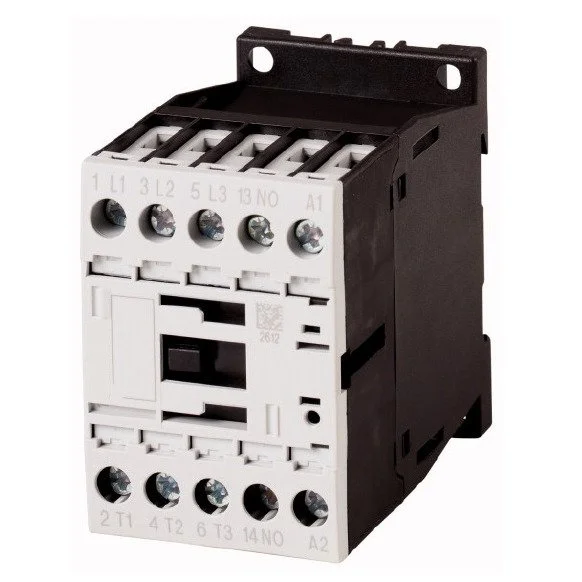

Foto: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VDC
