Über dieses Produkt
Das Leistungsschütz LTD00912– von Schrack ist ein 3-poliges Schaltgerät für Motoren der Baugröße 0 mit einer Spulenspannung von 110V AC. Das Schütz bietet eine Bemessungsleistung von 4kW bei 400V und verfügt über einen integrierten Hilfskontakt (1 Schließer). Mit Abmessungen von 45x68x75 mm und der Schutzart IP20 ist das elektromechanische Schütz der Serie ALEA II LT für den professionellen Einsatz ausgelegt. Dieses Schütz dient zum zuverlässigen Schalten von Motoren und Lasten in industriellen Anwendungen. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie das Schütz bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsleistung: 4kW bei 400V — für präzise Motorsteuerung geeignet
- Schutzart: IP20 — bietet Schutz gegen feste Fremdkörper
- Spulenspannung: 110V AC — standardisierte Ansteuerung für gängige Schaltanlagen
- Baugröße 0: Kompakte Maße von 45x68x75 mm — platzsparende Montage auf engem Raum
- Hilfskontakte: 1 Schließer integriert — ermöglicht direkte Rückmeldungen an Steuerungen
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Industrieanlagen
- Steuerungsbau für Maschinen und Anlagenbau
- Schalten von elektrischen Heizkreisen und Beleuchtungssystemen
Technische Details
| EAN | 9004840841084 |
| Offen bei 60 °C [Ith=Ie] | 20A |
| der Spule im kalten Zustand und 1,0 x Us | – |
| AC-4 440 V [P] | 3kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-betätigt | 0,24 |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 347V 60Hz 1phase | 18A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 16A |
| AC-3 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 18A |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| AC-3 380 V 400 V [P] | 4kW |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| 600 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Hilfskontakte | 1 Schließer |
| LRA 480V 60Hz 3phase | 54A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 1-phasig 230 V 240 V | 1,50HP |
| 220 V 230 V | 90A |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-betätigt Schließzeit | 15 – 21 |
| General Use AC (A) | 10 |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 6A |
| Resistance Air Heating 600V 60Hz 3phase | 18A |
| AC-4 240 V [P] | 1,6kW |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| 500 V | 70A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 112A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 18A |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 9A |
| Schalthäufigkeit, mechanisch AC-betätigt | 9000 Schaltspiele/h |
| Verlustleistung | 4,40W |
| AC-3 240 V [P] | 3kW |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| 3-polig, bei Ith [60°] | 3W |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Hauptschaltglieder Schließer | 5,7g |
| AC-3 440 V [P] | 5,5kW |
| 220 V [Ie] | 15A |
| 60 Hz [Anzug] (VA) | 30 |
| 60 Hz [Halten] (VA) | 4,4 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Offen bei 40 °C [Ith=Ie] | 22A |
| AC-3 220 V 230 V [P] | 2,5kW |
| Gekapselt [Ith] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 4,5A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| FLA 480V 60Hz 3phase | 9A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 7A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 5A |
| 1-phasig 115 V 120 V | 0,50HP |
| 50 Hz [Anzug] (VA) | 24 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 9A |
| Basic Rating max. CB | 60A |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 18A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 6A |
| AC-1 Bemessungsbetriebsstrom | – |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ00003–; |
| Offen bei 55 °C [Ith=Ie] | 21A |
| Maximale Motorleistung 3-phasig | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 6A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 18A |
| AC-4 660 V 690 V [P] | 3,6kW |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Nettogewicht | 0,24kg/Stk |
| AC-3 500 V [P] | 4,5kW |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 18A |
| BxHxT mm | 45x68x75 |
| AC-4 220 V 230 V [P] | 1,5kW |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Bei Ie nach AC-3/400 V | 0,6W |
| Hersteller | Schrack |
| AC-4 415 V [P] | 2,8kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 50A |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| 480 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 20A |
| 50 Hz [Halten] (VA) | 3,4 |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| Elevator Control 600V 60Hz 3phase (A) | 6,10 |
| Elevator Control 480V 60Hz 3phase (HP) | 3 |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 3-phasig 460 V 480 V | 5HP |
| Elevator Control 480V 60Hz 3phase (A) | 4,80 |
| Hilfsschalter | – |
| AC-betätigt Öffnungszeit | 9 – 18 |
| BEST. NR. | LTD00912 |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| 480 V High Fault max. CB | 16A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Schaltvermögen | -kA |
| HLief-Artikel Nummer | 198091 |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| 60 Hz [Halten] (W) | 1,4 |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 380 V 400 V | 90A |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Resistance Air Heating 480V 60Hz 3phase | 18A |
| AC-3 660 V 690 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 6A |
| Elevator Control 600V 60Hz 3phase (HP) | 5 |
| 50 Hz [Halten] (W) | 1,4 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-4 500 V [P] | 2,8kW |
| Nennstrom | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 9A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| AC-3 415 V [P] | 5,5kW |
| HxBxT mm | 68x45x75 |
| Impedanz pro Pol | 2,5mΩ |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| 3-phasig 575 V 600 V | 7,50HP |
| Nennstrom AC-3/400V | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 9A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 9A |
| Schutzart | IP20 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 6A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Spulenspannung AC | 110V |
| AC-4 380 V 400 V [P] | 2,5kW |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD00912– | EAN: 9004840841084 | Hersteller-Art.-Nr.: 198091
Downloads

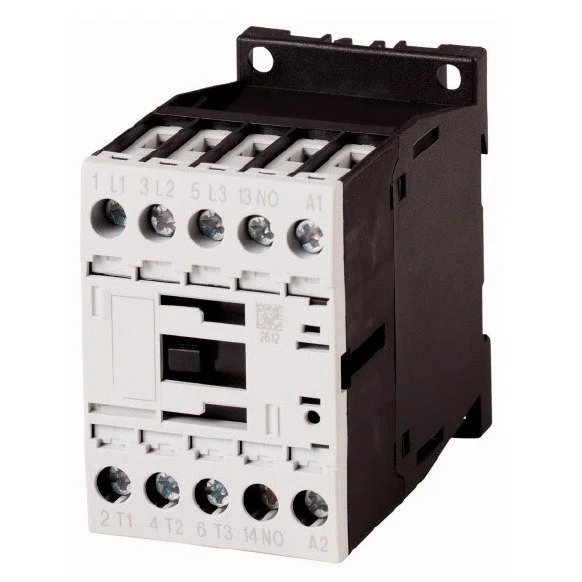

Foto: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 110VAC
