Description
Über dieses Produkt
Das Leistungsschütz LTD00910– von Schrack ist ein 3-poliges Schütz der Baugröße 0 mit einer Spulenspannung von 24V AC und einem Nennstrom von 9A. Mit einer Bemessungsleistung von 4kW bei 400V und einem integrierten Schließer-Hilfskontakt ist dieses elektromechanische Bauteil für zuverlässige Schaltvorgänge ausgelegt. Die Abmessungen betragen 45x68x75 mm bei einem Nettogewicht von 0,24 kg und einer Schutzart von IP20. Es eignet sich für den Einsatz in industriellen Schaltanlagen zum Schalten von Motoren und Lasten unter Einhaltung der Umgebungstemperaturen von -25 bis +60 °C. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer direkten Bestellung im TELA Online-Shop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung: 4kW bei 400V — ermöglicht effizientes Schalten von Motoren
- Spulenspannung: 24V AC — standardisierte Steuerung für diverse Automatisierungslösungen
- Integrierte Hilfskontakte: 1 Schließer — für Rückmelde- oder Verriegelungszwecke
- Baugröße 0: 45x68x75 mm — platzsparende Montage in Schaltschränken
Anwendungsbereiche
- Automatisierte Steuerung von Drehstrommotoren
- Einsatz in Schaltschränken und Verteilungen der Haustechnik
- Ansteuerung von elektrischen Verbrauchern in der industriellen Fertigung
- Schaltanwendungen für AC-3 Betriebskategorien
Technische Details
| EAN | 9004840841107 |
| AC-4 440 V [P] | 3kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-betätigt | 0,24 |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 347V 60Hz 1phase | 18A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 16A |
| AC-3 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 18A |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| AC-3 380 V 400 V [P] | 4kW |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| 600 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Hilfskontakte | 1 Schließer |
| LRA 480V 60Hz 3phase | 54A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 1-phasig 230 V 240 V | 1,50HP |
| 220 V 230 V | 90A |
| Ausschaltvermögen | – |
| HLief-Artikel Nummer | 198093 |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-betätigt Schließzeit | 15 – 21 |
| General Use AC (A) | 10 |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 6A |
| Resistance Air Heating 600V 60Hz 3phase | 18A |
| AC-4 240 V [P] | 1,6kW |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| 500 V | 70A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 112A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 18A |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 9A |
| Schalthäufigkeit, mechanisch AC-betätigt | 9000 Schaltspiele/h |
| AC-3 240 V [P] | 3kW |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| 3-polig, bei Ith [60°] | 3W |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Hauptschaltglieder Schließer | 5,7g |
| AC-3 440 V [P] | 5,5kW |
| 220 V [Ie] | 15A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Offen bei 40 °C [Ith=Ie] | 22A |
| AC-3 220 V 230 V [P] | 2,5kW |
| Gekapselt [Ith] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 4,5A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| FLA 480V 60Hz 3phase | 9A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 7A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 5A |
| 1-phasig 115 V 120 V | 0,50HP |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 9A |
| Basic Rating max. CB | 60A |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 18A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 6A |
| AC-1 Bemessungsbetriebsstrom | – |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ00003–; |
| Offen bei 55 °C [Ith=Ie] | 21A |
| Maximale Motorleistung 3-phasig | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 6A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 18A |
| AC-4 660 V 690 V [P] | 3,6kW |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Verlustleistung | 3,00W |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Nettogewicht | 0,24kg/Stk |
| AC-3 500 V [P] | 4,5kW |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 18A |
| BxHxT mm | 45x68x75 |
| AC-4 220 V 230 V [P] | 1,5kW |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Bei Ie nach AC-3/400 V | 0,6W |
| Hersteller | Schrack |
| AC-4 415 V [P] | 2,8kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 50A |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| 480 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 20A |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| Elevator Control 600V 60Hz 3phase (A) | 6,10 |
| Elevator Control 480V 60Hz 3phase (HP) | 3 |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| 3-phasig 460 V 480 V | 5HP |
| Elevator Control 480V 60Hz 3phase (A) | 4,80 |
| Hilfsschalter | – |
| AC-betätigt Öffnungszeit | 9 – 18 |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| 480 V High Fault max. CB | 16A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 380 V 400 V | 90A |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Resistance Air Heating 480V 60Hz 3phase | 18A |
| AC-3 660 V 690 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 6A |
| Elevator Control 600V 60Hz 3phase (HP) | 5 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-4 500 V [P] | 2,8kW |
| Nennstrom | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 9A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| AC-3 415 V [P] | 5,5kW |
| HxBxT mm | 68x45x75 |
| Impedanz pro Pol | 2,5mΩ |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| 3-phasig 575 V 600 V | 7,50HP |
| BEST. NR. | LTD00910 |
| Nennstrom AC-3/400V | 9A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 9A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 9A |
| Schutzart | IP20 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 6A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| AC-4 380 V 400 V [P] | 2,5kW |
| Offen bei 60 °C [Ith=Ie] | 20A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD00910– | EAN: 9004840841107 | Hersteller-Art.-Nr.: 198093
Downloads

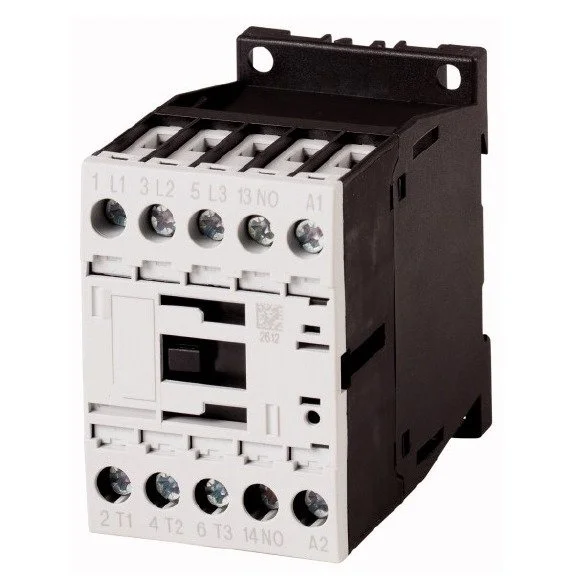

Foto: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Maßbild: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Maßbild: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Diagramm: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Schaltbild: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
3D-Daten (.stp): Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Montageanleitung: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Bedienungsanleitung: Leistungsschütz, 4kW/400V/9A, 1 Schließer, Spule 24VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Spulenspannung besitzt das Schrack Leistungsschütz LTD00910–?
Dieses Modell ist mit einer Spulenspannung von 24V AC ausgestattet. Es ist für den Betrieb mit 24V Wechselspannung ausgelegt.
Welche Schaltleistung bietet das LTD00910– Leistungsschütz bei 400V?
Das Schütz verfügt über eine Bemessungsbetriebsleistung von 4kW bei einer Spannung von 400V. Der Nennstrom bei dieser Betriebsspannung beträgt 9A.
Sind Hilfskontakte im Leistungsschütz LTD00910– enthalten?
Ja, das Schütz ist standardmäßig mit einem Hilfskontakt vom Typ Schließer ausgestattet. Dies ermöglicht eine einfache Integration in bestehende Steuerungsstromkreise.
Welche Baugröße hat das Schrack LTD00910– Leistungsschütz?
Das Leistungsschütz gehört zur Baugröße 0. Die kompakten Abmessungen von 45x68x75 mm erleichtern die Montage in engen Schaltschränken.
