Über dieses Produkt

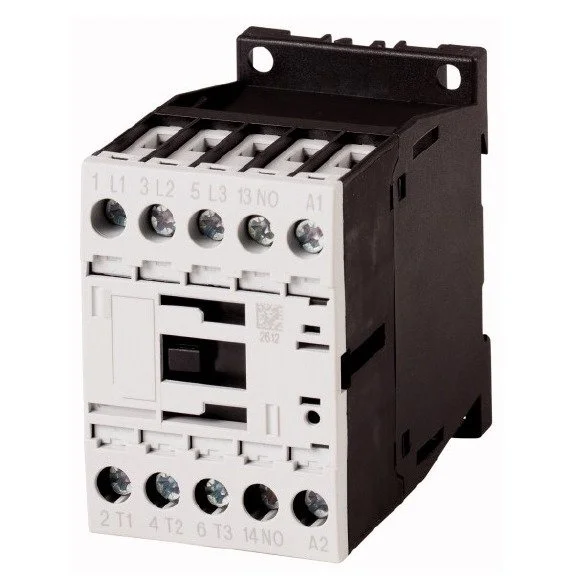

Das Leistungsschütz 3kW/400V/7A von Schrack ist ein elektromechanisches Schütz der Serie ALEA II zur zuverlässigen Motorsteuerung. Das 3-polige Bauteil der Baugröße 0 ist mit einer 24VDC Spule sowie einem integrierten Hilfskontakt als Öffner ausgestattet. Mit einer Bemessungsisolationsspannung von 690V und kompakten Abmessungen von 45x68x75 mm eignet es sich für den Schaltschrankeinbau in industriellen Anlagen. Die Schutzart IP20 stellt dabei eine fingersichere Bedienung bei senkrechter Betätigung sicher. Dieses Schütz ist innerhalb von 1 bis 3 Werktagen verfügbar und kann bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 7A bei 400V AC-3 — ermöglicht effizientes Schalten von Motoren bis 3kW.
- Spulenspannung: 24V DC — standardisierte Steuerspannung für einfache Integration in SPS-Steuerungen.
- Integrierter Hilfskontakt: 1 Öffner — reduziert den Platzbedarf durch bereits inkludierte Zusatzkontakte.
- Kompaktes Design: 45x68x75 mm — platzsparende Montage auf engem Raum in der Unterverteilung.
- Schutzart IP20 — bietet Schutz gegen Berührungen während der Wartung und Installation.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Fertigungslinien.
- Schaltung von elektrischen Lasten in der Gebäudeautomatisierung.
- Integration in Steuerstromkreise mit 24V Gleichspannung.
- Einsatz als Leistungsschaltelement in der Elektrotechnik für Motoren bis 3kW.
Technische Details
| EAN | 9004840840759 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 16A |
| AC-3 Bemessungsbetriebsstrom | – |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 7A |
| AC-1 | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 7A |
| Elevator Control 240V 60Hz 3phase (HP) | 1,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 5A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 5A |
| 600 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 5A |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Nennstrom AC-3/400V | 7A |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Resistance Air Heating 277V 60Hz 1phase | 12A |
| 3-phasig 575 V 600 V | 5HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| DC-1 Bemessungsbetriebsstrom | – |
| 660 V 690 V | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 5A |
| Nennstrom | 7A |
| General Use AC (A) | 10 |
| FLA 480V 60Hz 3phase | 7A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| AC-3 660 V 690 V [P] | 3,5kW |
| AC-3 220 V 230 V [P] | 2,2kW |
| Elevator Control 600V 60Hz 3phase (A) | 3,90 |
| EMV Störaussendung | nach EN 60947-1 |
| 1-phasig 230 V 240 V | 1HP |
| Resistance Air Heating 347V 60Hz 1phase | 12A |
| Elevator Control 200V 60Hz 3phase (A) | 3,70 |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| AC-3 440 V [P] | 4,5kW |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 112A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 7A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| DC-betätigt [Anzug] Hinweis | 0,85 – 1,1 nur mit Hilfsschalterbausteinen mit 3 oder mehr Öffnern | 0,7 – 1,3 ohne Hilfsschalterbaustein und Umgebungstemperatur +40 °C |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 10ms |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 5A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 12A |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 12A |
| General Use DC (V) | 250 |
| Elevator Control 480V 60Hz 3phase (HP) | 2 |
| AC-3 380 V 400 V [P] | 3kW |
| Elevator Control 480V 60Hz 3phase (A) | 3,40 |
| Hauptschaltglieder Schließer | 5,7g |
| DC-betätigt Schließzeit | 31ms |
| 220 V [Ie] | 15A |
| AC-4 220 V 230 V [P] | 1kW |
| Offen bei 40 °C [Ith=Ie] | 22A |
| Gekapselt [Ith] | 18A |
| DC-betätigt [Halten] | 2,60W |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| BEST. NR. | LTD00725 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| AC-4 240 V [P] | 1,5kW |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| Elevator Control 600V 60Hz 3phase (HP) | 3 |
| Elevator Control 200V 60Hz 3phase (HP) | 0,75 |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 4,5A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Basic Rating max. CB | 60A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 7A |
| 3-phasig 460 V 480 V | 3HP |
| 3-polig, bei Ith [60°] | 4,5W |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 21A |
| Maximale Motorleistung 3-phasig | – |
| Verlustleistung | 7,10W |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| HLief-Artikel Nummer | 198058 |
| AC-3 240 V [P] | 2,2kW |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 12A |
| BxHxT mm | 45x68x75 |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| 480 V High Fault max. Fuse | 25 Class RK5/20 Class JA |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 20A |
| Spulenspannung DC | 24V |
| 1-phasig 115 V 120 V | 0,25HP |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| Impedanz pro Pol | 4,6mΩ |
| DC-betätigt | 0,3 |
| 380 V 400 V | 70A |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h |
| 220 V 230 V | 70A |
| Hilfsschalter | – |
| DC-betätigt [Halten] | 2,60W |
| LRA 480V 60Hz 3phase | 42A |
| Nettogewicht | 0,30kg/Stk |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 12A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| 480 V High Fault max. CB | 16A |
| Sichere Trennung nach EN 61140 | – |
| Elevator Control 240V 60Hz 3phase (A) | 6 |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| AC-4 380 V 400 V [P] | 2,2kW |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| 3-phasig 230 V 240 V | 2HP |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| AC-3 500 V [P] | 3,5kW |
| 500 V | 50A |
| AC-4 500 V [P] | 2,5kW |
| AC-4 660 V 690 V [P] | 2,9kW |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| Bei Ie nach AC-3/400 V | 0,3W |
| Resistance Air Heating 600V 60Hz 3phase | 12A |
| AC-4 440 V [P] | 2,4kW |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| HxBxT mm | 68x45x75 |
| AC-4 415 V [P] | 2,3kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 7A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| DC-betätigt Öffnungszeit | 12ms |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| Spannungssicherheit DC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| AC-3 415 V [P] | 4kW |
| Einschaltdauer | 100% ED |
| Schutzart | IP20 |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ00003–; |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 4A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 5A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 4A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| 3-phasig 200 V 208 V | 1,50HP |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| Resistance Air Heating 480V 60Hz 3phase | 12A |
| Offen bei 60 °C [Ith=Ie] | 20A |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD00725– | EAN: 9004840840759 | Hersteller-Art.-Nr.: 198058
Downloads
Foto: Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
Diagramm: Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
Schaltbild: Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
Montageanleitung: Leistungsschütz, 3kW/400V/7A, 1 Öffner, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack Leistungsschütz LTD00725 eingesetzt?
Dieses Schütz ist speziell für das Schalten von 3-poligen Motoren mit einer Leistung von bis zu 3kW bei 400V ausgelegt. Es dient als elektromechanisches Schaltelement in Industrieanwendungen und Schaltschränken zur Motorsteuerung.
Welche Spulenspannung benötigt das Leistungsschütz 3kW/400V/7A?
Das Modell LTD00725 arbeitet mit einer Spulenspannung von 24VDC. Achten Sie bei der Installation auf die korrekte Gleichspannungsversorgung, um eine einwandfreie Funktion der Schützspule zu gewährleisten.
Kann ich das Schütz 3kW/400V/7A online kaufen und mit Zubehör erweitern?
Ja, Sie können das Schütz online bei TELA bestellen. Es ist mit verschiedenem Zubehör der Serie ALEA II kompatibel, wie etwa zusätzlichen Hilfsschalterbausteinen, die bei Bedarf einfach montiert werden können.
Was bedeutet die Angabe Baugröße 0 bei Schrack Schützen?
Die Baugröße 0 bei der Schrack Serie ALEA II definiert die physischen Abmessungen und die mechanische Ausführung des Schützes mit 45 mm Breite. Dies ermöglicht eine standardisierte Montage und Platzierung innerhalb von Schaltanlagenreihen.
