Über dieses Produkt

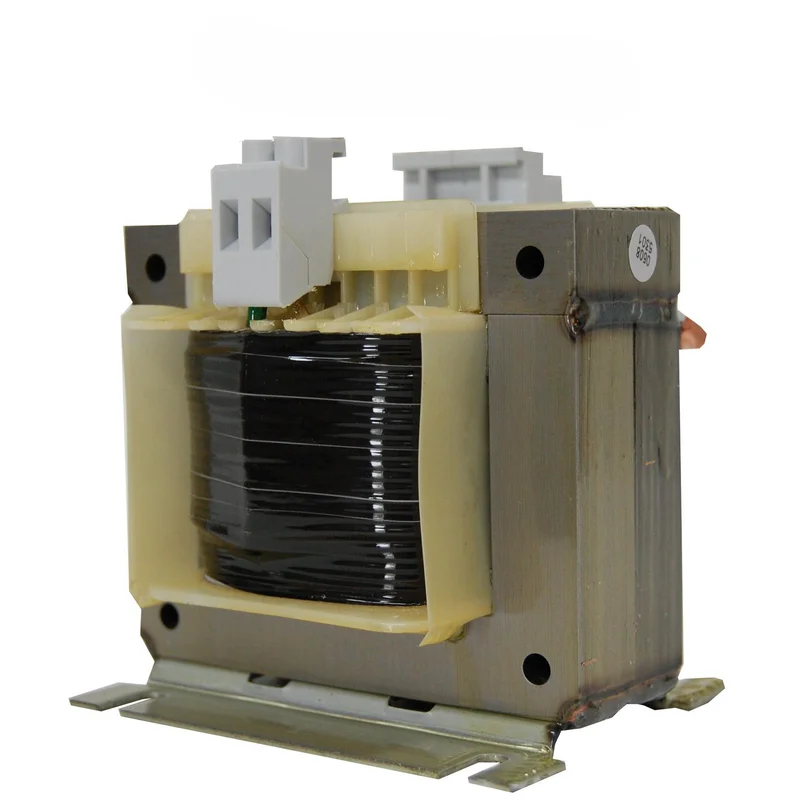

Der Einphasen Steuertransformator 230/230V mit 100VA von Schrack ist ein kompakter Trenntransformator in offener Bauweise (IP00). Das Gerät arbeitet mit einer Eingangsspannung sowie Ausgangsspannung von 230V und einer Ausgangsleistung von 100VA bei einer Verlustleistung von 15,00W. Mit seinen Abmessungen von 91x85x87 mm und einem Nettogewicht von 2,00 kg ist der Trafo für den Anbau konzipiert. Diese Komponente dient primär zur galvanischen Trennung und Spannungsanpassung in industriellen Steuerstromkreisen. Der Artikel ist innerhalb von 1 bis 3 Werktagen bei TELA verfügbar und kann bequem online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Ausgangsleistung: 100VA für zuverlässige Energieversorgung in Steuerstromkreisen.
- Spannungsverhältnis: 230V/230V für direkte 1:1 Spannungsübertragung.
- Bauform: Anbau-Variante für einfache Montage in Schaltschränken.
- Kompakte Maße: 91x85x87 mm zur platzsparenden Installation.
Anwendungsbereiche
- Versorgung von Steuereinrichtungen in Schaltschränken.
- Galvanische Trennung von Stromkreisen in der industriellen Automatisierung.
- Integration in Maschinensteuerungen als Sicherheitstransformator.
Technische Details
| EAN | 9004840652321 |
| HLief-Artikel Nummer | 4000453 |
| CU-GEW. (g/Stk) | 250,0000g |
| Verlustleistung | 15,00W |
| Bauform | Anbau |
| Ausgangsleistung | 100VA |
| CAD-Symbol | T |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| Nettogewicht | 2,00kg/Stk |
| BxHxT mm | 85x91x87 |
| Ausgangsspannung AC | 230V |
| Vorteilscode CH | 2321-0032-20 |
| BEST. NR. | LP605010T |
| Verpackungseinheit | 1Stk |
| Ausführung | Einphasen-Steuer- Trenn- und Sicherheitstransformatoren |
| HxBxT mm | 91x85x87 |
| Eingangsspannung AC | 230V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LP605010T- | EAN: 9004840652321 | Hersteller-Art.-Nr.: 4000453
Downloads
| CAD Zeichnung: Einphasen Steuertransformator 230/230V, 100VA, IP00 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Einphasen Steuertransformator 230/230V, 100VA, IP00 Foto: Einphasen Steuertransformator 230/230V, 100VA, IP00 |
| Katalogseite: Einphasen Steuertransformator 230/230V, 100VA, IP00 |
| Maßbild: Einphasen Steuertransformator 230/230V, 100VA, IP00 |
| Datenblatt: Einphasen Steuertransformator 230/230V, 100VA, IP00 |
Suchbegriffe
Steuertrenntrafo, Trafos, Trafo
Häufig gestellte Fragen
Wofür wird ein 100VA Einphasen-Steuertransformator verwendet?
Dieser Transformator dient primär dazu, Steuerstromkreise galvanisch vom restlichen Netz zu trennen. Er wird in der Schaltschranktechnik eingesetzt, um Steuerspannungen stabil zur Verfügung zu stellen.
Was bedeutet die Schutzklasse IP00 bei diesem Schrack Trafo?
IP00 bezeichnet einen Transformator in offener Bauweise ohne besonderen Schutz gegen Berührung oder Fremdkörper. Er muss daher zwingend in ein Gehäuse oder einen geschlossenen Schaltschrank eingebaut werden.
Kann ich den 230/230V Trafo auch zur Spannungsanpassung nutzen?
Da der Trafo über ein Übersetzungsverhältnis von 1:1 verfügt, dient er nicht der Spannungswandlung, sondern der galvanischen Entkopplung und der Erhöhung der Sicherheit im Steuerstromkreis.
Wie installiere ich den LP605010T Steuertrenntrafo?
Der Trafo ist für die Montage per Anbau konzipiert. Er sollte fest im Schaltschrank montiert werden, wobei die mechanischen Maße von 91x85x87 mm zu berücksichtigen sind.
