Description
Über dieses Produkt

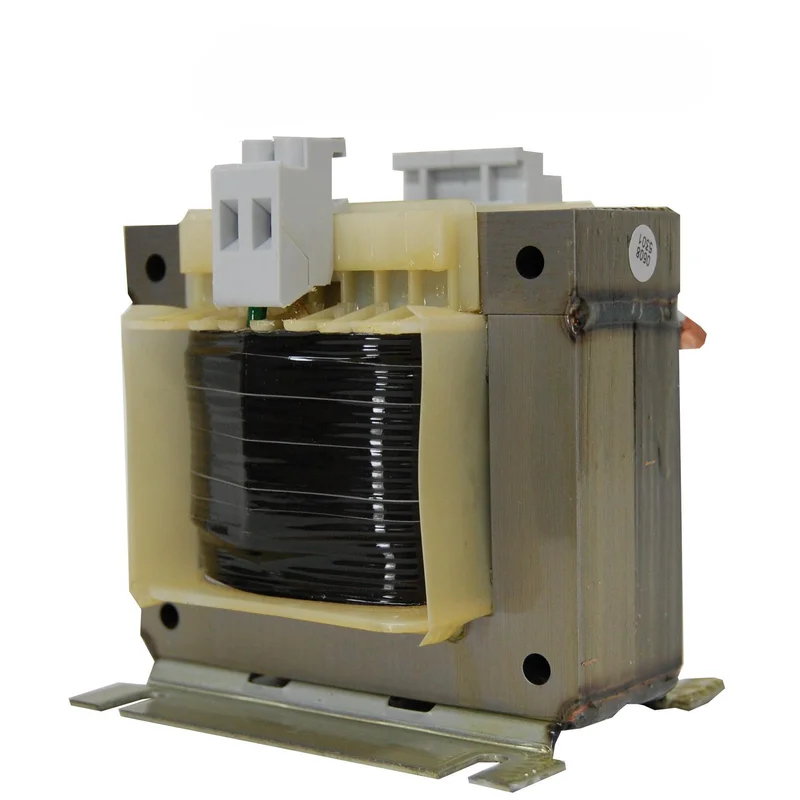

Der Einphasen Steuertransformator 400/24V von Schrack ist ein kompakter Transformator mit einer Leistung von 400VA und der Schutzart IP00. Das Gerät wandelt eine Eingangsspannung von 400V zuverlässig in eine Ausgangsspannung von 24V um. Mit einem Nettogewicht von 5,20 kg und Abmessungen von 121x119x131 mm ist dieser Steuertrenntrafo für die Anbau-Montage konzipiert. Die Verlustleistung des Trafos beträgt 35,00 W. Er findet seine Anwendung vorrangig als Steuer-, Trenn- und Sicherheitstransformator in industriellen Anlagen sowie im Schaltschrankbau. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Ausgangsleistung: 400VA – sorgt für konstante Spannungsversorgung in Ihrer Anwendung.
- Spannungswandlung: 400V auf 24V – präzise Anpassung für Steuerstromkreise.
- Bauform: Anbau – ermöglicht eine platzsparende Integration in Schaltschränke.
- Schutzart IP00 – offene Bauweise für eine effiziente Wärmeabfuhr bei direkter Montage.
Anwendungsbereiche
- Versorgung von Steuerstromkreisen in Industrieanlagen
- Einsatz als Trenntransformator zur galvanischen Trennung
- Sichere Spannungsbereitstellung für 24V-Peripheriegeräte
- Integration in Maschinensteuerungen und Schaltschränke
Technische Details
| EAN | 9004840158311 |
| Eingangsspannung AC | 400V |
| Ausgangsspannung AC | 24V |
| HLief-Artikel Nummer | 4000517 |
| Bauform | Anbau |
| BxHxT mm | 121x119x131 |
| CAD-Symbol | T |
| CAD-external terminals | 1 |
| Ausgangsleistung | 400VA |
| BEST. NR. | LP603040T |
| Hersteller | Schrack |
| CU-GEW. (g/Stk) | 1150,0000g |
| Verpackungseinheit | 1Stk |
| HxBxT mm | 119x121x131 |
| Ausführung | Einphasen-Steuer- Trenn- und Sicherheitstransformatoren |
| Nettogewicht | 5,20kg/Stk |
| Vorteilscode CH | 8311-0065-80 |
| Verlustleistung | 35,00W |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LP603040T- | EAN: 9004840158311 | Hersteller-Art.-Nr.: 4000517
Downloads
| CAD Zeichnung: Einphasen Steuertransformator 400/24V, 400VA, IP00 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Einphasen Steuertransformator 400/24V, 400VA, IP00 |
| Katalogseite: Einphasen Steuertransformator 400/24V, 400VA, IP00 |
| Maßbild: Einphasen Steuertransformator 400/24V, 400VA, IP00 |
| Datenblatt: Einphasen Steuertransformator 400/24V, 400VA, IP00 |
Suchbegriffe
Steuertrenntrafo, Trafos, Trafo
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Steuertransformator und einem Trenntransformator?
Ein Steuertransformator dient primär der Spannungsanpassung für Steuerkreise, während ein Trenntransformator zur galvanischen Trennung von Stromkreisen eingesetzt wird. Der Schrack 400/24V Trafo vereint beide Funktionen als Steuer-, Trenn- und Sicherheitstransformator.
Welche Montageart wird für den Schrack 400VA Trafo empfohlen?
Dieser Einphasen-Steuertransformator ist für die Anbau-Montage (Bauform Anbau) vorgesehen. Durch seine kompakten Abmessungen von 121x119x131 mm lässt er sich effizient in Gehäusen oder auf Montageplatten in Schaltschränken befestigen.
Wofür wird die Ausgangsleistung von 400VA benötigt?
Die 400VA Ausgangsleistung gibt die Kapazität an, mit der der Transformator Verbraucher versorgen kann. Dieser Wert ist entscheidend, um sicherzustellen, dass die angeschlossenen Magnetventile, Relais oder SPS-Steuerungen stabil mit 24V AC betrieben werden.
Welche Schutzart hat dieser Steuertransformator und was bedeutet IP00?
Der Transformator besitzt die Schutzart IP00. Dies bedeutet, dass das Gerät ohne schützende Gehäusehülle geliefert wird und für den Einbau in geschützte, elektrische Betriebsräume oder Schaltschränke vorgesehen ist, in denen ein direkter Berührungsschutz durch das umgebende Gehäuse gewährleistet ist.
