Description
Über dieses Produkt

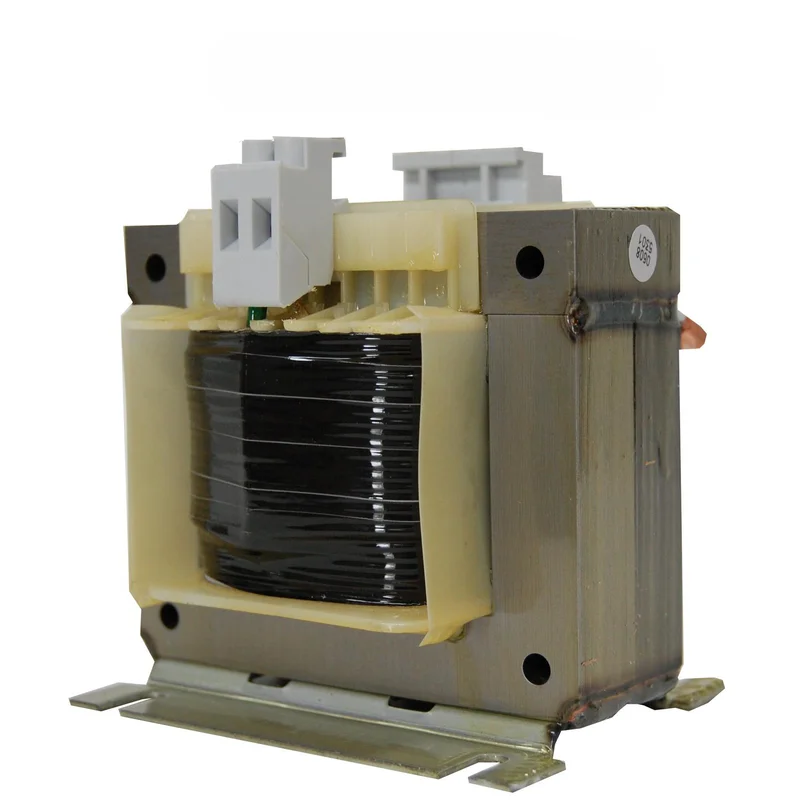

Der Einphasen Steuertransformator 400/24V von Schrack mit einer Leistung von 160VA dient als zuverlässige Spannungsversorgung für industrielle Steuerungen. Das Gerät wandelt eine Eingangsspannung von 400V AC in eine Ausgangsspannung von 24V AC um und weist eine Verlustleistung von 21,00W auf. Mit den kompakten Maßen von 85x100x91 mm ist der Trafo in Schutzart IP00 für den Anbau in Schaltschränken ausgelegt. Er vereint Steuer-, Trenn- und Sicherheitsfunktionen in einem Gehäuse. Dieser Einphasen Steuertransformator ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Ausgangsleistung: 160VA – sorgt für stabile Spannungsversorgung im Betrieb.
- Spannungsübersetzung: 400V auf 24V – konzipiert für Standard-Steuerstromkreise.
- Bauform: Anbau-Ausführung – ermöglicht eine unkomplizierte Montage auf Tragschienen oder Montageplatten.
- Kompakte Maße: 85x100x91 mm – platzsparende Integration in Schaltschränke.
- Gewicht: 2,30 kg – robuste Bauweise mit einem Kupfergewicht von 400g.
Anwendungsbereiche
- Versorgung von Schützspulen und Relais in der Automatisierungstechnik.
- Einsatz als Sicherheitstransformator für Steuerstromkreise in Maschinenanlagen.
- Integration in industrielle Schaltanlagen zur galvanischen Trennung.
Technische Details
| EAN | 9004840153392 |
| Eingangsspannung AC | 400V |
| Ausgangsspannung AC | 24V |
| Nettogewicht | 2,30kg/Stk |
| HLief-Artikel Nummer | 4000506 |
| Bauform | Anbau |
| CAD-Symbol | T |
| CAD-external terminals | 1 |
| CU-GEW. (g/Stk) | 400,0000g |
| Hersteller | Schrack |
| Verlustleistung | 21,00W |
| BxHxT mm | 85x100x91 |
| Verpackungseinheit | 1Stk |
| Vorteilscode CH | 3392-0037-00 |
| Ausführung | Einphasen-Steuer- Trenn- und Sicherheitstransformatoren |
| BEST. NR. | LP603016T |
| HxBxT mm | 100x85x91 |
| Ausgangsleistung | 160VA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LP603016T- | EAN: 9004840153392 | Hersteller-Art.-Nr.: 4000506
Downloads
| CAD Zeichnung: Einphasen Steuertransformator 400/24V, 160VA, IP00 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Einphasen Steuertransformator 400/24V, 160VA, IP00 |
| Katalogseite: Einphasen Steuertransformator 400/24V, 160VA, IP00 |
| Maßbild: Einphasen Steuertransformator 400/24V, 160VA, IP00 |
| Datenblatt: Einphasen Steuertransformator 400/24V, 160VA, IP00 |
Suchbegriffe
Steuertrenntrafo, Trafos, Trafo
Häufig gestellte Fragen
Wofür wird ein 160VA Steuertransformator 400/24V eingesetzt?
Dieser Transformator wird primär zur Bereitstellung einer sicheren Schutzkleinspannung von 24V AC für Steuerstromkreise verwendet. Er eignet sich ideal, um Steuerungskomponenten wie SPS-Module oder Schütze in industriellen Anlagen sicher zu betreiben.
Kann dieser Schrack Transformator als Trenntransformator genutzt werden?
Ja, der Schrack LP603016T ist als kombinierter Steuer-, Trenn- und Sicherheitstransformator ausgeführt. Er ermöglicht somit die notwendige galvanische Trennung zwischen dem 400V Netz und dem 24V Steuerstromkreis.
Welche Montageart ist für den 160VA Trafo vorgesehen?
Bei diesem Modell handelt es sich um einen Anbau-Transformator in IP00. Er ist für den Einbau in geschlossene Gehäuse oder Schaltschränke vorgesehen, wo er direkt auf eine Montageplatte befestigt werden kann.
Wie hoch ist der Kupferanteil bei diesem Einphasen-Transformator?
Der Transformator hat ein Kupfergewicht von 400,00g pro Stück. Dies trägt zur effizienten Leistungsübertragung und dem Gesamtgewicht von 2,30kg des Bauteils bei.
