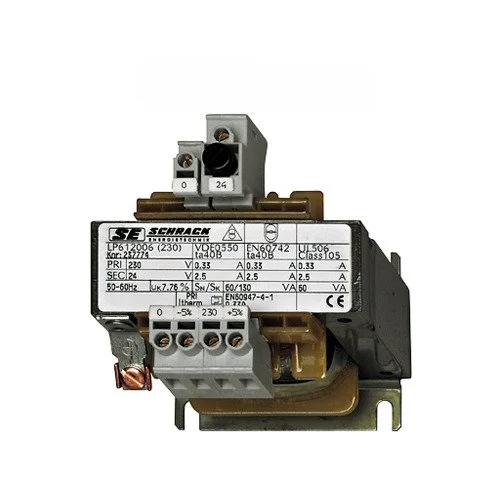

Der Einphasen Steuertransformator 230/24V, 315VA, IP00 von Schrack wandelt zuverlässig Eingangsspannungen von 230V in eine Ausgangsspannung von 24V um. Mit einer Ausgangsleistung von 315VA und einer Verlustleistung von 28W ist dieser Trafo für den Anbau konzipiert. Das Gerät weist ein Nettogewicht von 4,30 kg auf und besitzt die Abmessungen von 121x107x131 mm. Er dient als Steuer-, Trenn- und Sicherheitstransformator in der industriellen Elektrotechnik. Dieser Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Ausgangsleistung: 315VA – bietet ausreichend Kapazität für Steuerstromkreise.
- Eingangsspannung: 230V AC – ermöglicht den direkten Anschluss an das Standard-Wechselspannungsnetz.
- Bauform: Anbau – erlaubt eine platzsparende Montage innerhalb von Schaltanlagen.
- Schutzklasse: IP00 – ungeschützte Bauweise für den Einbau in geschlossenen Gehäusen.
Anwendungsbereiche
- Betrieb von Steuerspannungskreisen in Maschinensteuerungen.
- Galvanische Trennung von Stromkreisen zur Erhöhung der Betriebssicherheit.
- Versorgung von 24V-Verbrauchern wie Schützen, Relais oder Magnetventilen.
Technische Details
| EAN | 9004840148053 |
| Vorteilscode CH | 8053-0059-80 |
| HxBxT mm | 107x121x131 |
| HLief-Artikel Nummer | 4000456 |
| Ausgangsspannung AC | 24V |
| Bauform | Anbau |
| CAD-Symbol | T |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| Nettogewicht | 4,30kg/Stk |
| BEST. NR. | LP602032T |
| Verpackungseinheit | 1Stk |
| Ausführung | Einphasen-Steuer- Trenn- und Sicherheitstransformator |
| Verlustleistung | 28,00W |
| BxHxT mm | 121x107x131 |
| Ausgangsleistung | 315VA |
| CU-GEW. (g/Stk) | 1100,0000g |
| Eingangsspannung AC | 230V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LP602032T- | EAN: 9004840148053 | Hersteller-Art.-Nr.: 4000456
Downloads
| CAD Zeichnung: Einphasen Steuertransformator 230/24V, 315VA, IP00 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Einphasen Steuertransformator 230/24V, 315VA, IP00 |
| Katalogseite: Einphasen Steuertransformator 230/24V, 315VA, IP00 |
| Maßbild: Einphasen Steuertransformator 230/24V, 315VA, IP00 |
| Datenblatt: Einphasen Steuertransformator 230/24V, 315VA, IP00 |
Suchbegriffe
Steuertrenntrafo, Trafos, Trafo
Häufig gestellte Fragen
Wofür wird ein 315VA Einphasen-Steuertransformator verwendet?
Dieser Steuertransformator dient primär der Spannungsanpassung von 230V auf 24V. Er wird in der Elektrotechnik eingesetzt, um Steuerungskomponenten sicher zu versorgen und durch die galvanische Trennung die Anlagensicherheit zu erhöhen.
Kann dieser Schrack Transformator direkt montiert werden?
Ja, der Trafo ist für den Anbau konzipiert. Aufgrund der Schutzart IP00 muss er jedoch in einem entsprechend geschützten Schaltkasten oder Gehäuse installiert werden, um den Berührungsschutz zu gewährleisten.
Was bedeutet die Schutzart IP00 bei diesem Transformator?
Die Schutzart IP00 bedeutet, dass das Gerät keinen Schutz gegen Berührung mit spannungsführenden Teilen und keinen Schutz gegen eindringendes Wasser besitzt. Die Installation darf daher nur in geschlossenen elektrischen Betriebsräumen oder Gehäusen erfolgen.
Wie hoch ist das Kupfergewicht bei diesem LP602032T Modell?
Der Schrack Einphasen-Steuertransformator LP602032T weist ein Kupfergewicht von 1100 Gramm auf. Dieses Gewicht ist ein wesentlicher Faktor für die Effizienz und das Gesamtgewicht des Transformators von 4,30 kg.
