Über dieses Produkt

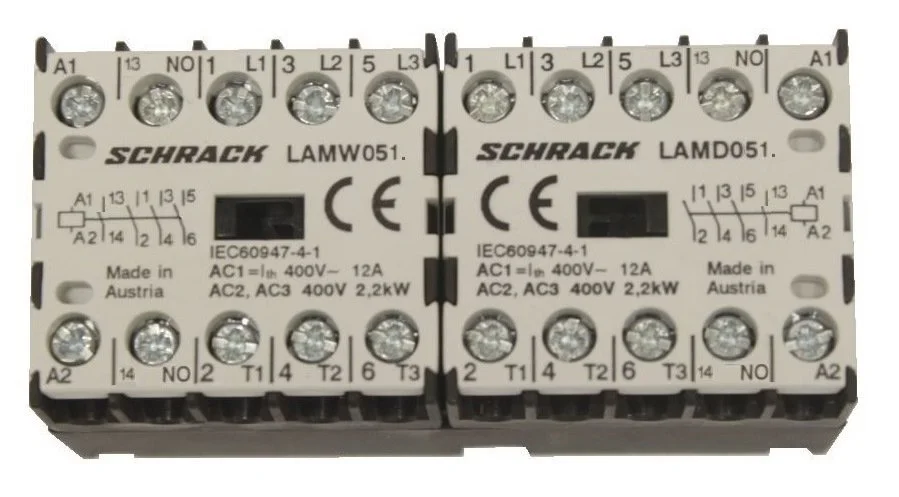

Die Mikro-Wendeschützkombination von Schrack ist ein mechanisch verriegeltes Schaltgerät für 2,2kW bei 400VAC, das durch seine kompakte Baugröße M überzeugt. Das Gerät verfügt über einen Nennstrom von 5A sowie eine Spulenspannung von 400V AC. Mit Abmessungen von 72x33x36 mm ist es für Platz sparende Einbauumgebungen konzipiert und bietet eine Betriebssicherheit bei Umgebungstemperaturen von -40°C bis 60°C. Diese Schützkombination wird für die Steuerung von Drehstrommotoren in Wende-Schaltungen eingesetzt. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Sie können diese Schützkombination bei TELA online kaufen und von unserer schnellen Verfügbarkeit profitieren. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Mechanische Verriegelung: Verhindert das gleichzeitige Einschalten beider Schütze für höchste Betriebssicherheit.
- Kompakte Bauweise: Mit 72x33x36 mm ideal für beengte Schaltschrankkonfigurationen geeignet.
- AC-3 Bemessungsleistung: Ausgelegt für 2,2kW bei 400V zur direkten Motorsteuerung.
- Weiter Temperaturbereich: Einsatzfähig in Umgebungen von -40°C bis 60°C.
Anwendungsbereiche
- Steuerung von kleinen Drehstrommotoren in Förderanlagen.
- Umschaltung der Drehrichtung bei Torantrieben.
- Automatisierungstechnik in industriellen Fertigungsprozessen.
- Integration in Schaltanlagen mit begrenztem Platzangebot.
Technische Details
| EAN | 9004840581409 |
| Nennstrom AC-3/400V | 5A |
| CAD-Symbol | K |
| Type | Mikro-Wendeschützkombination |
| BxHxT mm | 72x33x36 |
| Basisbezeichnung | Schütz |
| HLief-Artikel Nummer | K0W05D10MC 400 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| HxBxT mm | 33x72x36 |
| Spulenspannung AC | 400V |
| Hauptkontakte | 2 x 3 Schließer |
| Verlustleistung | 2,65W |
| Baugröße | LAM |
| Nettogewicht | 0,14kg/Stk |
| Hilfskontakte | 2 x 1 Schließer |
| Nennstrom | 5A |
| Nennleistung AC-3/400V | 2,20kW |
| Type Nr. | K0W05D10 |
| VE | 5Stk |
| BEST. NR. | LAMW0514 |
| Gerät | Wendeschütz Kombination |
| Gemeinsames Gehäuse | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LAMW0514– | EAN: 9004840581409 | Hersteller-Art.-Nr.: K0W05D10MC 400
Downloads
| Foto: Mikro-Wendeschützkombination mech. verriegelt, 2,2kW, 400VAC |
| Maßbild: Mikro-Wendeschützkombination mech. verriegelt, 2,2kW, 400VAC |
| Datenblatt: Mikro-Wendeschützkombination mech. verriegelt, 2,2kW, 400VAC |
| Katalogseite: Mikro-Wendeschützkombination mech. verriegelt, 2,2kW, 400VAC |
Suchbegriffe
| Schütz, Schütze, Schützkombinationen |
Häufig gestellte Fragen
Warum ist eine mechanische Verriegelung bei einer Wendeschützkombination erforderlich?
Die mechanische Verriegelung verhindert sicher, dass beide Schütze gleichzeitig anziehen und somit ein Kurzschluss zwischen den Phasen entsteht. Dies schützt Ihre Anlage bei Wende-Schaltungen effektiv vor elektrischen Schäden.
Für welche Motorenleistung ist die Schrack LAMW0514 geeignet?
Die Schützkombination ist für den Betrieb von Drehstrommotoren mit einer Nennleistung von bis zu 2,2kW bei einer Spannung von 400VAC (AC-3) ausgelegt.
Kann die Mikro-Wendeschützkombination auch bei sehr niedrigen Temperaturen eingesetzt werden?
Ja, das Gerät ist für einen Temperaturbereich von -40°C bis +60°C spezifiziert, was einen zuverlässigen Betrieb auch in rauen oder unbeheizten industriellen Umgebungen ermöglicht.
Wie werden die Kontakte bei dieser Schützkombination konfiguriert?
Das Gerät verfügt über zwei Hauptkontaktsätze mit je 3 Schließern sowie zwei Hilfskontaktsätze mit je einem Schließer, was die Integration in komplexe Steuerungslogiken erleichtert.
