Über dieses Produkt

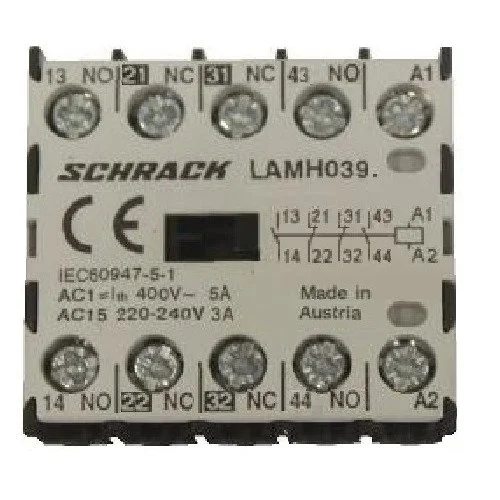

Das Schrack Mikro-Hilfsschütz LAMH0390– mit 3A Nennstrom und 24V AC Spulenspannung ist eine kompakte elektromechanische Komponente für industrielle Steuerungsaufgaben. Das Gerät der Baugröße LAM verfügt über vier Hilfskontakte in der Konfiguration 2 Schließer und 2 Öffner. Mit seinen kompakten Abmessungen von 33x36x36 mm ist es für einen Umgebungstemperaturbereich von -40 °C bis 60 °C ausgelegt und weist eine Verlustleistung von 2,30 W auf. Dieses Schütz wird in Schaltschränken zur Signalverarbeitung und zum Schalten von Hilfsstromkreisen verwendet. Das Mikro-Hilfsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 24V AC — Ermöglicht den direkten Betrieb an gängigen Steuerspannungen.
- Kontaktkonfiguration: 2 Schließer + 2 Öffner — Bietet flexible Möglichkeiten für logische Verknüpfungen im Schaltkreis.
- Baugröße LAM: 33x36x36 mm — Platzsparende Montage in beengten Schaltschrankumgebungen.
- Betriebstemperatur: -40 °C bis +60 °C — Sicherer Einsatz in unterschiedlichsten industriellen Klimabedingungen.
Anwendungsbereiche
- Steuerung von Schützen und Leistungsschaltern in der Automatisierungstechnik.
- Signalumsetzung in komplexen elektromechanischen Steuerungssystemen.
- Einbau in kompakte Steuerungsverteiler mit begrenztem Platzangebot.
Technische Details
| EAN | 9004840226157 |
| Verlustleistung | 2,30W |
| VE | 10Stk |
| CAD-Symbol | K |
| Gerät | Hilfsschütz |
| Type | Mikro-Hilfschütz |
| Basisbezeichnung | Schütz |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Nennstrom AC-15/230V | 3A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 36x33x36 |
| Nennstrom | 3A |
| BEST. NR. | LAMH0390 |
| Hilfskontakte | 2 Schließer + 2 Öffner |
| Baugröße | LAM |
| Nettogewicht | 0,07kg/Stk |
| HLief-Artikel Nummer | K0-04D22 24 |
| Spulenspannung AC | 24V |
| HxBxT mm | 33x36x36 |
| Type Nr. | K0-04D22 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LAMH0390– | EAN: 9004840226157 | Hersteller-Art.-Nr.: K0-04D22 24
Produktinformation
Gerät Hilfsschütz, Baugröße LAM, Type Mikro-Hilfschütz, Nennstrom 3A, Spulenspannung AC 24V
Downloads
| Foto: Mikro-Hilfschütz, 3A, 2S+2Ö, 24VAC |
| Maßbild: Mikro-Hilfschütz, 3A, 2S+2Ö, 24VAC |
| Datenblatt: Mikro-Hilfsschütz, 3A, 2S+2Ö, 24VAC |
| CAD Zeichnung: Mikro-Hilfsschütz, 3A, 2S+2Ö, 24VAC |
| Katalogseite: Mikro-Hilfsschütz, 3A, 2S+2Ö, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was zeichnet die Baugröße LAM beim Schrack Mikro-Hilfsschütz aus?
Die Baugröße LAM bezeichnet die kompakte Mikro-Bauweise des Schützes mit den Abmessungen 33x36x36 mm. Diese Bauform ist speziell für den Einsatz in platzkritischen Schaltschränken konzipiert, wo eine hohe Packungsdichte an elektromechanischen Komponenten erforderlich ist.
Kann das Schrack Mikro-Hilfsschütz K0-04D22 bei 24V AC betrieben werden?
Ja, das Modell LAMH0390– ist explizit für eine Spulenspannung von 24V AC ausgelegt. Dies macht es kompatibel mit gängigen Steuerspannungen in der Gebäude- und Anlagentechnik.
Welche Kontaktkonfiguration bietet das Mikro-Hilfsschütz LAMH0390–?
Das Hilfsschütz verfügt über insgesamt vier Kontakte, aufgeteilt in 2 Schließer (S) und 2 Öffner (Ö). Diese Anordnung erlaubt die gleichzeitige Ansteuerung und Rückmeldung von Steuerbefehlen innerhalb eines Schaltkreises.
Ist das Schrack Mikro-Hilfsschütz für Außentemperaturen geeignet?
Das Gerät ist für einen weiten Umgebungstemperaturbereich von -40 °C bis +60 °C spezifiziert. Damit ist es für den Betrieb in unbeheizten Schaltschränken oder industriellen Umgebungen mit Temperaturschwankungen geeignet.
