Über dieses Produkt

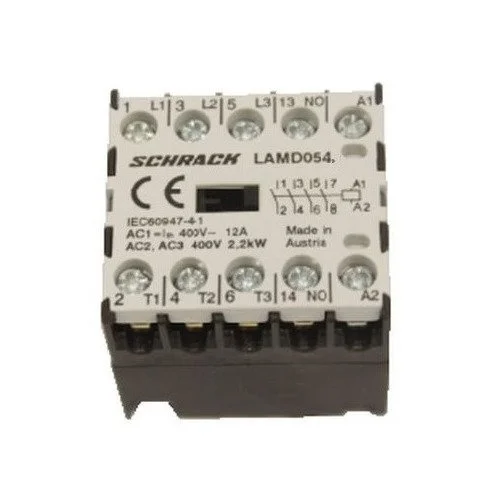

Das Mikro-Leistungsschütz von Schrack mit 2,2kW Nennleistung ist ein 4-poliges Schaltelement für anspruchsvolle elektromechanische Steuerungsaufgaben. Das Gerät der Baugröße LAM bietet einen Nennstrom von 5A bei AC-3 Betrieb und arbeitet mit einer Spulenspannung von 230V AC. Mit seinen kompakten Abmessungen von 36x33x36 mm lässt sich das Bauteil platzsparend in Schaltschränken montieren und hält Umgebungstemperaturen von -40°C bis 60°C stand. Der Einsatzbereich umfasst die präzise Ansteuerung von Motoren und Laststromkreisen in der industriellen Haustechnik. Wir versenden das Schütz innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LAM: Kompakte Bauweise mit 36x33x36 mm für eine hohe Packungsdichte im Schaltschrank.
- 4 Schließer Kontakte: Ermöglicht die flexible Steuerung von vier unabhängigen Lastpfaden.
- Betriebstemperaturbereich: Von -40°C bis +60°C einsetzbar, bietet Flexibilität in unterschiedlichen Umgebungen.
- Nennleistung 2,2kW: Ausgelegt für 5A bei AC-3 Lasten, ideal für motorische Schaltanwendungen.
Anwendungsbereiche
- Steuerung von elektrischen Motoren in industriellen Anlagen.
- Schaltung von Heiz- und Beleuchtungssystemen in der Gebäudeautomation.
- Integration in Schaltgerätekombinationen für die industrielle Haustechnik.
Technische Details
| EAN | 9004840223385 |
| VE | 10Stk |
| Nennstrom AC-3/400V | 5A |
| CAD-Symbol | K |
| Verlustleistung | 2,60W |
| Spulenspannung AC | 230V |
| Type | Mikro-Leistungsschütz |
| Basisbezeichnung | Schütz |
| Min. Umgebungstemperatur | -40°C |
| BEST. NR. | LAMD0543 |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 36x33x36 |
| Baugröße | LAM |
| Nettogewicht | 0,07kg/Stk |
| Nennstrom | 5A |
| Nennstrom AC-1/690V | 12A |
| Nennleistung AC-3/400V | 2,2kW |
| Hauptkontakte | 4 Schließer |
| HxBxT mm | 33x36x36 |
| Gerät | Schütz |
| HLief-Artikel Nummer | K0-05D00-40 230 |
| Type Nr. | K0-05D00-40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LAMD0543– | EAN: 9004840223385 | Hersteller-Art.-Nr.: K0-05D00-40 230
Downloads
| Foto: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 4-polig, 230VAC |
| Maßbild: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 4-polig, 230VAC |
| Datenblatt: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 4-polig, 230VAC |
| CAD Zeichnung: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 4-polig, 230VAC |
| Katalogseite: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 4-polig, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Spannung benötigt die Spule des Schrack Mikro-Leistungsschützes?
Das Mikro-Leistungsschütz ist für eine Spulenspannung von 230V AC ausgelegt. Dies ermöglicht den direkten Anschluss an das gängige Wechselspannungsnetz für Steuerungsaufgaben.
Wie viele Schließer besitzt das Modell LAMD0543?
Das 4-polige Schütz ist mit 4 Schließern ausgestattet. Dies erlaubt es, vier separate Stromkreise gleichzeitig zu schalten, sobald die Spule unter Spannung steht.
Welche Abmessungen hat das Schrack Mikro-Leistungsschütz für die Montageplanung?
Das Gerät hat die kompakten Abmessungen von 36 mm Breite, 33 mm Höhe und 36 mm Tiefe. Aufgrund der geringen Maße der Baugröße LAM ist es ideal für Anwendungen mit begrenztem Platzangebot im Verteiler.
Für welche AC-3 Leistung ist das Schütz ausgelegt?
Dieses Schütz ist für eine Nennleistung von 2,2 kW bei 400V im AC-3 Betrieb spezifiziert. Der zugehörige Nennstrom in dieser Betriebskategorie beträgt 5A.
