Description
Über dieses Produkt

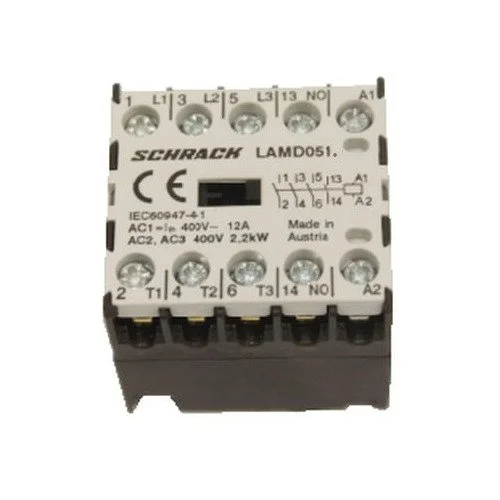

Das Mikro-Leistungsschütz von Schrack mit 2,2kW und 5A AC3 überzeugt als kompakte Lösung zur Steuerung von elektrischen Verbrauchern. Das 3-polige Gerät verfügt über eine Spulenspannung von 24V AC sowie einen integrierten Hilfskontakt mit einem Schließer. Die Abmessungen von 33x36x36 mm ermöglichen eine platzsparende Montage in Schaltschränken und Verteilergehäusen. Mit einem Betriebsbereich von -40°C bis 60°C ist der Einsatz in unterschiedlichsten industriellen und gewerblichen Umgebungen möglich. Das Schütz eignet sich für das Schalten von Motoren und Lasten bis 2,2kW bei 400V. Das Mikro-Leistungsschütz ist innerhalb von 1 bis 3 Werktagen verfügbar und kann direkt online bei TELA gekauft werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LAM: Kompakte Bauform mit 33x36x36 mm für beengte Platzverhältnisse.
- Nennstrom 5A AC-3: Zuverlässiges Schalten von kleinen Antrieben und Lasten.
- Spulenspannung 24V AC: Standardisierte Steuerspannung für einfache Anbindung an vorhandene Steuerkreise.
- Integrierter Hilfskontakt: Ausgestattet mit 1 Schließer für Rückmeldungen oder Verriegelungen.
- Temperaturbereich: Einsatzfähig in einem Bereich von -40°C bis 60°C für hohe Flexibilität.
Anwendungsbereiche
- Steuerung von kleinen Industriemotoren und Antrieben.
- Schaltung von Heiz- oder Beleuchtungssystemen in der Gebäudetechnik.
- Integration in Schaltschrankbaugruppen zur Automatisierung.
- Schaltvorgänge in Anlagen, die eine kompakte Bauweise erfordern.
Technische Details
| EAN | 9004840220339 |
| HLief-Artikel Nummer | K0-05D10 24 |
| VE | 10Stk |
| Nennstrom AC-3/400V | 5A |
| CAD-Symbol | K |
| Inkludierte Hilfskontakte | 1 Schließer |
| Type | Mikro-Leistungsschütz |
| Basisbezeichnung | Schütz |
| Type Nr. | K0-05D10 |
| Min. Umgebungstemperatur | -40°C |
| BEST. NR. | LAMD0510 |
| Hersteller | Schrack |
| Hilfskontakte | 1 Schließer |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 36x33x36 |
| Hauptkontakte | 3 Schließer |
| Verlustleistung | 2,65W |
| Baugröße | LAM |
| Nettogewicht | 0,07kg/Stk |
| Nennstrom | 5A |
| Nennstrom AC-1/690V | 12A |
| Nennleistung AC-3/400V | 2,2kW |
| Spulenspannung AC | 24V |
| HxBxT mm | 33x36x36 |
| Gerät | Schütz |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LAMD0510– | EAN: 9004840220339 | Hersteller-Art.-Nr.: K0-05D10 24
Downloads
| Foto: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 3-polig, 1S, 24VAC |
| Maßbild: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 3-polig, 1S, 24VAC |
| Datenblatt: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 3-polig, 1S, 24VAC |
| CAD Zeichnung: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 3-polig, 1S, 24VAC |
| Katalogseite: Mikro-Leistungsschütz, 2,2kW, 5A AC3, 3-polig, 1S, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung hat das Schrack Mikro-Leistungsschütz LAMD0510 bei 400V?
Das Schrack Mikro-Leistungsschütz LAMD0510 bietet eine Nennleistung von 2,2kW bei einer Spannung von 400V im AC-3 Betrieb. Es ist damit ideal für das Schalten kleinerer Motoren ausgelegt.
Wie viele Hilfskontakte besitzt das Mikro-Leistungsschütz K0-05D10?
Das Modell K0-05D10 ist ab Werk mit einem Hilfskontakt ausgestattet, der als Schließer (1S) ausgeführt ist. Dies ermöglicht die einfache Integration in Steuerstromkreise für Statusrückmeldungen.
Kann das Schütz bei extremen Temperaturen betrieben werden?
Ja, das Mikro-Leistungsschütz ist für einen weiten Umgebungstemperaturbereich spezifiziert. Der Betrieb ist bei einer minimalen Umgebungstemperatur von -40°C und bis zu einer maximalen Temperatur von 60°C zulässig.
Was ist die Spulenspannung des Schrack Schützes LAMD0510–?
Die Spulenspannung dieses Schützes beträgt 24V AC. Achten Sie bei der Installation darauf, dass Ihr Steuersignal für die Betätigung der Spule mit dieser Spannung kompatibel ist.
