Description
Über dieses Produkt

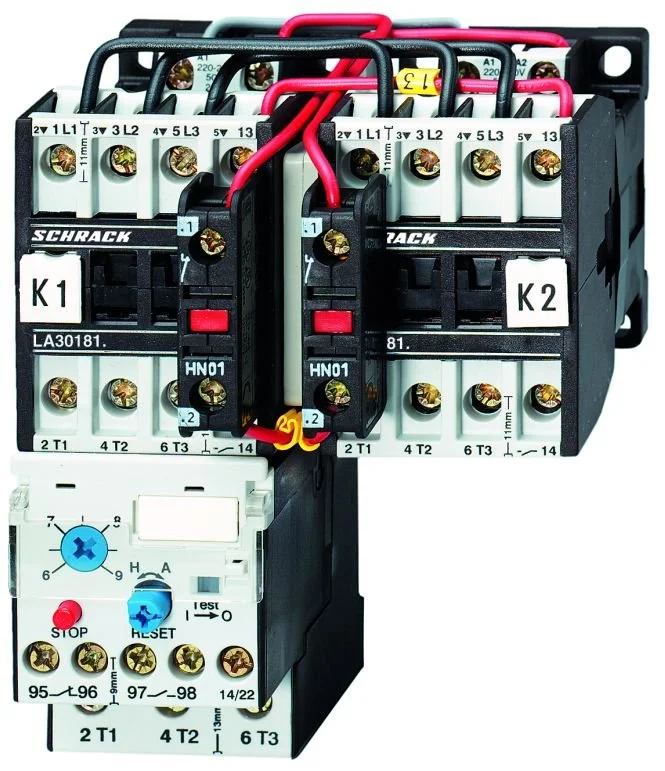

Die Schrack Wendeschützkombination 18A, 7,5kW, 230VAC ermöglicht eine zuverlässige Ansteuerung und Drehrichtungsumkehr von Motoren. Dieses elektromechanische Schütz der Baugröße LA3 ist für einen Nennstrom von 18A bei AC-3/400V ausgelegt und arbeitet mit einer Spulenspannung von 230V AC. Mit seinen Abmessungen von 97x65x83 mm lässt sich das Bauteil platzsparend in Schaltschränken montieren und hält Umgebungstemperaturen von -40°C bis +60°C stand. Die Kombination verfügt über zwei Schließer pro Hauptkontakt und bietet eine Verlustleistung von 1,50W. Einsatzgebiete finden sich primär in der industriellen Automatisierungstechnik, bei Förderanlagen sowie in der Steuerung von Drehstrommotoren. Die Lieferzeit beträgt 1 bis 3 Werktage. Sie können diese Wendeschützkombination online bei TELA bestellen! Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 18A: Ausgelegt für 7,5kW Motorleistung bei 400V.
- Spulenspannung 230V AC: Standardisierte Ansteuerung für gängige Steuerstromkreise.
- Baugröße LA3: Kompakte Abmessungen von 97x65x83 mm für einfache Montage.
- Betriebstemperaturbereich: Sicherer Einsatz zwischen -40°C und +60°C Umgebungstemperatur.
Anwendungsbereiche
- Drehrichtungsumkehr von Drehstrommotoren in Industrieanlagen.
- Steuerung von elektrischen Förderbändern und Transporteinrichtungen.
- Automatisierungsprozesse in der Haustechnik und Maschinensteuerung.
Technische Details
| EAN | 9004840193398 |
| BEST. NR. | LA3W18W3 |
| VE | 12Stk |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| BxHxT mm | 97x65x83 |
| Nennstrom AC-3/400V | 18A |
| Hersteller | Schrack |
| Nennstrom | 18A |
| Type | Wendeschütze |
| HLief-Artikel Nummer | K3NWU18 230 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Nennleistung AC-3/400V | 7,50kW |
| Hauptkontakte | 2 x 3 Schließer |
| Nennleistung | 7,5W |
| Hilfskontakte | keine |
| HxBxT mm | 65x97x83 |
| Nettogewicht | 0,60kg/Stk |
| Baugröße | LA3 |
| Type Nr. | K3NWU18 |
| Gemeinsames Gehäuse | nein |
| Gerät | Wendeschütz Kombination |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA3W18W3– | EAN: 9004840193398 | Hersteller-Art.-Nr.: K3NWU18 230
Downloads
| Foto: Wendeschützkombination 18A, 7,5kW, 230VAC |
| CAD Zeichnung: Wendeschützkombination 18A, 7,5kW, 230VAC |
| Maßbild: Wendeschützkombination 18A, 7,5kW, 230VAC |
| Datenblatt: Wendeschützkombination 18A, 7,5kW, 230VAC |
| Schaltbild: Wendeschützkombination 18A, 7,5kW, 230VAC |
| Katalogseite: Wendeschützkombination 18A, 7,5kW, 230VAC |
Suchbegriffe
Schütz, Schütze, Schützkombinationen
Häufig gestellte Fragen
Welche Motorleistung kann mit der Schrack Wendeschützkombination K3NWU18 geschaltet werden?
Die Wendeschützkombination ist für eine Nennleistung von 7,5 kW bei AC-3/400V ausgelegt. Damit eignet sie sich für den Betrieb von Drehstrommotoren in diesem Leistungsbereich.
Welche Spulenspannung benötigt die Schützkombination LA3W18W3?
Dieses Modell benötigt eine Spulenspannung von 230V AC. Stellen Sie sicher, dass Ihr Steuerstromkreis für diese Spannung ausgelegt ist.
Wie sind die Abmessungen der Schützkombination zur Montageplanung?
Das Gerät besitzt die Maße 97x65x83 mm (BxHxT). Diese kompakte Bauweise der Serie LA3 ermöglicht eine einfache Integration in bestehende Schaltschrankkonfigurationen.
Sind bei der Schrack K3NWU18 Hilfskontakte integriert?
Dieses spezifische Modell verfügt über keine Hilfskontakte. Die Hauptkontakte sind als 2 x 3 Schließer ausgeführt, was für Standard-Wendeschaltungen bei Motoren konzipiert ist.
