Description
Über dieses Produkt

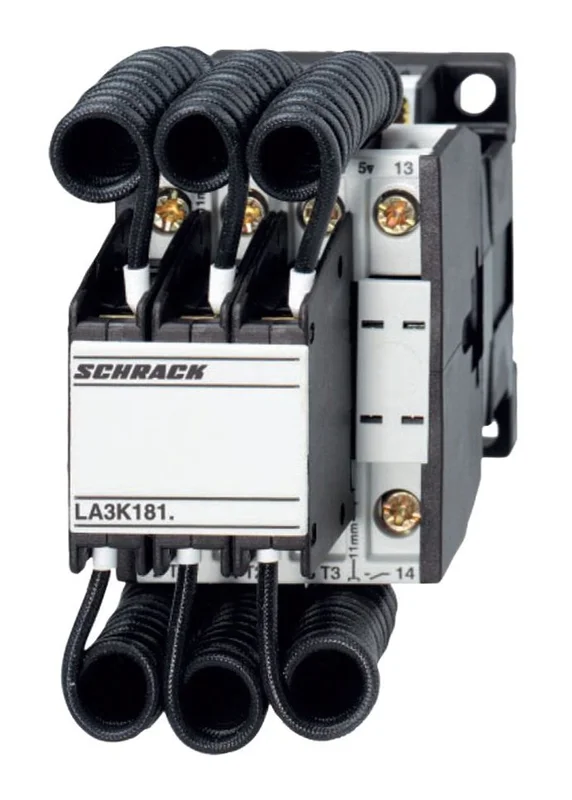

Das Kondensatorschütz 12,5kVAr 230VAC von Schrack ist ein elektromechanisches Schütz der Baugröße LA3, das speziell für die Kompensation von Blindleistung ausgelegt ist. Das Gerät verfügt über eine Spulenspannung von 230V AC sowie drei Hauptkontakte als Schließer und einen integrierten Hilfskontakt. Mit einer Nennleistung von 12,5kVAr bei 400VAC sowie kompakten Abmessungen von 85x45x98 mm integriert sich das Bauteil effizient in bestehende Schaltschranksysteme. Es findet seinen Einsatz primär in Anlagen zur Blindleistungskompensation, um Blindstrom im elektrischen Netz zu minimieren. Dieses Kondensatorschütz ist innerhalb von 1 bis 3 Werktagen lieferbar und direkt über TELA zu beziehen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennleistung: 12,5kVAr bei 400VAC für zuverlässige Blindleistungskompensation.
- Spulenspannung: 230V AC für die Ansteuerung in Standard-Steuerstromkreisen.
- Baugröße LA3: Kompakte Bauform mit 45 mm Breite zur Platzersparnis im Schaltschrank.
- Integrierter Hilfskontakt: 1 Schließer für Rückmelde- oder Verriegelungszwecke bereits enthalten.
- Temperaturbereich: Einsatzfähig in einem Bereich von -40°C bis 60°C.
Anwendungsbereiche
- Automatisierte Blindleistungskompensationsanlagen zur Reduktion von Blindstromkosten.
- Industrielle Anlagen mit hohem Anteil an kapazitiven Lasten.
- Energieverteilungen zur Entlastung der Transformatoren und Zuleitungen.
Technische Details
| EAN | 9004840673715 |
| Nettogewicht | 0,34kg/Stk |
| Verlustleistung | 5,00W |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Inkludierte Hilfskontakte | 1 Schließer |
| HLief-Artikel Nummer | K3-18NK10 230 |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| VE | 62Stk |
| Hersteller | Schrack |
| Hilfskontakte | 1 Schließer |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Hauptkontakte | 3 Schließer |
| Type Nr. | K3-18NK10 |
| HxBxT mm | 85x45x98 |
| BEST. NR. | LA3K1813N |
| Gerät | Schütz |
| Baugröße | LA3 |
| Type | Kondensatorschütz |
| Nennleistung Kondensator bei 400VAC | 12,5kvar |
| BxHxT mm | 45x85x98 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA3K1813N- | EAN: 9004840673715 | Hersteller-Art.-Nr.: K3-18NK10 230
Downloads
| CAD Zeichnung: Kondensatorschütz, 12,5kVAr 230VAC / 1 Schließer |
| Maßbild: Kondensatorschütz, 12,5kVAr 230VAC / 1 Schließer |
| Datenblatt: Kondensatorschütz, 12,5kVAr 230VAC / 1 Schließer |
| Foto: Kondensatorschütz, 12,5kVAr 230VAC / 1 Schließer |
| Katalogseite: Kondensatorschütz, 12,5kVAr 230VAC / 1 Schließer |
Suchbegriffe
Schütz, Schütze, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Wofür wird ein Kondensatorschütz LA3 verwendet?
Das Kondensatorschütz LA3 von Schrack dient der Schaltung von Kondensatoren in Kompensationsanlagen. Es reduziert wirksam Einschaltstromspitzen, die beim Zuschalten von Kondensatoren entstehen, und schont so die Kontakte sowie das gesamte elektrische Netz.
Welche Nennleistung unterstützt das Schütz LA3K1813N?
Dieses spezielle Kondensatorschütz ist für eine Nennleistung von 12,5kVAr bei einer Netzspannung von 400VAC ausgelegt. Es ist ideal für industrielle Blindleistungskompensationen in dieser Leistungsklasse geeignet.
Kann das Kondensatorschütz bei 230V AC betrieben werden?
Ja, das Modell Schrack K3-18NK10 ist mit einer Spulenspannung von 230V AC ausgestattet. Damit lässt es sich problemlos direkt über Standard-Steuerspannungen in Schaltschränken ansteuern.
Was ist der Vorteil der Baugröße LA3 bei diesem Schütz?
Die Baugröße LA3 des Schrack Schützes bietet mit den Abmessungen 45x85x98 mm eine kompakte Bauweise. Dies ermöglicht eine hohe Packungsdichte im Schaltschrank und vereinfacht die Montage in beengten Platzverhältnissen bei gleichzeitig hoher Leistungsfähigkeit.
