Über dieses Produkt

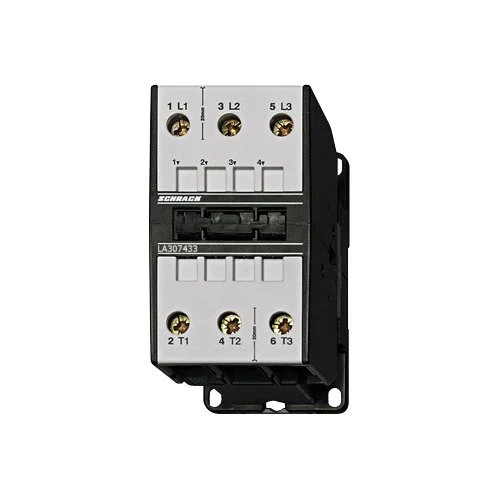

Das Leistungsschütz LA307433 von Schrack ist ein 3-poliges Schaltgerät für eine Nennleistung von 37kW bei 400V. Das Gerät ist für einen Nennstrom von 74A in der Kategorie AC3 sowie 130A in der Kategorie AC1 ausgelegt und arbeitet mit einer Spulenspannung von 230VAC. Die Abmessungen betragen 60 x 110 x 96 mm bei einem Nettogewicht von 0,85 kg. Es findet Verwendung in der Steuerung von Motoren und Lastkreisen im Bereich der Elektromechanik. Die Lieferzeit beträgt 1 bis 3 Werktage. Dieses Schütz können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LA3: Kompakte Bauweise mit 60 mm Breite zur einfachen Montage auf Tragschienen.
- AC3 Nennstrom 74A: Ausgelegt für das zuverlässige Schalten von Drehstrommotoren mit 37kW.
- AC1 Nennstrom 130A: Geeignet für das Schalten von ohmschen Lasten bei einer Spannung von 690V.
- Spulenspannung 230V: Kompatibel mit gängigen Steuerstromkreisen für industrielle Anwendungen.
Anwendungsbereiche
- Industrielle Motorsteuerung für Antriebe bis 37kW.
- Schaltung von Heizsystemen und ohmschen Lasten bis 130A.
- Integration in Schaltanlagen und Maschinensteuerungen der Baugröße LA3.
Technische Details
| EAN | 9004840191653 |
| VE | 20Stk |
| Verlustleistung | 23,50W |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| HxBxT mm | 110x60x96 |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Nennleistung AC-3/400V | 37kW |
| HLief-Artikel Nummer | K3-74A00 230 |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,85kg/Stk |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type Nr. | K3-74A00 |
| Type | Leistungsschütz |
| BEST. NR. | LA307433 |
| Nennstrom AC-3/400V | 74A |
| Hauptkontakte | 3 Schließer |
| Nennstrom AC-1/690V | 130A |
| Gerät | Schütz |
| Baugröße | LA3 |
| BxHxT mm | 60x110x96 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
| Nennstrom | 74A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA307433– | EAN: 9004840191653 | Hersteller-Art.-Nr.: K3-74A00 230
Downloads
| CAD Zeichnung: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC |
| Maßbild: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC Maßbild: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC |
| Datenblatt: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC |
| Foto: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC |
| Schaltbild: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC |
| Katalogseite: Leistungsschütz, 37kW, 74A AC3, 130A AC1, 3polig, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Schaltleistung hat das Schütz LA307433 bei 400V?
Das Schütz Schrack LA307433 ist für eine Nennleistung von 37kW in der Anwendungskategorie AC-3 bei einer Spannung von 400V ausgelegt. Es ermöglicht damit den sicheren Betrieb von Drehstrommotoren in dieser Leistungsklasse.
Kann das Schütz Schrack K3-74A00 für AC1 Lasten verwendet werden?
Ja, das Modell ist für AC-1 Anwendungen bei 690V auf einen Nennstrom von 130A ausgelegt. Dies erlaubt den Einsatz als Schalter für ohmsche Lasten in der Elektroinstallation.
Welche Baugröße besitzt das Leistungsschütz LA307433?
Dieses Schütz gehört zur Baugröße LA3. Die physischen Maße des Geräts betragen 60 mm Breite, 110 mm Höhe und 96 mm Tiefe.
Ist das Schütz für 230V Steuerspannung geeignet?
Ja, die Spulenspannung des Leistungsschützes Schrack K3-74A00 beträgt 230VAC. Es kann somit direkt in Steuerstromkreisen mit dieser Standardspannung betrieben werden.
