Description
Über dieses Produkt

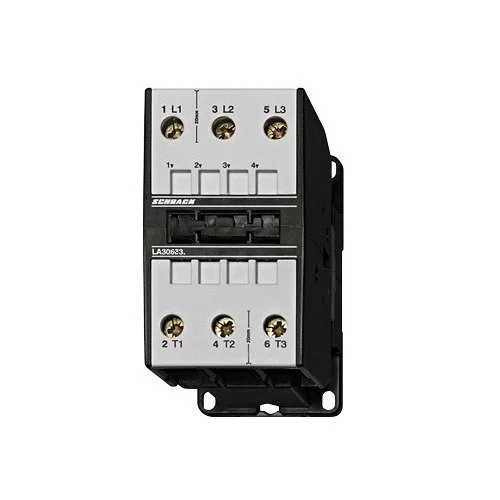

Das Schrack Leistungsschütz K3-62A00 24VAC ist ein 3-poliges Schaltgerät für eine Nennleistung von 30kW bei 400V. Es verfügt über einen Nennstrom von 62A für AC-3 Anwendungen sowie 120A für AC-1 Lasten und wird mit einer Steuerspannung von 24V AC betrieben. Die kompakten Abmessungen von 110x60x96 mm ermöglichen eine platzsparende Montage in Schaltschränken und Verteilungen. Das Gerät ist für Umgebungstemperaturen von -40°C bis 60°C ausgelegt. Dieses Schütz ist für die Steuerung von Motoren und Laststromkreisen in industriellen Anlagen vorgesehen. Das Produkt ist ab Lager verfügbar, die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom AC-3/400V: 62A — gewährleistet sicheres Schalten von Motoren bis 30kW.
- Spulenspannung: 24V AC — kompatibel mit gängigen Steuerspannungen in der Automatisierungstechnik.
- Hauptkontakte: 3 Schließer — ermöglicht die direkte Ansteuerung dreiphasiger Verbraucher.
- Baugröße: LA3 — standardisierte Bauform für eine einfache Integration in bestehende Schütz-Systeme.
Anwendungsbereiche
- Schalten von Drehstrommotoren in industriellen Anlagen.
- Steuerung von Heizlasten und Beleuchtungssystemen.
- Einsatz in Maschinensteuerungen und Schaltanlagenbau.
Technische Details
| EAN | 9004840143812 |
| VE | 20Stk |
| Nennstrom AC-3/400V | 62A |
| CAD-Symbol | K |
| HxBxT mm | 110x60x96 |
| Nennstrom | 62A |
| Basisbezeichnung | Schütz |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,85kg/Stk |
| Hersteller | Schrack |
| HLief-Artikel Nummer | K3-62A00 24 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennleistung AC-3/400V | 30kW |
| Type | Leistungsschütz |
| Verlustleistung | 18,70W |
| Hauptkontakte | 3 Schließer |
| Type Nr. | K3-62A00 |
| Spulenspannung AC | 24V |
| Gerät | Schütz |
| BEST. NR. | LA306230 |
| Nennstrom AC-1/690V | 120A |
| Baugröße | LA3 |
| BxHxT mm | 60x110x96 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA306230– | EAN: 9004840143812 | Hersteller-Art.-Nr.: K3-62A00 24
Downloads
| CAD Zeichnung: Leistungsschütz, 30kW, 62A AC3, 120A AC1, 3polig, 24VAC |
| Foto: Leistungsschütz, 30kW, 62A AC3, 120A AC1, 3polig, 24VAC |
| Katalogseite: Leistungsschütz, 30kW, 62A AC3, 120A AC1, 3polig, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung bietet das Schrack LA306230 Leistungsschütz?
Das Schütz ist für eine Nennleistung von 30kW bei einer Spannung von 400V im AC-3 Betrieb ausgelegt. Es ist somit für die Schaltung von entsprechenden Drehstrommotoren bestens dimensioniert.
Kann das Leistungsschütz LA306230 mit 24V AC angesteuert werden?
Ja, das Schrack Schütz besitzt eine Spulenspannung von 24V AC. Dies macht es kompatibel für Steuerkreise, die mit dieser gängigen Wechselspannung betrieben werden.
Wie hoch ist der Nennstrom des Schützes im AC-1 Betrieb?
Bei ohmschen Lasten im AC-1 Betrieb beträgt der Nennstrom des Leistungsschützes 120A bei 690V. Im Motorbetrieb (AC-3) liegt der Nennstrom bei 62A.
Welches Zubehör ist für das Leistungsschütz der Serie LA3 erhältlich?
Für die Baureihe LA3 stehen verschiedene Hilfskontaktblöcke zur Verfügung, die unter den Artikelnummern LA190100 bis LA190139 bei uns geführt werden. Diese ermöglichen eine Erweiterung der Kontaktanordnung für komplexe Steuerungsaufgaben.
