Über dieses Produkt

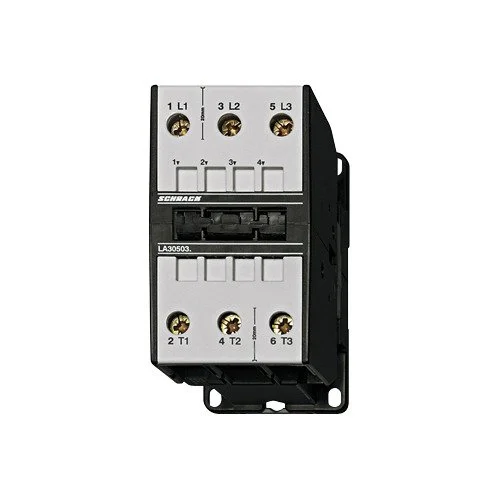

Das Leistungsschütz LA305033– von Schrack ist ein 3-poliges Schaltgerät mit einer Spulenspannung von 230V AC für anspruchsvolle elektrotechnische Aufgaben. Mit einer Nennleistung von 22kW bei AC-3/400V und einem Nennstrom von 50A im Betrieb nach AC-3 sowie 110A nach AC-1 bietet es eine robuste Auslegung in Baugröße LA3. Das Gerät besitzt drei Schließer als Hauptkontakte und ist für Umgebungstemperaturen von -40°C bis 60°C ausgelegt. Dieses Schütz findet seine Anwendung primär in der industriellen Steuerungstechnik sowie in der Automatisierung von Motoren und Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachpartner für Elektrotechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennleistung 22kW: Ausgelegt für hohe Schaltlasten im Bereich AC-3/400V.
- Spulenspannung 230V AC: Standardisierte Steuerspannung für einfache Integration in bestehende Schaltschränke.
- Baugröße LA3: Kompakte Bauweise mit Maßen von 110x60x96 mm zur platzsparenden Montage.
- Kontaktkonfiguration: 3-poliges Schütz mit drei Schließern für zuverlässige Schaltvorgänge.
- Temperaturbeständigkeit: Einsatzbereich zwischen -40°C und 60°C ermöglicht flexiblen Betrieb.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Fertigungsanlagen.
- Schalten von ohmschen Lasten in Heizungs- und Beleuchtungssystemen.
- Integration in komplexe Schaltanlagen zur Automatisierung technischer Prozesse.
- Einsatz als Leistungsschütz in der Gebäudetechnik für motorische Lasten.
Technische Details
| EAN | 9004840191639 |
| VE | 20Stk |
| HLief-Artikel Nummer | K3-50A00 230 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| HxBxT mm | 110x60x96 |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,85kg/Stk |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 13,60W |
| Type | Leistungsschütz |
| Nennstrom AC-3/400V | 50A |
| Nennstrom AC-1/690V | 110A |
| Hauptkontakte | 3 Schließer |
| Nennleistung AC-3/400V | 22kW |
| BEST. NR. | LA305033 |
| Nennstrom | 50A |
| Gerät | Schütz |
| Baugröße | LA3 |
| Type Nr. | K3-50A00 |
| BxHxT mm | 60x110x96 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA305033– | EAN: 9004840191639 | Hersteller-Art.-Nr.: K3-50A00 230
Downloads
| CAD Zeichnung: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC |
| Maßbild: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC Maßbild: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC |
| Datenblatt: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC |
| Foto: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC |
| Schaltbild: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC |
| Katalogseite: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung bietet das Schrack Leistungsschütz LA305033?
Das Leistungsschütz von Schrack bietet eine Nennleistung von 22kW bei einem Betrieb nach AC-3/400V. Es ist für einen Nennstrom von 50A in dieser Kategorie ausgelegt.
Wie hoch ist die Spulenspannung des Leistungsschützes LA305033–?
Das Schütz verfügt über eine Spulenspannung von 230V AC. Dies macht es kompatibel mit gängigen Steuerstromkreisen in der industriellen Elektrotechnik.
Für welche Umgebungstemperaturen ist das Schütz geeignet?
Das Gerät kann in einem Temperaturbereich von -40°C bis 60°C sicher eingesetzt werden. Dies gewährleistet einen zuverlässigen Betrieb auch unter wechselnden Umgebungsbedingungen.
Welche Baugröße besitzt das Schrack K3-50A00 Schütz?
Das Schütz entspricht der Baugröße LA3. Die physischen Abmessungen des Geräts betragen 110x60x96 mm, was eine effiziente Unterbringung im Schaltschrank ermöglicht.
