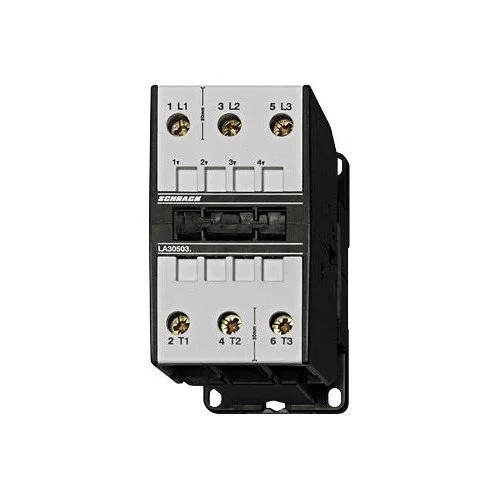

Das Leistungsschütz LA305030 von Schrack ist ein 3-poliges Schütz der Baugröße 3 mit einer Spulenspannung von 24V AC. Das Gerät steuert einen Nennstrom von 40A bei AC-3/400V und verfügt über eine Nennleistung von 18,50kW. Mit den Maßen 110x60x96 mm ist es für den Einbau in kompakte Schaltanlagen konzipiert und hält Umgebungstemperaturen von -40°C bis 60°C stand. Der Einsatzbereich umfasst die professionelle Schaltung von Motoren und Lasten in industriellen Anlagen. Dieses Leistungsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 24V AC – ermöglicht den direkten Betrieb mit gängigen Steuerspannungen.
- Baugröße LA3: Standardisiertes Design für eine einfache Integration in bestehende Schaltschrankkonzepte.
- 3-polige Ausführung: Drei Schließer-Hauptkontakte für zuverlässige Schaltvorgänge bei 40A Nennstrom.
- Temperaturbereich: -40°C bis 60°C – flexibler Einsatz auch in anspruchsvollen Umgebungsklimata.
Anwendungsbereiche
- Automatisierungstechnik für Motorensteuerungen.
- Industrielle Heizungs- und Lüftungsanlagen.
- Schaltung von elektrischen Verbrauchern in Verteilerschränken.
Technische Details
| EAN | 9004840143805 |
| VE | 20Stk |
| Nennstrom AC-1/690V | 80A |
| Nennstrom AC-3/400V | 40A |
| CAD-Symbol | K |
| HxBxT mm | 110x60x96 |
| Basisbezeichnung | Schütz |
| Nennstrom | 40A |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,85kg/Stk |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 13,60W |
| Type | Leistungsschütz |
| Hauptkontakte | 3 Schließer |
| HLief-Artikel Nummer | K3-50A00 24 |
| Spulenspannung AC | 24V |
| Gerät | Schütz |
| BEST. NR. | LA305030 |
| Nennleistung AC-3/400V | 18,50kW |
| Baugröße | LA3 |
| Type Nr. | K3-50A00 |
| BxHxT mm | 60x110x96 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA305030– | EAN: 9004840143805 | Hersteller-Art.-Nr.: K3-50A00 24
Downloads
| Foto: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 24VAC |
| CAD Zeichnung: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 24VAC |
| Katalogseite: Leistungsschütz, 22kW, 50A AC3, 110A AC1, 3polig, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung bietet das Schrack Leistungsschütz LA305030?
Das Leistungsschütz LA305030 ist für eine Nennleistung von 18,50kW bei einer AC-3/400V Last ausgelegt. Es ist für einen Nennstrom von 40A spezifiziert.
Kann das Leistungsschütz LA305030 mit 24V AC angesteuert werden?
Ja, das Schütz verfügt über eine Spulenspannung von 24V AC. Es ist somit ideal für Steuersysteme geeignet, die mit dieser gängigen Wechselspannung arbeiten.
Welche Abmessungen hat das Schrack LA3 Schütz?
Das Leistungsschütz hat die Maße 110 mm Höhe, 60 mm Breite und 96 mm Tiefe. Diese kompakte Baugröße ermöglicht eine platzsparende Montage auf der Hutschiene im Schaltschrank.
Welches Zubehör ist für das Schütz LA305030 verfügbar?
Für dieses Schütz sind verschiedene Zubehörteile wie Hilfskontaktblöcke verfügbar. Kompatible Artikelnummern sind unter anderem LA190100–, LA190101– sowie LA190135– bis LA190139–.
