Über dieses Produkt

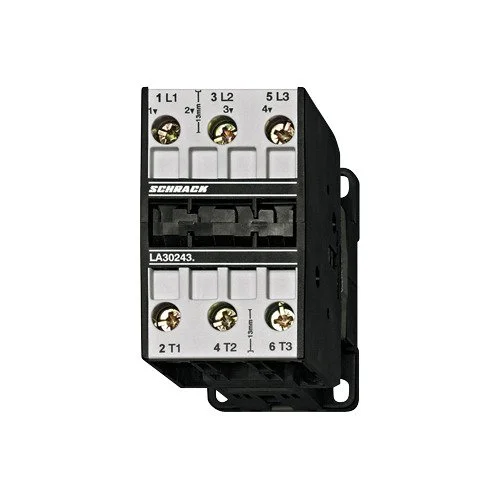

Das Leistungsschütz LA303233– von Schrack ist ein 3-poliges Schaltgerät mit einer Spulenspannung von 230VAC und einer Nennleistung von 15kW bei 400V. Das Gerät der Baugröße LA3 bietet einen Nennstrom von 32A in der Kategorie AC-3 sowie 65A in der Kategorie AC-1. Die kompakten Abmessungen von 74x45x88 mm ermöglichen eine platzsparende Montage in Schaltschränken und Verteilungen. Der Betrieb ist in einem Umgebungstemperaturbereich von -40°C bis 60°C möglich. Diese Schütze werden zum Schalten von Motoren, Lasten und Beleuchtungsanlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung 230VAC: Kompatibel mit gängigen Steuerspannungen in der Gebäude- und Anlagentechnik.
- Nennstrom 32A (AC-3): Ausgelegt für das zuverlässige Schalten von dreiphasigen Motoren.
- 3 Schließer Hauptkontakte: Robuste Kontaktanordnung für eine sichere Stromführung im Betrieb.
- Kompaktes Design: Mit 45 mm Baubreite für eine effiziente Platznutzung auf der Hutschiene konzipiert.
- Verlustleistung 7,90W: Optimiertes thermisches Verhalten für eine lange Lebensdauer der Schaltkontakte.
Anwendungsbereiche
- Schalten von Drehstrommotoren in Industrie- und Förderanlagen.
- Steuerung von Heizregistern und elektrischen Widerstandslasten.
- Einbindung in Beleuchtungsstromkreise zur zentralen Ansteuerung.
- Einsatz in Pumpensteuerungen und Verdichtern der Haustechnik.
Technische Details
| EAN | 9004840193190 |
| Nennstrom | 32A |
| Nennstrom AC-3/400V | 32A |
| BEST. NR. | LA303233 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Basisbezeichnung | Schütz |
| Nennleistung AC-3/400V | 15kW |
| CAD-external terminals | 1 |
| HxBxT mm | 74x45x88 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| VE | 46Stk |
| HLief-Artikel Nummer | K3-32A00 230 |
| Type Nr. | K3-32A00 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennstrom AC-1/690V | 65A |
| Type | Leistungsschütz |
| Hauptkontakte | 3 Schließer |
| Nettogewicht | 0,48kg/Stk |
| Verlustleistung | 7,90W |
| Gerät | Schütz |
| BxHxT mm | 45x74x88 |
| Baugröße | LA3 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA303233– | EAN: 9004840193190 | Hersteller-Art.-Nr.: K3-32A00 230
Downloads
| CAD Zeichnung: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC |
| Maßbild: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC Maßbild: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC |
| Datenblatt: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC |
| Foto: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC |
| Schaltbild: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC |
| Katalogseite: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was bedeutet AC-3 beim Schrack Leistungsschütz 32A?
Die Kategorie AC-3 bezieht sich auf das Schalten von Käfigläufermotoren während des Anlaufs. Das Schrack Leistungsschütz LA303233– ist für einen Nennstrom von 32A unter diesen spezifischen Betriebsbedingungen ausgelegt.
Kann das Schütz LA303233– mit 230V angesteuert werden?
Ja, das Schütz verfügt über eine integrierte Spule, die für eine Steuerspannung von 230VAC ausgelegt ist. Dies ermöglicht die direkte Anbindung an Standard-Wechselstrom-Steuerkreise.
Welche Abmessungen hat das Schütz LA303233– für die Montage?
Das Gerät der Baugröße LA3 besitzt die Außenmaße von 74x45x88 mm (HxBxT). Dies ermöglicht eine kompakte Installation in Schaltschränken und ist auf Standard-Tragschienen montierbar.
Ist das Schütz LA303233– auch für AC-1 Lasten geeignet?
Ja, das Schütz ist für ohmsche Lasten (AC-1) bis zu einem Strom von 65A zugelassen. Damit ist es vielseitig für Heizungen oder reine Widerstandslasten einsetzbar.
