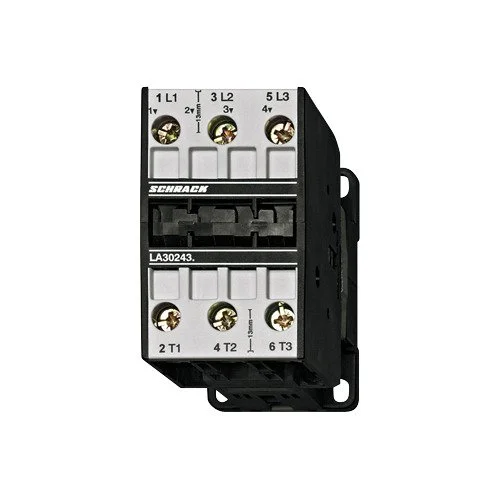

Das Leistungsschütz LA303230– von Schrack ist ein 3-poliges Schaltelement für eine Nennleistung von 15kW bei 400V. Das Gerät der Baugröße LA3 ist für einen Nennstrom von 32A in der Kategorie AC-3 sowie 65A in AC-1 ausgelegt und wird mit einer Spulenspannung von 24V AC betrieben. Die kompakten Abmessungen von 45x74x88 mm ermöglichen eine platzsparende Montage in Schaltschränken und Verteilungen. Es findet Anwendung bei der Steuerung von Motoren, Heizungen und Beleuchtungsanlagen. Sie erhalten das Schütz mit einer Lieferzeit von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennleistung 15kW bei AC-3/400V: Ermöglicht das sichere Schalten leistungsstarker Motoren.
- Nennstrom 32A (AC-3): Ausgelegt für den dauerhaften Einsatz in industriellen Laststromkreisen.
- Spulenspannung 24V AC: Standardisierte Steuerspannung für einfache Integration in bestehende Steuerstromkreise.
- Kompakte Bauweise 45x74x88 mm: Optimale Platzausnutzung auf der Tragschiene im Schaltschrank.
- 3 Schließer Hauptkontakte: Robuste Kontaktanordnung für eine zuverlässige Lasttrennung.
Anwendungsbereiche
- Ansteuerung von Drehstrommotoren in Industrieanlagen.
- Schalten von elektrischen Heizregistern und Heizsystemen.
- Steuerung von größeren Beleuchtungsgruppen in gewerblichen Gebäuden.
- Einsatz als Komponente in der Gebäudeautomatisierung und Steuerungsbau.
Technische Details
| EAN | 9004840200560 |
| Nennstrom | 32A |
| Nennstrom AC-3/400V | 32A |
| CAD-Symbol | K |
| BEST. NR. | LA303230 |
| HLief-Artikel Nummer | K3-32A00 24 |
| Basisbezeichnung | Schütz |
| Nennleistung AC-3/400V | 15kW |
| CAD-external terminals | 1 |
| HxBxT mm | 74x45x88 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| VE | 46Stk |
| Type Nr. | K3-32A00 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennstrom AC-1/690V | 65A |
| Type | Leistungsschütz |
| Hauptkontakte | 3 Schließer |
| Nettogewicht | 0,48kg/Stk |
| Verlustleistung | 7,90W |
| Spulenspannung AC | 24V |
| Gerät | Schütz |
| BxHxT mm | 45x74x88 |
| Baugröße | LA3 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA303230– | EAN: 9004840200560 | Hersteller-Art.-Nr.: K3-32A00 24
Downloads
| CAD Zeichnung: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC |
| Maßbild: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC Maßbild: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC |
| Datenblatt: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC |
| Foto: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC |
| Schaltbild: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC |
| Katalogseite: Leistungsschütz, 15kW, 32A AC3, 65A AC1, 3polig, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung bietet das Schütz LA303230– bei AC-3?
Das Leistungsschütz Schrack LA303230– verfügt über eine Nennleistung von 15kW bei einer Spannung von 400V in der Betriebskategorie AC-3. Dies entspricht einem Nennstrom von 32A.
Kann das Schütz LA303230– auch für AC-1 Lasten verwendet werden?
Ja, das Modell ist für die Kategorie AC-1 bei 690V mit einem Nennstrom von 65A spezifiziert. Es ist somit vielseitig für verschiedene Lastarten in der Elektrotechnik einsetzbar.
Welche Spulenspannung benötigt der Schütz LA303230–?
Dieses Modell arbeitet mit einer Steuerspannung von 24V AC. Bitte stellen Sie sicher, dass Ihr Steuerstromkreis für die Ansteuerung dieser 24V-Spule ausgelegt ist.
Wie ist das Schütz LA303230– mechanisch aufgebaut?
Es handelt sich um ein 3-poliges Leistungsschütz der Baugröße LA3 mit 3 Schließern als Hauptkontakte. Mit seinen Maßen von 45x74x88 mm lässt es sich kompakt montieren.
