Über dieses Produkt

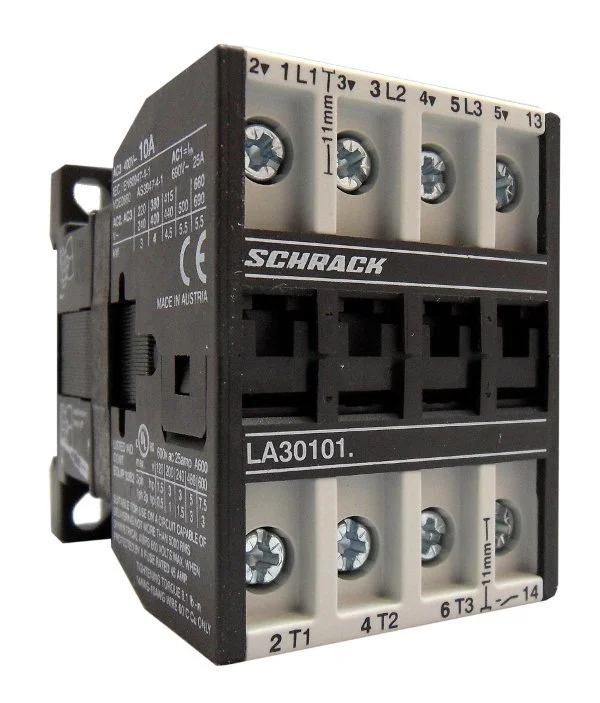

Das Leistungsschütz LA302225N- von Schrack ist ein 3-poliges Schaltgerät für eine Nennleistung von 11kW bei einer AC-3 Last. Dieses Schütz der Baugröße LA3 verfügt über einen Nennstrom von 22A bei AC-3 Betrieb sowie 32A bei AC-1 Last und ist mit einer Spulenspannung von 24VDC ausgestattet. Der integrierte Hilfskontakt besteht aus einem Öffner, während die Hauptkontakte als 3 Schließer ausgeführt sind. Es dient dem zuverlässigen Schalten von elektrischen Motoren und Anlagen in industriellen Anwendungen. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Dieses Leistungsschütz können Sie bei TELA online kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennleistung: 11kW (AC-3/400V) – ausgelegt für gängige Motoranwendungen.
- Spulenspannung: 24VDC – kompatibel mit Standard-Gleichstrom-Steuerungen.
- Baugröße: LA3 – kompakte Abmessungen von 45x67x83mm für platzsparende Montage.
- Hilfskontakt: 1 Öffner – ermöglicht eine einfache Integration in Schaltkreise.
Anwendungsbereiche
- Automatisierungstechnik für Motorensteuerungen.
- Schaltung von elektrischen Lasten in Verteilerschränken.
- Ansteuerung von Heiz- und Beleuchtungssystemen.
Technische Details
| EAN | 9004840673869 |
| VE | 52Stk |
| CAD-Symbol | K |
| HxBxT mm | 67x45x83 |
| Nennleistung AC-3/400V | 11kW |
| Nennstrom | 22A |
| BxHxT mm | 45x67x83 |
| Nettogewicht | 0,25kg/Stk |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nennstrom AC-1/690V | 32A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Type Nr. | K3-22ND01= |
| Hilfskontakte | 1 Öffner |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| HLief-Artikel Nummer | K3-22ND01= 24 |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| BEST. NR. | LA302225N |
| Verlustleistung | 4,25W |
| Gerät | Schütz |
| Baugröße | LA3 |
| Nennstrom AC-3/400V | 22A |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA302225N- | EAN: 9004840673869 | Hersteller-Art.-Nr.: K3-22ND01= 24
Downloads
| CAD Zeichnung: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1Ö, 24VDC |
| Maßbild: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1Ö, 24VDC |
| Datenblatt: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1Ö, 24VDC |
| Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1Ö, 24VDC |
| Katalogseite: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1Ö, 24VDC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was bedeutet 22A AC3 beim Schrack Leistungsschütz?
Die Angabe 22A AC3 bezeichnet den zulässigen Nennstrom des Schützes bei einer induktiven Last, wie sie typischerweise bei Käfigläufermotoren auftritt. Dies ist der relevante Wert für das Schalten von Motoren im laufenden Betrieb bei einer Leistung von 11kW.
Kann das Schütz K3-22ND01= mit 24V Steuerspannung betrieben werden?
Ja, das Schütz ist explizit für eine Spulenspannung von 24VDC ausgelegt. Es ermöglicht den direkten Anschluss an gängige SPS-Ausgänge oder Gleichstrom-Steuerkreise in industriellen Anlagen.
Welche Abmessungen hat das Schütz der Baugröße LA3?
Das Leistungsschütz Schrack LA3 besitzt eine Breite von 45mm, eine Höhe von 67mm und eine Tiefe von 83mm. Diese kompakte Bauweise ist optimiert für die Montage auf der Tragschiene im Schaltschrank.
Wie ist der Hilfskontakt des Schützes konfiguriert?
Dieses Modell LA302225N- verfügt über einen integrierten Hilfskontakt als 1 Öffner (NC). Dies ist für sicherheitsrelevante Schaltungen oder Rückmeldungen an Steuerungen von Bedeutung.
