Über dieses Produkt

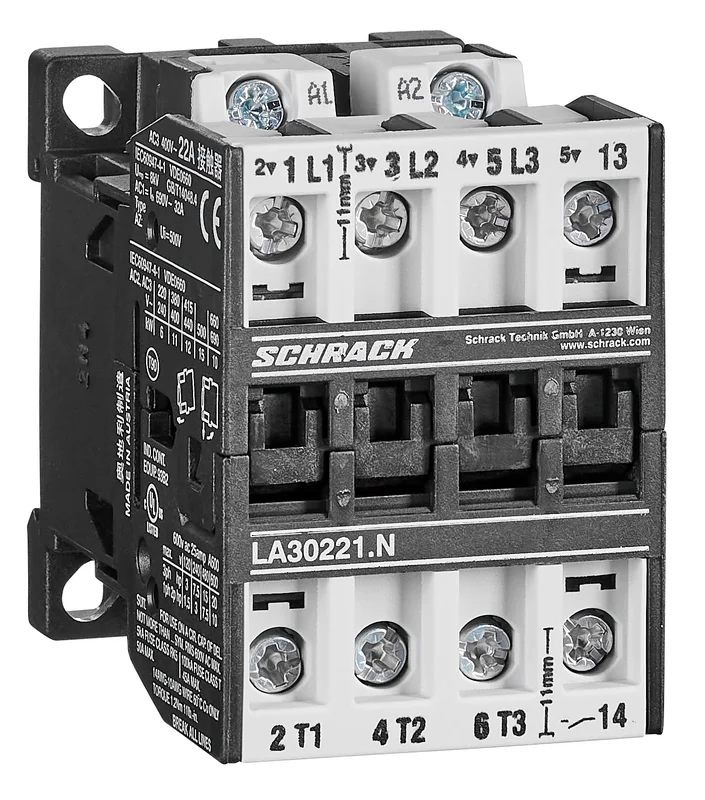

Das Leistungsschütz LA302213N von Schrack ist ein 3-poliges Schaltelement für eine Nennleistung von 11kW bei 400V AC-3. Das Gerät der Baugröße LA3 verfügt über einen Nennstrom von 22A AC-3 bzw. 32A AC-1 sowie einen integrierten Hilfskontakt als Schließer. Die Spulenspannung beträgt 230V AC bei Abmessungen von 67x45x83 mm. Dieses Leistungsschütz dient als zuverlässige Komponente für die Steuerung und Schaltung elektrischer Verbraucher in industriellen sowie gebäudetechnischen Anlagen. Die Lieferzeit beträgt 1 bis 3 Werktage, das Leistungsschütz LA302213N von Schrack lässt sich direkt online bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 22A AC-3: Ermöglicht das sichere Schalten von Motoren bis 11kW.
- Baugröße LA3: Kompakte Bauweise mit 45mm Breite für platzsparende Schaltschrankinstallation.
- Integrierter Hilfskontakt: Ausgestattet mit einem 1 Schließer für Steuerungsaufgaben.
- Spulenspannung 230V AC: Standardisierte Steuerspannung für einfache Anbindung.
- Betriebstemperaturbereich: Einsatzfähig in Umgebungen von -40°C bis 60°C.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Maschinenanlagen.
- Schaltung von Heizungssystemen und Lastkreisen.
- Integration in Automatisierungs- und Verteilungsanlagen.
Technische Details
| EAN | 9004840673777 |
| VE | 66Stk |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| HxBxT mm | 67x45x83 |
| Nennleistung AC-3/400V | 11kW |
| Nennstrom | 22A |
| Inkludierte Hilfskontakte | 1 Schließer |
| BxHxT mm | 45x67x83 |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nennstrom AC-1/690V | 32A |
| Hersteller | Schrack |
| HLief-Artikel Nummer | K3-22ND10 230 |
| Hilfskontakte | 1 Schließer |
| Max. Umgebungstemperatur | 60°C |
| BEST. NR. | LA302213N |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| Verlustleistung | 5,75W |
| Hauptkontakte | 3 Schließer |
| Nettogewicht | 0,23kg/Stk |
| Gerät | Schütz |
| Baugröße | LA3 |
| Type Nr. | K3-22ND10 |
| Nennstrom AC-3/400V | 22A |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA302213N- | EAN: 9004840673777 | Hersteller-Art.-Nr.: K3-22ND10 230
Downloads
| CAD Zeichnung: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Maßbild: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC Maßbild: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Datenblatt: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC Foto: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Katalogseite: Leistungsschütz, 11kW, 22A AC3, 32A AC1, 3polig, 1S, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung schaltet das Schütz Schrack K3-22ND10?
Das Leistungsschütz Schrack K3-22ND10 ist für eine Nennleistung von 11kW bei einer Betriebsspannung von 400V in der Gebrauchskategorie AC-3 ausgelegt.
Besitzt das Leistungsschütz LA302213N Hilfskontakte?
Ja, das Modell LA302213N verfügt über einen integrierten Hilfskontakt, der als Schließer (1S) ausgeführt ist.
Welche Spulenspannung benötigt dieses Leistungsschütz?
Das Schütz benötigt eine Spulenspannung von 230V AC für die Betätigung der Schaltkontakte.
Wie hoch ist der Nennstrom des Schützes im AC-1 Betrieb?
Bei der Verwendung in der Gebrauchskategorie AC-1 (ohmsche Lasten) beträgt der Nennstrom des Schützes bei 690V maximal 32A.
