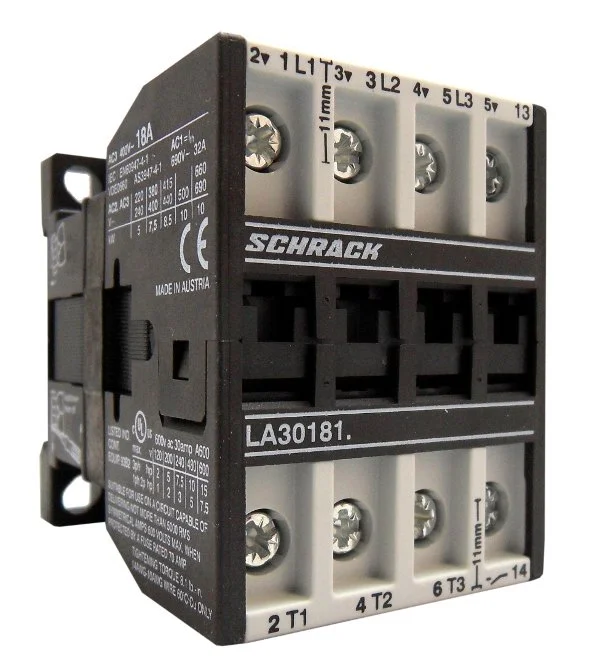

Das Leistungsschütz LA301813N- von Schrack überzeugt als zuverlässiges 3-poliges Schaltgerät für 230V AC Steuerspannung. Mit einer Leistung von 7,5 kW bei AC-3 Betrieb und einem Nennstrom von 18 A eignet sich dieses Schütz für anspruchsvolle Schaltaufgaben. Das Gerät verfügt über 3 Schließer als Hauptkontakte sowie einen integrierten Hilfskontakt (1 Schließer) bei kompakten Abmessungen von 45x65x66 mm. Es ist für einen Umgebungstemperaturbereich von -40 °C bis 60 °C ausgelegt und bietet eine Verlustleistung von 5,00 W. Das Schütz kommt in der industriellen Automatisierung und im Schaltschrankbau zum Einsatz, um Motoren oder Lastkreise sicher zu steuern. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LA3: Kompakte Bauweise mit 45 mm Breite für platzsparende Schaltschrankmontage.
- Nennleistung 7,5 kW: Ausgelegt für 18 A (AC-3) und 32 A (AC-1) Lasten.
- Integrierter Hilfskontakt: 1 Schließer-Hilfskontakt für einfache Statusrückmeldung bereits enthalten.
- Spulenspannung 230V AC: Standardisierte Ansteuerung für gängige Steuerspannungskreise.
- Großer Temperaturbereich: Einsatzfähig in Umgebungen von -40 °C bis 60 °C.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Industrieanlagen
- Schaltung von ohmschen Lasten und Heizsystemen
- Integration in Schaltschrank-Steuerungen für Anlagenbau
- Schaltvorgänge bei Lichtstromkreisen
Technische Details
| EAN | 9004840674248 |
| Verlustleistung | 5,00W |
| VE | 66Stk |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Inkludierte Hilfskontakte | 1 Schließer |
| Type Nr. | K3-18ND10 |
| HLief-Artikel Nummer | K3-18ND10 230 |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nennstrom AC-3/400V | 18A |
| Nennstrom AC-1/690V | 32A |
| Hersteller | Schrack |
| BEST. NR. | LA301813N |
| Nennstrom | 18A |
| Hilfskontakte | 1 Schließer |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| Nennleistung AC-3/400V | 7,50kW |
| Hauptkontakte | 3 Schließer |
| Nettogewicht | 0,23kg/Stk |
| HxBxT mm | 65x45x66 |
| BxHxT mm | 45x65x66 |
| Gerät | Schütz |
| Baugröße | LA3 |
| Optionales Zubehör | LA190100–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA301813N- | EAN: 9004840674248 | Hersteller-Art.-Nr.: K3-18ND10 230
Downloads
| CAD Zeichnung: Leistungsschütz, 7,5kW, 18A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Maßbild: Leistungsschütz, 7,5kW, 18A AC3, 32A AC1, 3polig, 1S, 230VAC Maßbild: Leistungsschütz, 7,5kW, 18A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Datenblatt: Leistungsschütz, 7,5kW, 18A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Foto: Leistungsschütz, 7,5kW, 18A AC3, 32A AC1, 3polig, 1S, 230VAC |
| Katalogseite: Leistungsschütz, 7,5kW, 18A AC3, 32A AC1, 3polig, 1S, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Leistung schaltet das Schütz LA301813N bei 400V?
Das Schütz Schrack LA301813N ist für eine Nennleistung von 7,5 kW bei einer Betriebsspannung von 400V (AC-3) ausgelegt. Es ermöglicht dabei einen Nennstrom von 18 A.
Kann ich das Schütz LA301813N mit 230V AC steuern?
Ja, die Spulenspannung dieses Leistungsschützes ist fest auf 230V AC ausgelegt. Dies ermöglicht die direkte Ansteuerung über gängige 230V Steuerspannungen in der Gebäudetechnik oder Industrie.
Sind Hilfskontakte bei diesem Schütz bereits verbaut?
Ja, das Modell K3-18ND10 besitzt einen inkludierten Hilfskontakt in der Ausführung als 1 Schließer (1S). Zusätzliche Hilfskontakte können bei Bedarf über das optionale Zubehör ergänzt werden.
Welche Baugröße hat das Schütz Schrack K3-18ND10?
Das Schütz entspricht der Baugröße LA3. Mit seinen kompakten Maßen von 45x65x66 mm ist es ideal für Anwendungen mit begrenztem Platzangebot im Schaltschrank geeignet.
