Über dieses Produkt

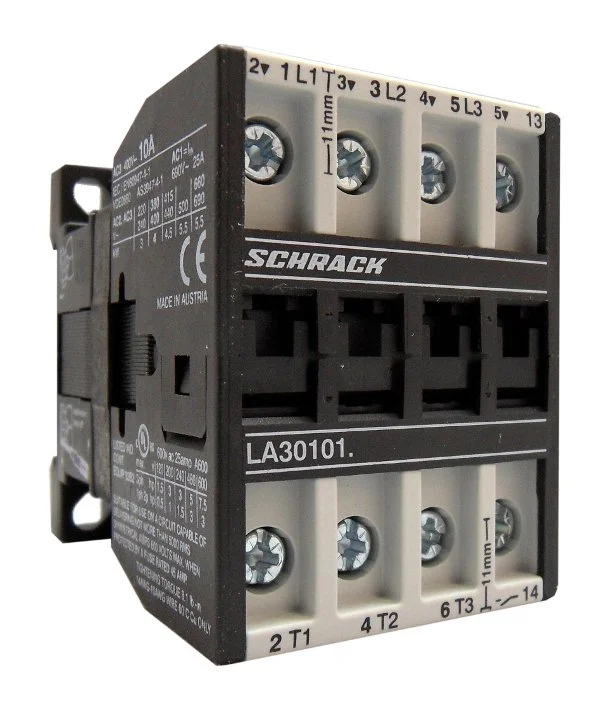

Das Leistungsschütz LA301425N- von Schrack mit 24V DC Spulenspannung ist ein 3-poliges Schaltgerät für den industriellen Einsatz mit einer Leistung von 5,5kW. Es ist für einen Nennstrom von 14A bei AC-3 Betrieb und 25A bei AC-1 Last ausgelegt und verfügt über einen integrierten Hilfskontakt. Die kompakten Abmessungen von 67x45x83 mm ermöglichen eine platzsparende Montage in Schaltanlagen und Verteilungen. Das Schütz steuert zuverlässig elektrische Motoren und Verbraucher in Automatisierungssystemen und Anlagensteuerungen. Dieses Schütz ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LA3: Kompakter Aufbau für effiziente Platznutzung im Schaltschrank.
- Spulenspannung 24V DC: Geeignet für gängige Steuerspannungen in der Automatisierungstechnik.
- Nennstrom 14A (AC-3): Ausgelegt für den direkten Betrieb von Motoren bis 5,5kW.
- Integrierte Hilfskontakte: Ausgestattet mit 2 Öffnern für erweiterte Steuerungsaufgaben.
- Betriebstemperaturbereich: Einsatzfähig in Umgebungen von -40°C bis +60°C.
Anwendungsbereiche
- Direktstart von Drehstrommotoren in industriellen Fertigungsanlagen.
- Schalten von ohmschen Lasten und Heizsystemen im Bereich bis 25A.
- Integration in komplexe Steuerstromkreise mit 24V DC SPS-Ansteuerung.
- Einsatz als Wendeschütz-Kombination in Verbindung mit entsprechendem Zubehör.
Technische Details
| EAN | 9004840674187 |
| VE | 52Stk |
| Verlustleistung | 3,05W |
| CAD-Symbol | K |
| HLief-Artikel Nummer | K3-14ND01= 24 |
| HxBxT mm | 67x45x83 |
| BxHxT mm | 45x67x83 |
| Nettogewicht | 0,25kg/Stk |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Inkludierte Hilfskontakte | 2 Öffner |
| BEST. NR. | LA301425N |
| Hersteller | Schrack |
| Nennstrom | 14A |
| Max. Umgebungstemperatur | 60°C |
| Nennstrom AC-3/400V | 14A |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| Spulenspannung DC | 24V |
| Hilfskontakte | 2 Öffner |
| Hauptkontakte | 3 Schließer |
| Type Nr. | K3-14ND01= |
| Nennstrom AC-1/690V | 25A |
| Gerät | Schütz |
| Nennleistung AC-3/400V | 5,50kW |
| Baugröße | LA3 |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA301425N- | EAN: 9004840674187 | Hersteller-Art.-Nr.: K3-14ND01= 24
Downloads
| CAD Zeichnung: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 24VDC |
| Maßbild: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 24VDC |
| Datenblatt: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 24VDC |
| Foto: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 24VDC |
| Katalogseite: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 24VDC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird die 24V DC Spulenspannung bei diesem Schütz benötigt?
Die 24V DC Spulenspannung wird benötigt, um den Elektromagneten des Schützes anzusteuern. Dies ist der Standardwert für die direkte Ansteuerung über eine speicherprogrammierbare Steuerung (SPS) oder Sicherheitsrelais.
Kann das Schütz Schrack LA301425N auch für AC-1 Lasten verwendet werden?
Ja, das Schütz ist für einen Nennstrom von bis zu 25A bei AC-1 Lasten ausgelegt. Dies ermöglicht den Einsatz zum Schalten von ohmschen Verbrauchern wie Heizungen oder Beleuchtungsanlagen.
Welche Hilfskontakte sind in diesem Schütz bereits integriert?
Das Modell K3-14ND01= ist ab Werk mit zwei integrierten Öffner-Hilfskontakten ausgestattet. Diese dienen der Rückmeldung des Schaltzustands an übergeordnete Steuerungseinheiten.
Ist das Leistungsschütz LA301425N für die Hutschienenmontage geeignet?
Ja, durch die Baugröße LA3 und das standardisierte Gehäusedesign ist das Leistungsschütz für die Montage auf einer genormten Tragschiene im Schaltschrank vorgesehen.
