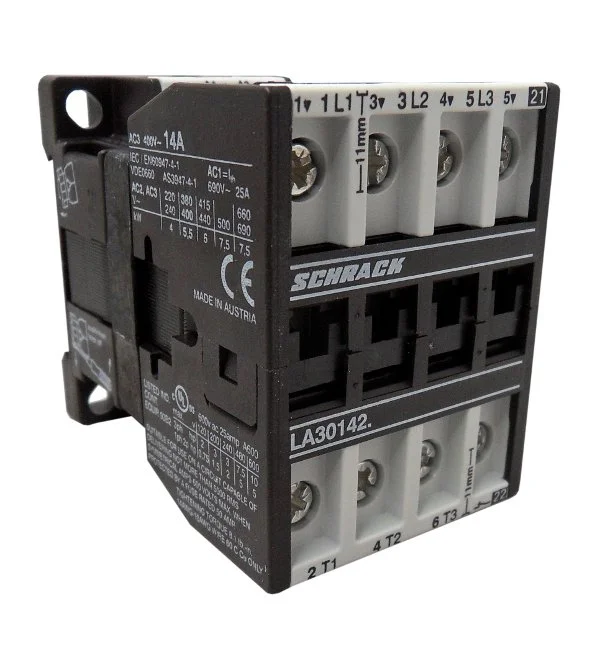

Das Leistungsschütz LA301423N- von Schrack mit 5,5kW Nennleistung ist ein leistungsstarkes elektromechanisches Schütz für den professionellen Einsatz. Das 3-polige Gerät bietet einen Nennstrom von 14A bei AC-3 Betrieb sowie 25A bei AC-1 und verfügt über einen integrierten Hilfskontakt als Öffner. Mit seinen kompakten Abmessungen von 45x65x66 mm und einer Spulenspannung von 230V AC lässt sich das Bauteil flexibel in Schaltschränke integrieren. Es eignet sich für das Schalten von Motoren und elektrischen Verbrauchern in der industriellen Haustechnik. Wir liefern das Leistungsschütz in 1 bis 3 Werktagen direkt zu Ihnen nach Hause. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LA3: Kompakte Bauform für platzsparende Montage auf engem Raum.
- Nennstrom 14A bei AC-3: Ausgelegt für den sicheren Betrieb von 5,5kW Motoren.
- Integrierter Hilfskontakt: Ausgestattet mit einem Öffner zur zuverlässigen Signalverarbeitung.
- Spulenspannung 230V AC: Kompatibel mit Standard-Steuerstromkreisen.
- Großer Temperaturbereich: Einsatzfähig zwischen -40°C und 60°C.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Produktionsanlagen.
- Schaltung von elektrischen Heizregistern in der Gebäudetechnik.
- Automatisierung von Beleuchtungsanlagen und Schaltvorgängen.
Technische Details
| EAN | 9004840674163 |
| VE | 66Stk |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| BEST. NR. | LA301423N |
| Min. Umgebungstemperatur | -40°C |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Hilfskontakte | 1 Öffner |
| Nennstrom | 14A |
| Max. Umgebungstemperatur | 60°C |
| Nennstrom AC-3/400V | 14A |
| Verpackungseinheit | 1Stk |
| Type Nr. | K3-14ND01 |
| Type | Leistungsschütz |
| Verlustleistung | 4,05W |
| Hauptkontakte | 3 Schließer |
| HLief-Artikel Nummer | K3-14ND01 230 |
| Nettogewicht | 0,23kg/Stk |
| HxBxT mm | 65x45x66 |
| BxHxT mm | 45x65x66 |
| Nennstrom AC-1/690V | 25A |
| Gerät | Schütz |
| Nennleistung AC-3/400V | 5,50kW |
| Baugröße | LA3 |
| Optionales Zubehör | LA190100–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA301423N- | EAN: 9004840674163 | Hersteller-Art.-Nr.: K3-14ND01 230
Downloads
| CAD Zeichnung: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 230VAC |
| Maßbild: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 230VAC Maßbild: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 230VAC |
| Datenblatt: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 230VAC |
| Foto: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 230VAC |
| Katalogseite: Leistungsschütz, 5,5kW, 14A AC3, 25A AC1, 3polig, 1Ö, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack K3-14ND01 Leistungsschütz verwendet?
Dieses Schütz wird primär zum Schalten von 5,5kW Motoren und elektrischen Lasten in der Gebäude- und Anlagentechnik eingesetzt. Es dient als elektromechanisches Schaltgerät, um hohe Ströme sicher über eine 230V Steuerspannung zu unterbrechen oder zu schließen.
Wie wird das Schütz K3-14ND01 montiert?
Das Leistungsschütz LA3 hat eine kompakte Baugröße von 45x65x66 mm. Es ist für die Standard-Hutschienenmontage im Schaltschrank konzipiert und bietet mit seinem 3-poligen Aufbau eine einfache Integration in bestehende Stromkreisverteilungen.
Welche Hilfskontakte sind im Schütz verbaut?
Das Modell K3-14ND01 von Schrack ist werksseitig mit einem Öffner (1Ö) ausgestattet. Dieser Hilfskontakt ermöglicht die Rückmeldung des Schaltzustands an eine Steuerung oder den Aufbau von Verriegelungsschaltungen.
Kann ich das Schrack Schütz LA301423N online bestellen?
Ja, Sie können das Schrack Leistungsschütz LA301423N bequem bei TELA online bestellen. Nach Eingang Ihrer Bestellung erfolgt der Versand innerhalb von 1 bis 3 Werktagen an Ihre Wunschadresse.
