Über dieses Produkt

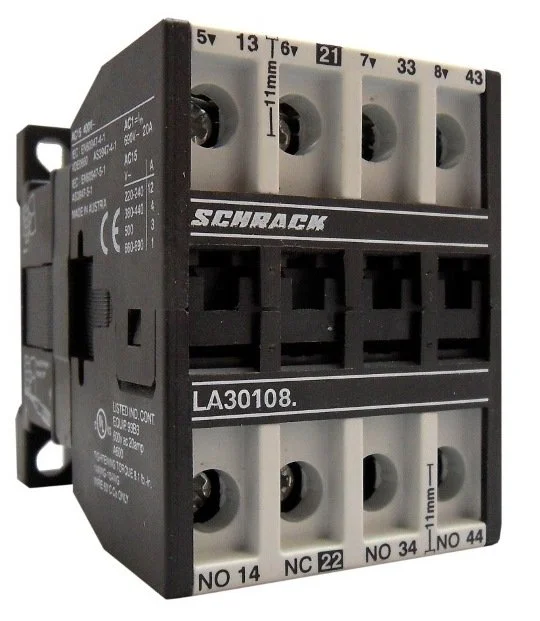

Das Hilfsschütz 12A von Schrack mit der Konfiguration 3 Schließer und 1 Öffner ermöglicht eine präzise Steuerung von elektromechanischen Schaltvorgängen bei einer Spulenspannung von 230V AC. Das Gerät der Baugröße LA3 weist eine Verlustleistung von 3,63W auf und arbeitet in einem Umgebungstemperaturbereich von -40°C bis 60°C. Mit kompakten Abmessungen von 45x65x66 mm lässt sich das Bauteil flexibel in Schaltschränke integrieren. Das Hilfsschütz kommt primär bei der Ansteuerung von Lastschützen oder in komplexen Steuerungskreisen zum Einsatz. Wir liefern das Schütz innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktbestückung: 3 Schließer + 1 Öffner für vielseitige Schaltkombinationen.
- Baugröße LA3: Kompakte Bauform mit 45mm Breite für platzsparende Montage.
- Nennstrom 12A: Ausgelegt für AC-15 Anwendungen bei 230V mit 4A Schaltvermögen.
- Temperaturbereich: Einsatzfähig in industriellen Umgebungen von -40°C bis +60°C.
Anwendungsbereiche
- Steuerung von größeren Leistungsschützen in industriellen Schaltanlagen.
- Signalübertragung in automatisierten Steuerungssystemen.
- Integration in Gebäudeautomations- und Verteilungsanlagen.
Technische Details
| EAN | 9004840682533 |
| Type Nr. | K3-10NA31 |
| Hilfskontakte | 3 Schließer + 1 Öffner |
| VE | 66Stk |
| HLief-Artikel Nummer | K3-07NA31 230 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Gerät | Hilfsschütz |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Verlustleistung | 3,63W |
| Min. Umgebungstemperatur | -40°C |
| BEST. NR. | LA301083N |
| Nennstrom | 12A |
| Hersteller | Schrack |
| Type | Hilfsschütz |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,22kg/Stk |
| Nennstrom AC-15/230V | 4A |
| HxBxT mm | 65x45x66 |
| BxHxT mm | 45x65x66 |
| Baugröße | LA3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA301083N- | EAN: 9004840682533 | Hersteller-Art.-Nr.: K3-07NA31 230
Downloads
| Foto: Hilfsschütz, 12A, 3S+1Ö, 230VAC |
| CAD Zeichnung: Hilfsschütz, 12A, 3S+1Ö, 230VAC |
| Maßbild: Hilfsschütz, 12A, 3S+1Ö, 230VAC Maßbild: Hilfsschütz, 12A, 3S+1Ö, 230VAC |
| Datenblatt: Hilfsschütz, 12A, 3S+1Ö, 230VAC |
| Katalogseite: Hilfsschütz, 12A, 3S+1Ö, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Hilfsschütz und einem Leistungsschütz?
Ein Hilfsschütz wie das Schrack LA301083N ist für kleine Steuerströme konzipiert und dient der Logikverknüpfung in Schaltkreisen. Im Gegensatz dazu sind Leistungsschütze für das direkte Schalten hoher Lasten und großer Motorströme ausgelegt.
Welche Kontaktkonfiguration bietet das Schrack K3-10NA31?
Dieses Hilfsschütz verfügt über eine Kontaktkonfiguration von 3 Schließern (NO) und 1 Öffner (NC). Dies ermöglicht den Aufbau von vielseitigen Steuerungslogiken für industrielle Anwendungen.
Kann das Schütz bei Umgebungstemperaturen bis 60°C eingesetzt werden?
Ja, das Hilfsschütz ist für einen Betriebstemperaturbereich von -40°C bis zu +60°C spezifiziert. Damit ist es für den Einbau in geschlossene Schaltschränke in anspruchsvollen Umgebungen geeignet.
Wie hoch ist der Nennstrom AC-15 bei 230V?
Der Nennstrom für das Schrack Hilfsschütz liegt in der Kategorie AC-15 bei einer Spannung von 230V bei 4 Ampere. Dies definiert die zulässige Schaltbelastung für elektromagnetische Lasten wie Schützspulen.
