Über dieses Produkt

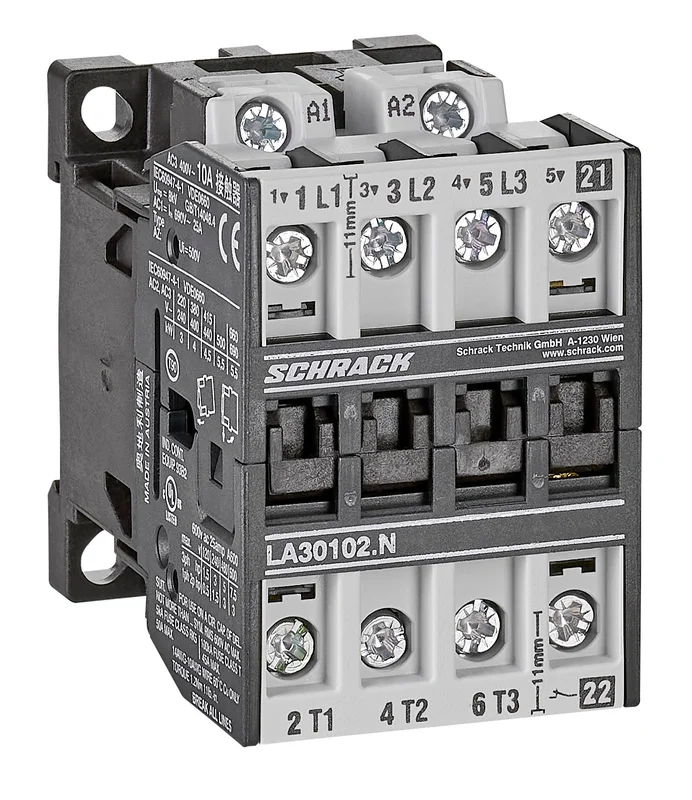

Das Leistungsschütz LA301023N- von Schrack mit 230V Spulenspannung ist für die zuverlässige Steuerung von Motoren mit 4kW bei 400V ausgelegt. Dieses 3-polige Gerät bietet einen Nennstrom von 10A in der Kategorie AC-3 sowie 25A in der Kategorie AC-1 und verfügt über einen integrierten Hilfskontakt als Öffner. Mit seinen kompakten Abmessungen von 45x65x66 mm lässt es sich platzsparend auf der Hutschiene montieren und hält einer mechanischen Lebensdauer von 10 Millionen Schaltspielen stand. Das Bauteil eignet sich für industrielle Schaltaufgaben und komplexe Automatisierungslösungen in der Haustechnik. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt aus unserem Lagerbestand. Jetzt das Schrack Leistungsschütz bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung: 4kW bei 400V für effiziente Motorensteuerung
- Spulenspannung: 230V AC zur direkten Anbindung an Standard-Steuerspannungen
- Integrierter Hilfskontakt: 1 Öffner für Rückmelde- oder Verriegelungsfunktionen
- Kompakte Bauweise: 45x65x66 mm für einfache Montage in engen Schaltschränken
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Fertigungsanlagen
- Schaltung von Beleuchtungs- und Heizungsanlagen im gewerblichen Bereich
- Automatisierung von Schaltkreisen in der Haustechnik
Technische Details
| EAN | 9004840673999 |
| Überspannungskategorie/Verschmutzungsgrad | Ⅰ- Ⅳ/3 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-3 660 V 690 V [P] | 5,50kW |
| AC-3 | – |
| Umgebungstemperatur Offen | -40 / +60°C |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30; Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| CAD-Symbol | K |
| AC-3 Bemessungsbetriebsstrom | – |
| Spulenspannung AC | 230V |
| Stromwärmeverlust pro Pol | 0,21W |
| AC-3 380 V 400 V [P] | 4kW |
| AC-1 | – |
| Norm | IEC EN 60947-4-1 |
| CAD-external terminals | 1 |
| AC-betätigt Schließzeit | 8-16 |
| Min. Umgebungstemperatur | -40°C |
| Werkzeug [Spule] | – |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Lichtbogenzeit | 10-15ms |
| AC-3 Bemessungsbetriebsleistung | – |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 50 Hz [Halten] (VA) | 7-10 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,85-1,1x Uc |
| Betriebsklasse | gL(gG) |
| Ausschaltvermögen | 180 |
| Nennleistung AC-3/400V | 4kW |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 200A |
| Hauptkontakte | 3 Schließer |
| HLief-Artikel Nummer | K3-10ND01 230 |
| DC-betätigt Schließzeit | 8-12ms |
| Nettogewicht | 0,23kg/Stk |
| Gewicht | 0,23kg |
| Feindrähtig mit Aderendhülse [Spule] | 0,5-2,5mm² |
| BxHxT mm | 45x65x66 |
| Gerät | Schütz |
| AC-3 500 V [P] | 5,50kW |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Leistungsaufnahme | – |
| Type Kreuzschraubendreher [Spule] | Pz 2 |
| VE | 66Stk |
| Eindrähtig [Hauptkontakte] | 0,75-6mm² |
| AC-1 Bemessungsbetriebsstrom | 25 |
| Nennstrom | 10A |
| 50 Hz [Anzug] (VA) | 33-45 |
| Kraftantriebe | – |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basisbezeichnung | Schütz |
| Eindrähtig [Spule] | 0,75-2,5mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC / EN 60947-4-1 |
| Verlustleistung | 3,63W |
| BEST. NR. | LA301023N |
| Hilfskontakte | 1 Öffner |
| Nennstrom AC-3/400V | 10A |
| Schalthäufigkeit bei AC-3 maximal pro Stunde | 600 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Type Kreuzschraubendreher [Hauptkontakte] | Pz 2 |
| Umgebungstemperatur Lagerung | -50 / +90°C |
| AC-3 415 V [P] | 4kW |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1-4mm² |
| AC-3 440 V [P] | 4kW |
| Schockdauer sinusförmig 20ms | – |
| Impulsspannungsfestigkeit | 8kV |
| DC-betätigt Öffnungszeit | 8-13ms |
| HxBxT mm | 65x45x66 |
| Anschlussquerschnitt Spule | – |
| Anzugsdrehmoment [Hauptkontakte] | 0,8-1,4Nm |
| Nennstrom AC-1/690V | 25A |
| Offen bei 40 °C [Ith=Ie] | 25A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| AC-betätigt Öffnungszeit | 5-13 |
| Baugröße | LA3 |
| Umgebungstemperatur Gekapselt | -40 / +40°C |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
