Description
Über dieses Produkt

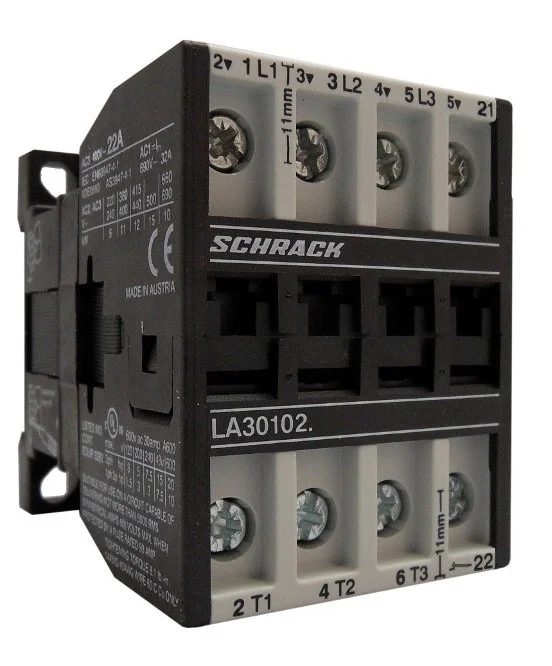

Das Schrack Leistungsschütz LA301020N- ist ein 3-poliges Schaltgerät mit einer Spulenspannung von 24V AC und einem Nennstrom von 10A bei AC-3. Das Schütz der Baugröße LA3 verfügt über einen integrierten Hilfskontakt als Öffner (1Ö) und erreicht bei 400V eine Nennleistung von 4kW. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen bietet dieses Gerät eine hohe Betriebssicherheit bei Abmessungen von 45x65x66 mm. Das Schütz eignet sich für die Steuerung von Motoren und Laststromkreisen in industriellen sowie gebäudetechnischen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung 24V AC: Ermöglicht den direkten Betrieb in Steuerstromkreisen mit 24V Wechselspannung.
- Baugröße LA3: Kompakte Bauweise mit 45 mm Breite für eine platzsparende Montage auf der Hutschiene.
- Integrierter Hilfskontakt: Ausgestattet mit einem Öffner (1Ö) für Rückmelde- oder Verriegelungszwecke.
- Nennstrom 10A AC-3: Ausgelegt für das Schalten von Drehstrommotoren bis zu einer Leistung von 4kW bei 400V.
Anwendungsbereiche
- Automatisierungstechnik zur Schaltung von Motoren und Pumpen.
- Schaltanlagenbau für Industrie- und Gebäudesteuerungen.
- Einbindung in Steuersysteme mit 24V AC Versorgungsspannung.
Technische Details
| EAN | 9004840673982 |
| Überspannungskategorie/Verschmutzungsgrad | Ⅰ- Ⅳ/3 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-3 660 V 690 V [P] | 5,50kW |
| AC-3 | – |
| Umgebungstemperatur Offen | -40 / +60°C |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30; Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| CAD-Symbol | K |
| HLief-Artikel Nummer | K3-10ND01 24 |
| AC-3 Bemessungsbetriebsstrom | – |
| Stromwärmeverlust pro Pol | 0,21W |
| AC-3 380 V 400 V [P] | 4kW |
| AC-1 | – |
| Norm | IEC EN 60947-4-1 |
| CAD-external terminals | 1 |
| AC-betätigt Schließzeit | 8-16 |
| Min. Umgebungstemperatur | -40°C |
| Werkzeug [Spule] | – |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Lichtbogenzeit | 10-15ms |
| AC-3 Bemessungsbetriebsleistung | – |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 50 Hz [Halten] (VA) | 7-10 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,85-1,1x Uc |
| Betriebsklasse | gL(gG) |
| Ausschaltvermögen | 180 |
| Nennleistung AC-3/400V | 4kW |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 200A |
| Hauptkontakte | 3 Schließer |
| DC-betätigt Schließzeit | 8-12ms |
| Nettogewicht | 0,23kg/Stk |
| Gewicht | 0,23kg |
| Feindrähtig mit Aderendhülse [Spule] | 0,5-2,5mm² |
| BxHxT mm | 45x65x66 |
| Spulenspannung AC | 24V |
| Gerät | Schütz |
| AC-3 500 V [P] | 5,50kW |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Leistungsaufnahme | – |
| Type Kreuzschraubendreher [Spule] | Pz 2 |
| VE | 66Stk |
| BEST. NR. | LA301020N |
| Eindrähtig [Hauptkontakte] | 0,75-6mm² |
| AC-1 Bemessungsbetriebsstrom | 25 |
| Nennstrom | 10A |
| 50 Hz [Anzug] (VA) | 33-45 |
| Kraftantriebe | – |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basisbezeichnung | Schütz |
| Eindrähtig [Spule] | 0,75-2,5mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC / EN 60947-4-1 |
| Verlustleistung | 3,63W |
| Hilfskontakte | 1 Öffner |
| Nennstrom AC-3/400V | 10A |
| Schalthäufigkeit bei AC-3 maximal pro Stunde | 600 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Type Kreuzschraubendreher [Hauptkontakte] | Pz 2 |
| Umgebungstemperatur Lagerung | -50 / +90°C |
| AC-3 415 V [P] | 4kW |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1-4mm² |
| AC-3 440 V [P] | 4kW |
| Schockdauer sinusförmig 20ms | – |
| Impulsspannungsfestigkeit | 8kV |
| DC-betätigt Öffnungszeit | 8-13ms |
| HxBxT mm | 65x45x66 |
| Anschlussquerschnitt Spule | – |
| Anzugsdrehmoment [Hauptkontakte] | 0,8-1,4Nm |
| Nennstrom AC-1/690V | 25A |
| Offen bei 40 °C [Ith=Ie] | 25A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| AC-betätigt Öffnungszeit | 5-13 |
| Baugröße | LA3 |
| Umgebungstemperatur Gekapselt | -40 / +40°C |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA301020N- | EAN: 9004840673982 | Hersteller-Art.-Nr.: K3-10ND01 24
Downloads
| Foto: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 24VAC |
| CAD Zeichnung: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 24VAC |
| Maßbild: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 24VAC Maßbild: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 24VAC |
| Datenblatt: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 24VAC |
| Katalogseite: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Spulenspannung hat das Schrack LA301020N- Schütz?
Das Schütz LA301020N- ist für eine Spulenspannung von 24V AC (Wechselspannung) ausgelegt. Diese Spannung ist besonders in Steuerstromkreisen für industrielle Anwendungen verbreitet.
Wie hoch ist die Schaltleistung bei 400V AC-3?
Das Schütz erreicht bei einer Spannung von 400V in der Betriebsklasse AC-3 eine Bemessungsleistung von 4kW. Der entsprechende Bemessungsbetriebsstrom beträgt dabei 10A.
Ist bei diesem Leistungsschütz ein Hilfskontakt enthalten?
Ja, das Modell LA301020N- ist mit einem integrierten Hilfskontakt ausgestattet. Es handelt sich dabei um einen Öffner (1Ö).
Welcher Anschlussquerschnitt wird für die Hauptkontakte empfohlen?
Für die Hauptkontakte können eindrähtige Leiter mit einem Querschnitt von 0,75 bis 6 mm² verwendet werden. Bei feindrähtigen Leitern mit Aderendhülse ist ein Querschnitt von 1 bis 4 mm² zulässig.
