Über dieses Produkt

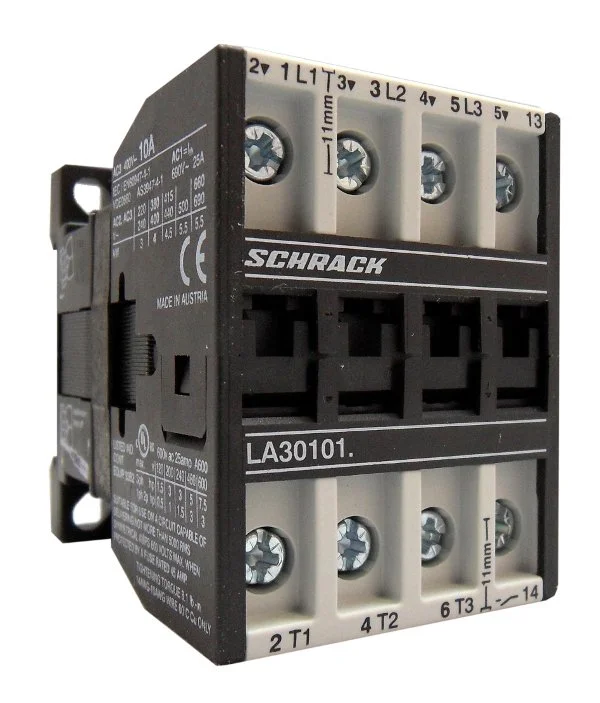

Das Schrack Leistungsschütz K3-10ND10 400 mit 4kW Nennleistung ist ein robustes 3-poliges Schaltgerät für professionelle elektrotechnische Installationen. Das Schütz arbeitet mit einem Nennstrom von 10A bei AC-3 und 25A bei AC-1 sowie einer Spulenspannung von 400V AC. Mit seinen kompakten Abmessungen von 45x65x66 mm lässt es sich platzsparend in Schaltanlagen montieren und verfügt über einen integrierten Schließer-Hilfskontakt. Es ist für Schalthäufigkeiten bis zu 600 Zyklen pro Stunde ausgelegt und gewährleistet eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Dieses Schütz steuert zuverlässig Elektromotoren und andere Verbraucher in industriellen sowie gebäudetechnischen Anlagen. Unser Lagerbestand ermöglicht eine Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung 400V AC: Standardisierte Ansteuerung für gängige Netzspannungen.
- Bemessungsbetriebsleistung 4kW bei 400V: Geeignet für typische Motorsteuerungen im gewerblichen Umfeld.
- 3-polige Ausführung mit 1 Schließer: Basis-Konfiguration für Standard-Schaltaufgaben.
- Kompakte Bauweise LA3: Optimierter Platzbedarf durch 45 mm Baubreite.
- Hohe mechanische Lebensdauer: 10 Millionen Schaltspiele minimieren den Wartungsaufwand.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Lüftungs- und Pumpenanlagen.
- Automatisierungstechnik für industrielle Fertigungsmaschinen.
- Schaltung von Heizregistern und Beleuchtungssystemen in der Haustechnik.
- Einsatz in Schalt- und Verteilungsschränken zur Lastschaltung.
Technische Details
| EAN | 9004840673937 |
| Überspannungskategorie/Verschmutzungsgrad | Ⅰ- Ⅳ/3 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-3 660 V 690 V [P] | 5,50kW |
| AC-3 | – |
| Umgebungstemperatur Offen | -40 / +60°C |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30; Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| CAD-Symbol | K |
| AC-3 Bemessungsbetriebsstrom | – |
| Stromwärmeverlust pro Pol | 0,21W |
| AC-3 380 V 400 V [P] | 4kW |
| AC-1 | – |
| Norm | IEC EN 60947-4-1 |
| CAD-external terminals | 1 |
| AC-betätigt Schließzeit | 8-16 |
| Min. Umgebungstemperatur | -40°C |
| Werkzeug [Spule] | – |
| Hersteller | Schrack |
| Lichtbogenzeit | 10-15ms |
| Hilfskontakte | 1 Schließer |
| AC-3 Bemessungsbetriebsleistung | – |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 50 Hz [Halten] (VA) | 7-10 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,85-1,1x Uc |
| Betriebsklasse | gL(gG) |
| Ausschaltvermögen | 180 |
| Nennleistung AC-3/400V | 4kW |
| Spulenspannung AC | 400V |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 200A |
| Hauptkontakte | 3 Schließer |
| DC-betätigt Schließzeit | 8-12ms |
| Nettogewicht | 0,23kg/Stk |
| Gewicht | 0,23kg |
| Feindrähtig mit Aderendhülse [Spule] | 0,5-2,5mm² |
| BxHxT mm | 45x65x66 |
| Verlustleistung | 4,13W |
| Gerät | Schütz |
| AC-3 500 V [P] | 5,50kW |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Leistungsaufnahme | – |
| Type Kreuzschraubendreher [Spule] | Pz 2 |
| VE | 66Stk |
| Eindrähtig [Hauptkontakte] | 0,75-6mm² |
| AC-1 Bemessungsbetriebsstrom | 25 |
| Nennstrom | 10A |
| Inkludierte Hilfskontakte | 1 Schließer |
| 50 Hz [Anzug] (VA) | 33-45 |
| Kraftantriebe | – |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basisbezeichnung | Schütz |
| HLief-Artikel Nummer | K3-10ND10 400 |
| Eindrähtig [Spule] | 0,75-2,5mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC / EN 60947-4-1 |
| Nennstrom AC-3/400V | 10A |
| Schalthäufigkeit bei AC-3 maximal pro Stunde | 600 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type | Leistungsschütz |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Type Kreuzschraubendreher [Hauptkontakte] | Pz 2 |
| Umgebungstemperatur Lagerung | -50 / +90°C |
| AC-3 415 V [P] | 4kW |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1-4mm² |
| AC-3 440 V [P] | 4kW |
| Schockdauer sinusförmig 20ms | – |
| Impulsspannungsfestigkeit | 8kV |
| DC-betätigt Öffnungszeit | 8-13ms |
| HxBxT mm | 65x45x66 |
| BEST. NR. | LA301014N |
| Anschlussquerschnitt Spule | – |
| Anzugsdrehmoment [Hauptkontakte] | 0,8-1,4Nm |
| Nennstrom AC-1/690V | 25A |
| Offen bei 40 °C [Ith=Ie] | 25A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| AC-betätigt Öffnungszeit | 5-13 |
| Baugröße | LA3 |
| Umgebungstemperatur Gekapselt | -40 / +40°C |
| Optionales Zubehör | LA190100–; LA190101–; LA190135–; LA190137–; LA190138–; LA190139–; |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA301014N- | EAN: 9004840673937 | Hersteller-Art.-Nr.: K3-10ND10 400
Downloads
CAD Zeichnung: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1S, 400VAC
Maßbild: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1S, 400VAC
Maßbild: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1S, 400VAC
Datenblatt: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1S, 400VAC
Foto: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1S, 400VAC
Katalogseite: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1S, 400VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Spulenspannung benötigt das Schrack Leistungsschütz K3-10ND10 400?
Dieses Schütz ist für eine Spulenspannung von 400V AC ausgelegt. Achten Sie bei der Installation darauf, dass das Steuersignal der Spule exakt diesem Wert entspricht, um eine einwandfreie Funktion sicherzustellen.
Wie hoch ist der Nennstrom für das Leistungsschütz LA301014N-?
Das Leistungsschütz LA301014N- ist für einen Nennstrom von 10A bei der Anwendungskategorie AC-3 ausgelegt. Bei ohmscher Last in der Kategorie AC-1 beträgt der Nennstrom bis zu 25A.
Kann das Schütz bei hohen Umgebungstemperaturen eingesetzt werden?
Ja, das Gerät ist für einen Umgebungstemperaturbereich von -40°C bis +60°C im offenen Zustand spezifiziert. Dies ermöglicht einen flexiblen Einsatz sowohl in klimatisierten Schaltschränken als auch unter anspruchsvollen thermischen Bedingungen.
Welche Querschnitte können an den Hauptkontakten angeschlossen werden?
Die Hauptkontakte nehmen bei eindrähtiger Ausführung Querschnitte von 0,75 bis 6 mm² auf. Bei feindrähtigen Leitungen mit Aderendhülse liegt der zulässige Anschlussbereich zwischen 1 und 4 mm².
