Über dieses Produkt

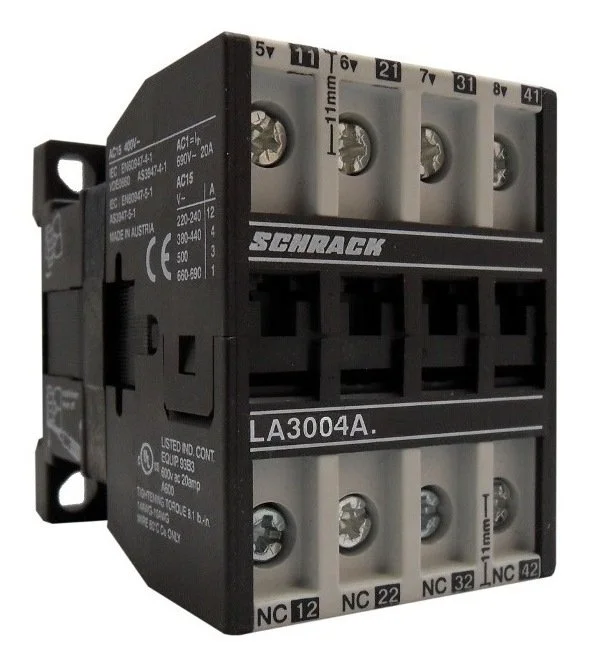

Das Hilfsschütz LA3004A3N- von Schrack mit 4 Öffnern ist ein elektroniktaugliches Schaltgerät für anspruchsvolle Steuerungsaufgaben. Es arbeitet mit einer Spulenspannung von 230V AC und bietet einen Nennstrom von 4A bei Baugröße LA3. Das kompakte Modul weist Abmessungen von 45 x 65 x 66 mm auf und hält Umgebungstemperaturen zwischen -40 °C und +60 °C stand. Zum Einsatz kommt das Gerät in der industriellen Automatisierungstechnik zur Realisierung von logischen Verknüpfungen und Signalverarbeitung. Der Artikel ist in 1 bis 3 Werktagen bei TELA versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Öffner Kontakte: Ermöglicht die zuverlässige Realisierung von Ruhekontakt-Schaltlogiken.
- Elektroniktauglichkeit: Unterstützt präzise Schaltvorgänge in stromsensiblen Steuerungsumgebungen.
- Baugröße LA3: Standardisierte Gehäuseform für eine platzsparende Montage in Schaltschränken.
- Spulenspannung 230V AC: Kompatibel mit gängigen Wechselspannungs-Steuerstromkreisen.
Anwendungsbereiche
- Steuerung von Schütz-Kombinationen in der Anlagentechnik
- Verarbeitung von Steuersignalen in Automatisierungssystemen
- Schaltung von Rückmelde- und Verriegelungskreisen
Technische Details
| EAN | 9004840673630 |
| HLief-Artikel Nummer | K3-07ND04 |
| Verlustleistung | 5,00W |
| VE | 66Stk |
| Optionales Zubehör | LA190100–; LA190101–; LA190138–; LA190139–; |
| Type Nr. | K3-07ND04 |
| CAD-Symbol | K |
| Hilfskontakte | 4 Öffner |
| Spulenspannung AC | 230V |
| Gerät | Hilfsschütz |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Type | Hilfsschütz |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,22kg/Stk |
| Nennstrom AC-15/230V | 4A |
| HxBxT mm | 65x45x66 |
| BxHxT mm | 45x65x66 |
| Nennstrom | 4A |
| Baugröße | LA3 |
| BEST. NR. | LA3004A3N |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA3004A3N- | EAN: 9004840673630 | Hersteller-Art.-Nr.: K3-07ND04
Downloads
| Foto: Hilfsschütz, 4A, 4Ö, 230VAC, elektroniktauglich |
| CAD Zeichnung: Hilfsschütz, 4A, 4Ö, 230VAC, elektroniktauglich |
| Maßbild: Hilfsschütz, 4A, 4Ö, 230VAC, elektroniktauglich Maßbild: Hilfsschütz, 4A, 4Ö, 230VAC, elektroniktauglich |
| Datenblatt: Hilfsschütz, 4A, 4Ö, 230VAC, elektroniktauglich |
| Katalogseite: Hilfsschütz, 4A, 4Ö, 230VAC, elektroniktauglich |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was bedeutet elektroniktauglich bei diesem Hilfsschütz?
Die Elektroniktauglichkeit des Schrack Hilfsschützes bedeutet, dass die Kontakte für den Einsatz in Steuerstromkreisen mit niedrigen Strömen und Spannungen optimiert sind. Dies gewährleistet eine hohe Schaltsicherheit bei der Übertragung von Signalen in SPS-Steuerungen oder anderen elektronischen Komponenten.
Kann das Schrack Hilfsschütz LA3004A3N direkt auf eine Hutschiene montiert werden?
Ja, das Hilfsschütz der Baugröße LA3 ist für die Standardmontage im Schaltschrank vorgesehen. Mit seinen Abmessungen von 45x65x66 mm lässt es sich effizient in Verteilungen integrieren.
Wie viele Öffnerkontakte besitzt das Modell LA3004A3N-?
Dieses Modell verfügt über 4 Öffnerkontakte (4Ö). Diese Konfiguration ermöglicht das gleichzeitige Trennen von vier verschiedenen Steuerstromkreisen bei Betätigung der 230V AC Spule.
Welche Spulenspannung benötigt das Hilfsschütz für den Betrieb?
Das Hilfsschütz Schrack LA3004A3N benötigt eine Steuerspannung von 230V AC. Stellen Sie sicher, dass Ihr Steuerstromkreis für diese Wechselspannung ausgelegt ist, um den einwandfreien Betrieb des Schützes zu garantieren.
