Über dieses Produkt

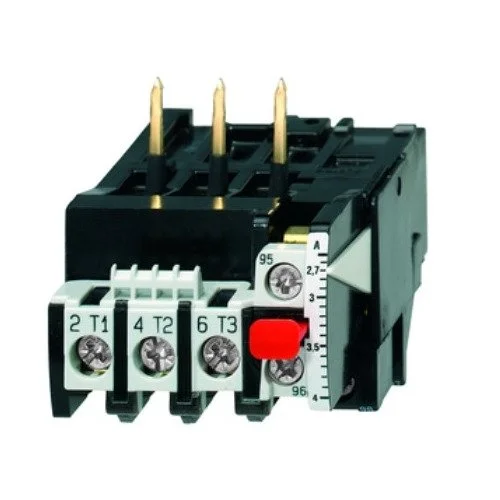

Das Motorschutzrelais 0.12-0.18A U12/16E…K3 mit Hand-Reset vom Hersteller Schrack bietet einen zuverlässigen Schutz für Elektromotoren im Strombereich von 0,12 bis 0,18 A. Das Gerät entspricht der Schutzklasse 10 und verfügt über eine Baugröße LA3 niedrig mit den Abmessungen 49x55x78 mm. Die Verlustleistung liegt bei 7,11 W, wobei das Relais für einen Umgebungstemperaturbereich von -40 °C bis +60 °C ausgelegt ist. Es ist für den direkten Anbau an die Schütze der Serien K(G)3-10 bis K(G)3-22 konzipiert. Dieses Motorschutzrelais ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Strombereich: 0,12-0,18A – präzise Überwachung kleiner Motorströme.
- Hand-Rückstellung: ermöglicht die manuelle Quittierung nach einer Auslösung.
- Kompakte Bauweise: 49x55x78 mm Maße für platzsparende Schaltschrankinstallation.
- Geräteklasse: Motorschutzrelais class 10 für definierte Auslösezeiten.
Anwendungsbereiche
- Schutz von Elektromotoren in industriellen Schaltanlagen.
- Absicherung von Antrieben in Kombination mit K(G)3-Schützen.
- Steuerungsbau bei Umgebungstemperaturen bis 60 °C.
Technische Details
| EAN | 9004840668360 |
| Baugröße | LA3 niedrig |
| VE | 68Stk |
| Strombereich | 0,12-0,18A |
| HLief-Artikel Nummer | U12/16E 0,18 K3 |
| Optionales Zubehör | LA100125– |
| CAD-Symbol | F |
| Verlustleistung | 7,11W |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type Nr. | U12/16 K3 |
| HxBxT mm | 55x49x78 |
| Type | Motorschutzrelais |
| BEST. NR. | LA300100K3 |
| BxHxT mm | 49x55x78 |
| Gerät | Motorschutzrelais class 10 |
| Nettogewicht | 0,10kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA300100K3 | EAN: 9004840668360 | Hersteller-Art.-Nr.: U12/16E 0,18 K3
Downloads
| CAD Zeichnung: Motorschutzrelais 0.12-0.18A U12/16E…K3 Hand-Reset |
| Maßbild: Motorschutzrelais 0.12-0.18A U12/16E…K3 Hand-Reset |
| Datenblatt: Motorschutzrelais 0.12-0.18A U12/16E…K3 Hand-Reset |
| Foto: Motorschutzrelais 0.12-0.18A U12/16E…K3 Hand-Reset |
| Katalogseite: Motorschutzrelais 0.12-0.18A U12/16E…K3 Hand-Reset |
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Für welche Schütz-Serien ist das Schrack Motorschutzrelais LA300100K3 geeignet?
Das Motorschutzrelais der Serie U12/16E ist speziell für den direkten Anbau an die Schütze der Typenreihen K(G)3-10 bis K(G)3-22 vorgesehen. Diese mechanische Kombination ermöglicht eine kompakte Montage im Schaltschrank.
Was bedeutet die Bezeichnung Hand-Reset bei diesem Thermorelais?
Die Hand-Rückstellung bedeutet, dass das Relais nach einer thermischen Auslösung manuell quittiert werden muss. Dies erhöht die Sicherheit, da ein automatischer Wiederanlauf des Motors nach einer Störung unterbunden wird.
Wie hoch ist der Einstellbereich für den Motornennstrom bei diesem Modell?
Dieses Motorschutzrelais ist für einen Strombereich von 0,12 Ampere bis 0,18 Ampere ausgelegt. Innerhalb dieses Bereichs lässt sich das Gerät präzise auf den Nennstrom des angeschlossenen Verbrauchers einstellen.
Ist das Motorschutzrelais U12/16E für extreme Umgebungstemperaturen geeignet?
Ja, das Relais arbeitet in einem weiten Umgebungstemperaturbereich. Es ist für den Betrieb bei Temperaturen von -40 °C bis zu +60 °C spezifiziert und damit für diverse industrielle Einsatzumgebungen robust ausgelegt.
