Über dieses Produkt

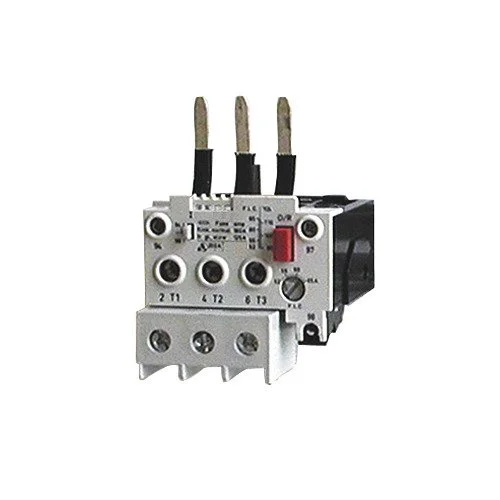

Das Motorschutzrelais 28.00-42.00A U3/74 von Schrack mit Hand-Reset dient der zuverlässigen Absicherung von Elektromotoren im Strombereich von 28 bis 42 Ampere. Das Gerät der Baugröße LA3 ist als Class 10 Motorschutzrelais konzipiert und weist eine Verlustleistung von 11,31 W auf. Bei Abmessungen von 90x69x96 mm ist es für den direkten Anbau an die Schütze der Serie K3-50 bis K3-74 ausgelegt. Der Betrieb ist in einem Umgebungstemperaturbereich von -40°C bis 60°C möglich. Diese Komponente ist für die elektromechanische Überwachung von Laststromkreisen in industriellen Anlagen vorgesehen. Das Motorschutzrelais 28.00-42.00A U3/74 ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Strombereich: 28-42A – präzise Einstellung für den Motornennstrom.
- Baugröße LA3 – passgenaue Integration in Schütze K3-50 bis K3-74.
- Hand-Reset-Funktion – manuelle Rückstellung nach einer Auslösung.
- Class 10 Auslösecharakteristik – schnelles Ansprechverhalten bei Überlast.
- Betriebstemperatur: -40°C bis 60°C – einsetzbar in anspruchsvollen Umgebungen.
Anwendungsbereiche
- Direktanbau an Schütze der Serie K3 für Motorabzweige.
- Schutz von Drehstrommotoren gegen thermische Überlast.
- Absicherung industrieller Steuerungen in Schaltanlagen.
Technische Details
| EAN | 9004840216479 |
| Verlustleistung | 11,31W |
| CAD-Symbol | F |
| HLief-Artikel Nummer | U3/7442 |
| BxHxT mm | 69x90x96 |
| HxBxT mm | 90x69x96 |
| Type Nr. | U3/74 |
| CAD-external terminals | 1 |
| BEST. NR. | LA300020 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,40kg/Stk |
| Type | Motorschutzrelais |
| Strombereich | 28-42A |
| VE | 16Stk |
| Gerät | Motorschutzrelais class 10 |
| Baugröße | LA3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA300020– | EAN: 9004840216479 | Hersteller-Art.-Nr.: U3/7442
Downloads
| CAD Zeichnung: Motorschutzrelais 28.00-42.00A U3/74 Hand-Reset |
| Maßbild: Motorschutzrelais 28.00-42.00A U3/74 Hand-Reset |
| Datenblatt: Motorschutzrelais 28.00-42.00A U3/74 Hand-Reset |
| Foto: Motorschutzrelais 28.00-42.00A U3/74 Hand-Reset |
| Schaltbild: Motorschutzrelais 28.00-42.00A U3/74 Hand-Reset |
| Katalogseite: Motorschutzrelais 28.00-42.00A U3/74 Hand-Reset |
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Für welche Schütz-Modelle ist das Schrack U3/74 Motorschutzrelais geeignet?
Das Motorschutzrelais der Baugröße LA3 ist speziell für den direkten Anbau an die Schütze der Serie K3-50 bis K3-74 konzipiert. Durch diese Kompatibilität lässt sich das Relais platzsparend direkt an das Schütz montieren.
Was bedeutet die Bezeichnung Class 10 bei diesem Motorschutzrelais?
Die Angabe Class 10 definiert die Auslösezeit des Motorschutzrelais bei Überlast. Ein Class 10 Relais ist so ausgelegt, dass es bei einem Strom, der das 7,2-fache des eingestellten Nennstroms beträgt, innerhalb von 10 Sekunden auslöst.
Kann das Motorschutzrelais LA300020 manuell zurückgesetzt werden?
Ja, dieses Modell verfügt über eine Hand-Reset-Funktion. Nach einer erfolgten Auslösung durch thermische Überlast muss das Relais manuell zurückgesetzt werden, um den Stromkreis wieder zu schließen.
Welchen Einstellbereich bietet das Schrack U3/7442?
Das Schrack Motorschutzrelais U3/74 mit der Artikelnummer LA300020 bietet einen einstellbaren Strombereich von 28 Ampere bis 42 Ampere. Dies ermöglicht eine exakte Anpassung an den Nennstrom des zu schützenden Motors.
