Description
Über dieses Produkt

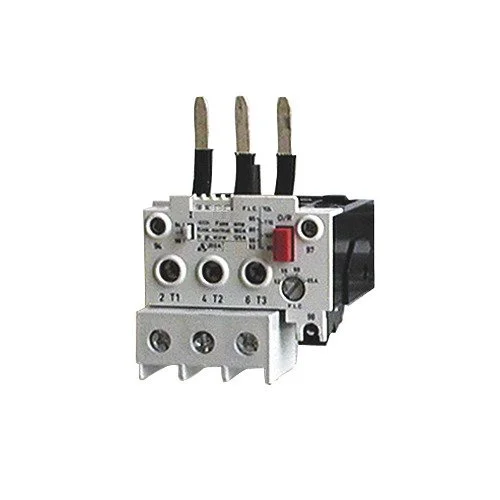

Das Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset von Schrack dient dem zuverlässigen Schutz elektrischer Motoren im Strombereich von 20 bis 28 Ampere. Dieses Modell der Baugröße LA3 ist als Class 10 Relais konzipiert und verfügt über eine integrierte Hand-Rückstellung für die manuelle Quittierung. Mit Abmessungen von 90x69x96 mm ist es für einen Umgebungstemperaturbereich von -40°C bis +60°C ausgelegt und weist eine Verlustleistung von 11,31 W auf. Das Relais ist speziell für die Montage an Schütze der Serie K3-50 bis K3-74 konstruiert. Dieses Bauteil erhalten Sie bei TELA in einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Strombereich: 20-28A – deckt spezifische Leistungsanforderungen bei Motoren ab.
- Auslöseklasse: Class 10 – sorgt für ein schnelles und präzises Abschaltverhalten im Fehlerfall.
- Baugröße LA3: Optimiert für den direkten Anbau an die Schütze-Serie K3-50 bis K3-74.
- Umgebungstemperatur: -40°C bis 60°C – ermöglicht den Einsatz in unterschiedlichen industriellen Umgebungen.
- Hand-Reset: Ermöglicht eine kontrollierte manuelle Rückstellung nach einer Auslösung.
Anwendungsbereiche
- Direktmontage an Schütze der Serie K3-50 bis K3-74
- Überlastschutz für Drehstrommotoren in Schaltanlagen
- Absicherung von Pumpensteuerungen und Lüftermotoren
- Schutz elektrischer Verbraucher in industriellen Automatisierungssystemen
Technische Details
| EAN | 9004840216486 |
| Verlustleistung | 11,31W |
| CAD-Symbol | F |
| BxHxT mm | 69x90x96 |
| HxBxT mm | 90x69x96 |
| BEST. NR. | LA300019 |
| Type Nr. | U3/74 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| HLief-Artikel Nummer | U3/7428 |
| Hersteller | Schrack |
| Strombereich | 20-28A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,40kg/Stk |
| Type | Motorschutzrelais |
| VE | 16Stk |
| Gerät | Motorschutzrelais class 10 |
| Baugröße | LA3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA300019– | EAN: 9004840216486 | Hersteller-Art.-Nr.: U3/7428
Downloads
| CAD Zeichnung: Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset |
| Maßbild: Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset |
| Datenblatt: Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset |
| Foto: Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset |
| Schaltbild: Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset |
| Katalogseite: Motorschutzrelais 20.00-28.00A U3/74 Hand-Reset |
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welche Schütze sind mit dem Motorschutzrelais Schrack U3/74 kompatibel?
Das Motorschutzrelais Schrack U3/74 ist speziell für den direkten Anbau an die Schütze der Serie K3-50 bis K3-74 ausgelegt. Diese mechanische Kombination ermöglicht eine kompakte Montage innerhalb Ihrer Schaltanlage.
Wie wird das Schrack U3/74 Motorschutzrelais nach einer Auslösung zurückgesetzt?
Dieses Modell verfügt über eine manuelle Hand-Rückstellung. Nachdem die Ursache für die Auslösung behoben wurde, kann das Relais über das Betätigungselement am Gerät wieder in den Betriebszustand versetzt werden.
Was bedeutet die Auslöseklasse 10 beim Schrack Motorschutzrelais?
Die Auslöseklasse 10 definiert das zeitliche Verhalten bei Überlast. Das Relais ist darauf ausgelegt, bei einer thermischen Überlast innerhalb von 10 Sekunden den Stromkreis zu unterbrechen, um den Motor effektiv vor Beschädigungen zu schützen.
Kann das Motorschutzrelais LA300019 auch bei extremen Temperaturen eingesetzt werden?
Ja, das Relais ist für einen weiten Umgebungstemperaturbereich von -40°C bis +60°C spezifiziert. Damit ist ein sicherer Betrieb in vielen industriellen Anwendungen unter anspruchsvollen Bedingungen gewährleistet.
