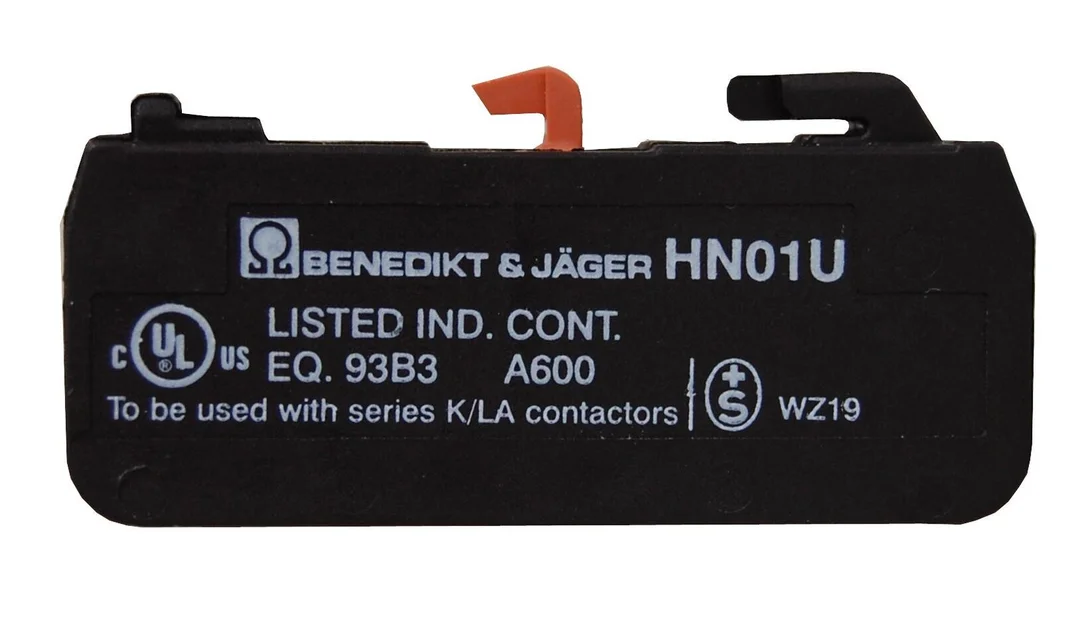

Der Schrack Hilfskontakt HN01U ist ein frontseitiger Öffner mit verzögerter Schaltfunktion, konzipiert für die Leistungsschütze der Serien LA2, LA3 und LA4. Das Bauteil weist eine Abmessung von 11x43x24 mm auf und ist für einen Nennstrom von 3A bei AC-15/230V ausgelegt. Die Komponente arbeitet in einem Temperaturbereich von -40°C bis 60°C und verfügt über eine Verlustleistung von 0,50W. Diese Hilfskontakt-Einheit dient der präzisen Erweiterung von Schützsteuerungen in der elektrischen Automatisierungstechnik. Wir liefern dieses Zubehör direkt ab Lager innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 1 Öffner verzögert – ermöglicht präzise Schaltverzögerungen in der Steuerung
- Nennstrom: 3A bei AC-15/230V – ausgelegt für gängige industrielle Lasten
- Kompakte Bauweise: 11x43x24 mm – platzsparende Montage auf Schrack Schützen
- Temperaturbeständigkeit: -40°C bis 60°C – einsetzbar in anspruchsvollen thermischen Umgebungen
Anwendungsbereiche
- Erweiterung von Leistungsschützen der Serie LA
- Realisierung von zeitverzögerten Abschaltvorgängen in Steuerungskreisen
- Integration in Schaltschrank-Systeme der Baugrößen LA3 und LA4
- Nachrüstung bestehender Schütz-Konfigurationen in der Industrietechnik
Technische Details
| EAN | 9004840200997 |
| Gerät | Zubehör |
| Baugröße | LA3; LA4 |
| VE | 10Stk |
| BEST. NR. | LA190139 |
| Basisbezeichnung | Hilfskontakt |
| CAD-Symbol | K |
| CAD-external terminals | 1 |
| Type Nr. | HN01U |
| Min. Umgebungstemperatur | -40°C |
| Type | Zubehör |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| Nennstrom AC-15/230V | 3A |
| Hilfskontakte | 1 Öffner |
| Zubehör | Hilfskontakt |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | HN01U |
| Nettogewicht | 0,02kg/Stk |
| Nennstrom | 3A |
| BxHxT mm | 11x43x24 |
| Zusätzliche Hilfskontakte | 1 Öffner verzögert |
| HxBxT mm | 43x11x24 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA190139– | EAN: 9004840200997 | Hersteller-Art.-Nr.: HN01U
Downloads
| CAD Zeichnung: Hilfskontakt fronts. 1Spät-Ö, 3A für LA2, LA3004-LA3115, LA4 |
| Maßbild: Hilfskontakt fronts. 1Spät-Ö, 3A für LA2, LA3004-LA3115, LA4 |
| Datenblatt: Hilfskontakt fronts. 1Spät-Ö, 3A für LA2, LA3004-LA3115, LA4 |
| Foto: Hilfskontakt fronts. 1Spät-Ö, 3A für LA2, LA3004-LA3115, LA4 |
| Schaltbild: Hilfskontakt fronts. 1Spät-Ö, 3A für LA2, LA3004-LA3115, LA4 |
| Katalogseite: Hilfskontakt fronts. 1Spät-Ö, 3A für LA2, LA3004-LA3115, LA4 |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Für welche Schütz-Serien ist der Schrack HN01U Hilfskontakt geeignet?
Der Hilfskontakt ist speziell für die Schrack Leistungsschütze der Serien LA2, LA3 und LA4 konzipiert. Er lässt sich frontseitig direkt an den jeweiligen Schütz montieren, um eine zusätzliche Schaltfunktion als Öffner zu realisieren.
Was bedeutet die Bezeichnung „1 Spät-Ö“ bei diesem Hilfskontakt?
Die Bezeichnung „1 Spät-Ö“ steht für einen Öffner-Kontakt mit verzögerter Schaltcharakteristik. Dies ist insbesondere für Steuerungsabläufe erforderlich, bei denen ein Signal erst zeitversetzt nach dem Hauptschaltvorgang unterbrochen werden soll.
Welche Nennstromstärke deckt der Hilfskontakt HN01U ab?
Der Hilfskontakt ist für einen Nennstrom von 3A bei einer Spannung von 230V in der Kategorie AC-15 ausgelegt. Diese Spezifikation stellt die zuverlässige Ansteuerung in elektrischen Steuerstromkreisen sicher.
Kann der Hilfskontakt HN01U unter extremen Temperaturen eingesetzt werden?
Ja, der Schrack HN01U ist für einen breiten Umgebungstemperaturbereich von -40°C bis +60°C spezifiziert. Damit ist das Bauteil für den Einsatz in unterschiedlichen industriellen Schaltschrankumgebungen bestens geeignet.
