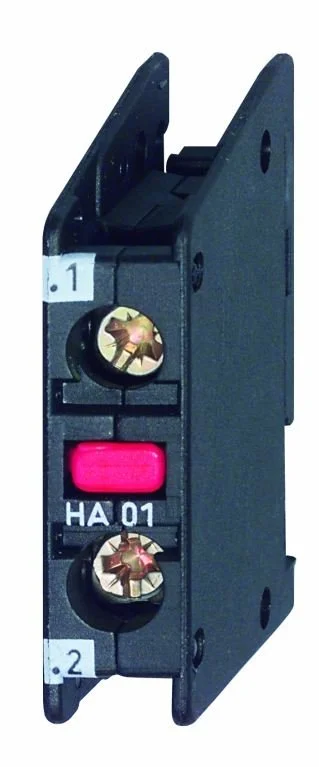

Der frontseitige Schrack Hilfskontakt HA01 mit 1 Öffner dient zur Erweiterung der Leistungsschütze der Serien LA2, LA3 und LA4. Dieses Zubehörteil ist für einen Nennstrom von 6A bei AC-15/230V ausgelegt und weist Abmessungen von 11 x 43 x 24 mm auf. Die Montage erfolgt direkt frontseitig, wodurch die funktionale Schalteinheit kompakt bleibt. Das Bauteil ist für Umgebungstemperaturen zwischen -40°C und 60°C spezifiziert und weist eine Verlustleistung von 1,50W auf. Als Komponente für elektromechanische Schütze der Baugröße LA3 und LA4 ist er für industrielle Steuerungsanwendungen konzipiert. Der Artikel ist mit einer Lieferzeit von 1 bis 3 Werktagen bei TELA verfügbar. Jetzt den Hilfskontakt LA190135– online bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 1 Öffner – ermöglicht die zuverlässige Signalisierung des Schaltzustands.
- Nennstrom: 6A bei 230V AC-15 – geeignet für gängige Steuerstromkreise in der Schütztechnik.
- Baugröße: Kompatibel mit LA3 und LA4 – passgenaue Integration in bestehende Schütz-Systeme.
- Abmessungen: 11 x 43 x 24 mm – platzsparende Montage auf der Frontseite.
- Temperaturbereich: -40°C bis 60°C – robuster Einsatz unter wechselnden klimatischen Bedingungen.
Anwendungsbereiche
- Erweiterung von Leistungsschützen in industriellen Schaltanlagen.
- Integration in Steuerstromkreise zur Statusüberwachung von Schalteinheiten.
- Nachrüstung bestehender Schütz-Systeme der Serie LA3 und LA4 durch frontseitige Montage.
Technische Details
| EAN | 9004840200966 |
| Gerät | Zubehör |
| Baugröße | LA3; LA4 |
| VE | 10Stk |
| Basisbezeichnung | Hilfskontakt |
| CAD-Symbol | K |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,03kg/Stk |
| Nennstrom AC-15/230V | 6A |
| Type | Zubehör |
| Nennstrom | 6A |
| Hersteller | Schrack |
| Hilfskontakte | 1 Öffner |
| Zubehör | Hilfskontakt |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type Nr. | HA01 |
| Verlustleistung | 1,50W |
| BEST. NR. | LA190135 |
| BxHxT mm | 11x43x24 |
| Zusätzliche Hilfskontakte | 1 Öffner |
| HxBxT mm | 43x11x24 |
| HLief-Artikel Nummer | HA01 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA190135– | EAN: 9004840200966 | Hersteller-Art.-Nr.: HA01
Downloads
| Foto: Hilfskontakt frontseitig 1Ö, 6A für LA2, LA3004-LA3115, LA4 |
| CAD Zeichnung: Hilfskontakt frontseitig 1Ö, 6A für LA2, LA3004-LA3115, LA4 |
| Maßbild: Hilfskontakt frontseitig 1Ö, 6A für LA2, LA3004-LA3115, LA4 |
| Datenblatt: Hilfskontakt frontseitig 1Ö, 6A für LA2, LA3004-LA3115, LA4 |
| Schaltbild: Hilfskontakt frontseitig 1Ö, 6A für LA2, LA3004-LA3115, LA4 |
| Katalogseite: Hilfskontakt frontseitig 1Ö, 6A für LA2, LA3004-LA3115, LA4 |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Ist der Hilfskontakt HA01 mit Schützen der Serie LA2 kompatibel?
Ja, der frontseitige Hilfskontakt HA01 ist speziell für die Leistungsschütze der Serien LA2, LA3 und LA4 konzipiert. Er lässt sich problemlos frontseitig montieren, um die Schaltkapazität um einen Öffner zu erweitern.
Welche elektrische Last verträgt der Hilfskontakt im Betrieb?
Der Hilfskontakt ist für einen Nennstrom von 6A bei einer AC-15 Spannung von 230V ausgelegt. Damit ist er ideal für Standard-Steuerstromkreise innerhalb von elektromechanischen Schützen geeignet.
Wie wird der Schrack HA01 Hilfskontakt am Schütz montiert?
Dieser Hilfskontakt ist für eine frontseitige Montage am Leistungsschütz vorgesehen. Dies ermöglicht eine einfache Installation ohne zusätzliche seitliche Platzansprüche im Schaltschrank.
Kann der Hilfskontakt auch bei Minustemperaturen verwendet werden?
Ja, das Bauteil ist für einen Umgebungstemperaturbereich von -40°C bis 60°C spezifiziert. Damit deckt es einen breiten industriellen Temperaturbereich sicher ab.
