Über dieses Produkt

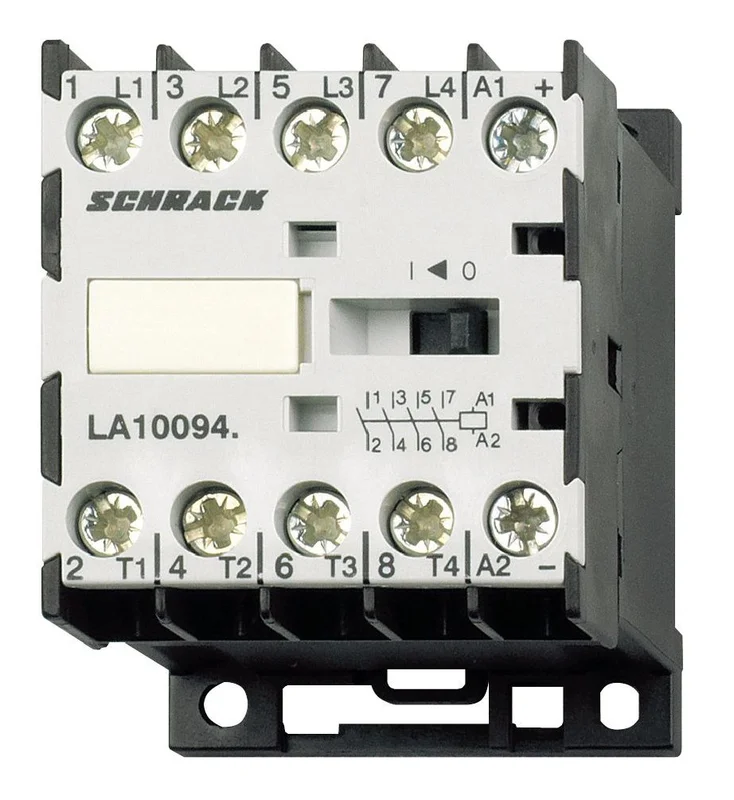

Das Mini-Leistungsschütz von Schrack mit 20A Nennstrom und 4poliger Ausführung ist für eine Spulenspannung von 230VAC ausgelegt. Mit einer kompakten Baugröße von 45x58x49 mm findet das Gerät in platzkritischen Schaltschränken Anwendung. Es bietet eine Nennleistung von 4kW bei AC-3/400V und verfügt über vier Schließer als Hauptkontakte. Die Umgebungstemperatur kann zwischen -40°C und 60°C variieren, was einen flexiblen Einsatz ermöglicht. Das Schütz steuert zuverlässig Lasten in industriellen oder gebäudetechnischen Schaltanlagen. Ihre Bestellung trifft innerhalb von 1 bis 3 Werktagen bei Ihnen ein, wenn Sie dieses Mini-Leistungsschütz bei TELA online kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A: Ausgelegt für anspruchsvolle Schaltlasten im Bereich AC-1.
- 4polige Ausführung: Ermöglicht das gleichzeitige Schalten von vier Stromkreisen.
- Kompaktes Design: Die Baugröße LA1 benötigt nur 45 mm Breite für eine platzsparende Montage.
- Spulenspannung 230VAC: Standardisierte Steuerspannung für einfache Integration in bestehende Steuerungen.
- Hoher Temperaturbereich: Betriebssicher zwischen -40°C und 60°C Umgebungstemperatur.
Anwendungsbereiche
- Schalten von ohmschen Lasten in der Gebäudeautomation.
- Steuerung von Motoren und Antrieben in Maschinen.
- Einsatz in Unterverteilungen mit begrenztem Platzangebot.
- Schaltanwendungen in industriellen Steuerungsstromkreisen.
Technische Details
| EAN | 9004840388961 |
| Nennstrom AC-1/690V | 20A |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Nettogewicht | 0,16kg/Stk |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Verlustleistung | 3,20W |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennleistung AC-3/400V | 4kW |
| Type | Mini-Leistungsschütz |
| BxHxT mm | 45x58x49 |
| Nennstrom AC-3/400V | 9A |
| BEST. NR. | LA100943 |
| HxBxT mm | 58x45x49 |
| HLief-Artikel Nummer | K1-09D00-40 230 |
| Hauptkontakte | 4 Schließer |
| Gerät | Schütz |
| Type Nr. | K1-09D00-40 |
| Nennstrom | 20A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100943– | EAN: 9004840388961 | Hersteller-Art.-Nr.: K1-09D00-40 230
Downloads
| CAD Zeichnung: Mini-Leistungsschütz, 20A, 4polig, 230VAC |
| Maßbild: Mini-Leistungsschütz, 20A, 4polig, 230VAC |
| Datenblatt: Mini-Leistungsschütz, 20A, 4polig, 230VAC |
| Foto: Mini-Leistungsschütz, 20A, 4polig, 230VAC Foto: Mini-Leistungsschütz, 20A, 4polig, 230VAC |
| Katalogseite: Mini-Leistungsschütz, 20A, 4polig, 230VAC Katalogseite: Mini-Leistungsschütz, 20A, 4polig, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung bietet das Schütz K1-09D00-40 bei AC-3/400V?
Das Mini-Leistungsschütz LA100943 von Schrack bietet eine Nennleistung von 4kW bei einem Nennstrom von 9A in der Anwendungskategorie AC-3/400V.
Wie viele Kontakte besitzt das Schütz LA100943?
Das Gerät ist als 4poliges Mini-Leistungsschütz ausgeführt und verfügt über 4 Schließer als Hauptkontakte.
Welche Abmessungen hat das Schrack Mini-Leistungsschütz der Baugröße LA1?
Das Schütz weist eine kompakte Bauweise auf und hat die Abmessungen 45 mm (Breite) x 58 mm (Höhe) x 49 mm (Tiefe).
Kann das Mini-Leistungsschütz auch bei extremen Temperaturen betrieben werden?
Ja, das Schütz ist für einen weiten Umgebungstemperaturbereich spezifiziert und kann bei Temperaturen von -40°C bis zu 60°C zuverlässig eingesetzt werden.
