Description
Über dieses Produkt

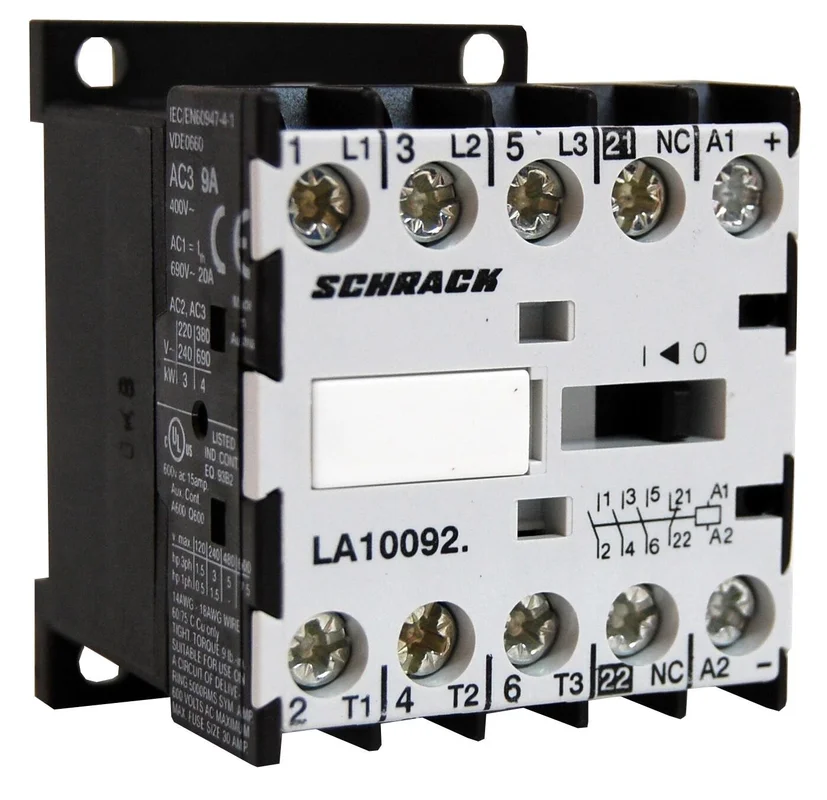

Das Mini-Leistungsschütz von Schrack mit 20A Nennstrom und 230VAC Spulenspannung steuert elektrische Lasten zuverlässig in kompakten Schaltanlagen. Dieses 3-polige Gerät bietet einen integrierten Öffner-Hilfskontakt und erreicht eine Nennleistung von 4kW bei 400V (AC-3). Mit seinen kompakten Abmessungen von 45x58x49 mm ist es für den Betrieb in einem Temperaturbereich von -40°C bis +60°C ausgelegt. Elektrotechniker nutzen dieses Schütz zur Schaltung von Motoren, Heizungen oder Beleuchtungssystemen in Schaltschränken mit begrenztem Platzangebot. Sie erhalten dieses Schütz bei TELA innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A (AC-1): Ermöglicht hohe Schaltleistungen bei kompaktem Gehäuseformat.
- Baugröße LA1: Kompakte Bauweise mit 45 mm Breite für platzsparende Montage auf Hutschienen.
- Integrierter Hilfskontakt: Ausgestattet mit einem Öffner (Ö) für Statusrückmeldungen oder Verriegelungsschaltungen.
- Großer Temperaturbereich: Zuverlässige Funktion bei Umgebungstemperaturen von -40°C bis +60°C.
Anwendungsbereiche
- Steuerung von elektrischen Motoren in Industrieanlagen und im Maschinenbau.
- Schalten von ohmschen Lasten wie Heizungselementen in Haustechnik und Gewerbe.
- Einsatz in Beleuchtungssystemen, die eine zuverlässige 3-polige Trennung erfordern.
Technische Details
| EAN | 9004840275094 |
| Nennstrom AC-1/690V | 20A |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Nettogewicht | 0,16kg/Stk |
| HLief-Artikel Nummer | K1-09D01 230 |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Hilfskontakte | 1 Öffner |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennleistung AC-3/400V | 4kW |
| Type | Mini-Leistungsschütz |
| BxHxT mm | 45x58x49 |
| Nennstrom AC-3/400V | 9A |
| Hauptkontakte | 3 Schließer |
| Verlustleistung | 2,70W |
| HxBxT mm | 58x45x49 |
| Gerät | Schütz |
| BEST. NR. | LA100923 |
| Nennstrom | 20A |
| Type Nr. | K1-09D01 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100923– | EAN: 9004840275094 | Hersteller-Art.-Nr.: K1-09D01 230
Downloads
| CAD Zeichnung: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC |
| Maßbild: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC |
| Datenblatt: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC |
| Foto: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC |
| Schaltbild: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC |
| Katalogseite: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC Katalogseite: Mini-Leistungsschütz, 20A, 3polig, 1Ö, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung hat das Schütz K1-09D01 bei 400V?
Das Mini-Leistungsschütz Schrack K1-09D01 bietet bei einer Spannung von 400V im AC-3 Betrieb eine Nennleistung von 4kW. Der Nennstrom liegt in diesem Betriebsbereich bei 9A.
Besitzt das 230V Mini-Leistungsschütz einen Hilfskontakt?
Ja, dieses Gerät ist bereits ab Werk mit einem integrierten Hilfskontakt in der Ausführung als Öffner (1Ö) ausgestattet. Dies ermöglicht die einfache Einbindung in Steuerungs- oder Meldeschaltungen.
Wie breit ist das Schütz für die Montage im Schaltschrank?
Das Schütz hat eine Breite von 45 mm. Zusammen mit einer Höhe von 58 mm und einer Tiefe von 49 mm eignet es sich hervorragend für beengte Platzverhältnisse in kompakten elektrotechnischen Anlagen.
Kann das Schütz bei extremen Temperaturen betrieben werden?
Ja, das Schütz ist für einen weiten Umgebungstemperaturbereich spezifiziert. Es arbeitet zuverlässig bei Temperaturen zwischen minimal -40°C und maximal +60°C.
