Über dieses Produkt

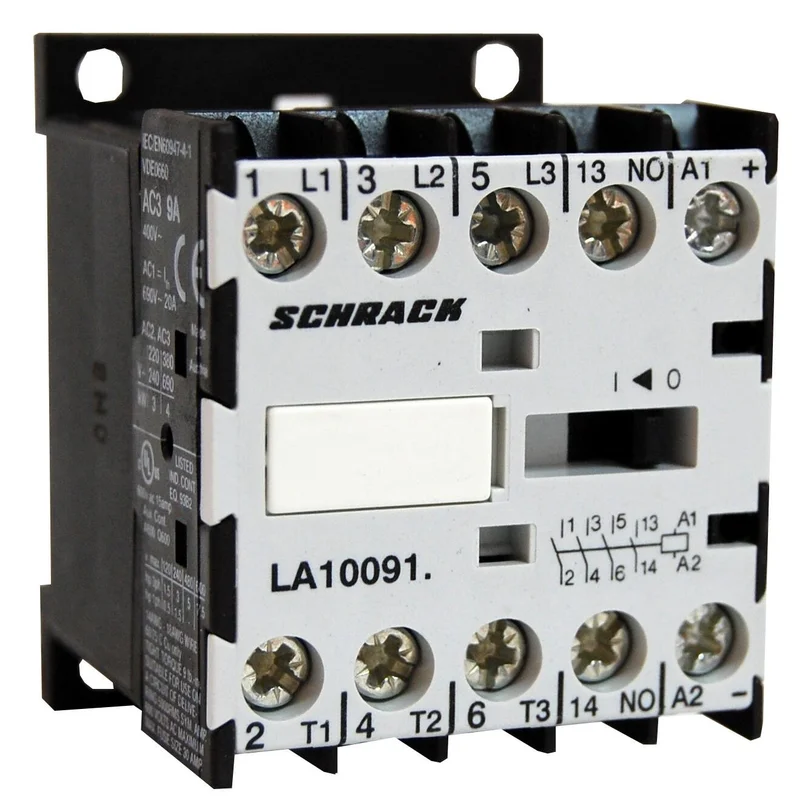

Das Mini-Leistungsschütz von Schrack mit 20A Nennstrom und 3 Polen ist ein kompaktes Schaltgerät für präzise Steuerungsaufgaben. Es arbeitet mit einer Spulenspannung von 24V DC und verfügt über einen integrierten Hilfskontakt als Schließer. Mit seinen kompakten Abmessungen von 45x58x49 mm findet das Schütz in engen Schaltanlagen Platz und deckt eine Nennleistung von 4 kW bei AC-3/400V ab. Der Betrieb ist in einem Temperaturbereich von -40°C bis 60°C möglich, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Das Mini-Leistungsschütz ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A (AC-1): Ermöglicht das Schalten von Lasten bis 20A für effizienten Betrieb.
- Spulenspannung 24V DC: Geeignet für Standard-Steuerstromkreise mit Gleichspannung.
- Baugröße LA1: Kompakte Bauform mit 45 mm Breite für platzsparende Montage auf engem Raum.
- Integrierter Hilfskontakt: Ausgestattet mit 1 Schließer für direkte Rückmeldungen im System.
Anwendungsbereiche
- Steuerung von Motoren in industriellen Schaltanlagen und Maschinensteuerungen.
- Schaltung von Heizungen und Beleuchtungsanlagen in der Gebäudetechnik.
- Automatisierungstechnik zur Schaltung von Lasten über SPS-Ausgänge.
Technische Details
| EAN | 9004840275117 |
| BEST. NR. | LA100915 |
| Nennstrom AC-1/690V | 20A |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Inkludierte Hilfskontakte | 1 Schließer |
| Nettogewicht | 0,16kg/Stk |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Hilfskontakte | 1 Schließer |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Nennleistung AC-3/400V | 4kW |
| Type | Mini-Leistungsschütz |
| BxHxT mm | 45x58x49 |
| Nennstrom AC-3/400V | 9A |
| Spulenspannung DC | 24V |
| Verlustleistung | 4,50W |
| Hauptkontakte | 3 Schließer |
| HxBxT mm | 58x45x49 |
| Type Nr. | K1-09D10 |
| Gerät | Schütz |
| HLief-Artikel Nummer | K1-09D10=24 |
| Nennstrom | 20A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100915– | EAN: 9004840275117 | Hersteller-Art.-Nr.: K1-09D10=24
Downloads
| CAD Zeichnung: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC |
| Maßbild: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC |
| Datenblatt: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC |
| Foto: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC |
| Schaltbild: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC |
| Katalogseite: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC Katalogseite: Mini-Leistungsschütz, 20A, 3polig, 1S, 24VDC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welchen Nennstrom schaltet das Schrack Mini-Leistungsschütz K1-09D10?
Das Mini-Leistungsschütz ist für einen Nennstrom von 20A bei AC-1 Betrieb ausgelegt. Bei AC-3 Anwendungen, wie sie für Motorsteuerungen typisch sind, liegt der Nennstrom bei 9A.
Wofür wird der integrierte Hilfskontakt des K1-09D10 benötigt?
Der integrierte Hilfskontakt (1 Schließer) dient zur Rückmeldung des Schaltzustands an eine übergeordnete Steuerung. Dies ermöglicht die Überwachung der Schaltvorgänge in industriellen Automatisierungssystemen.
Kann das Schütz direkt mit einer 24V DC Steuerung betrieben werden?
Ja, das Schütz verfügt über eine Spulenspannung von 24V DC. Damit lässt es sich problemlos direkt aus SPS-Ausgängen oder anderen 24V-Gleichstrom-Steuerkreisen ansteuern.
Ist das Schütz für den Einbau in beengten Schaltschränken geeignet?
Dank der kompakten Baugröße LA1 und den Abmessungen von 45x58x49 mm ist dieses Leistungsschütz platzsparend konzipiert. Es ist daher besonders geeignet für Anlagen, in denen nur ein begrenzter Bauraum zur Verfügung steht.
