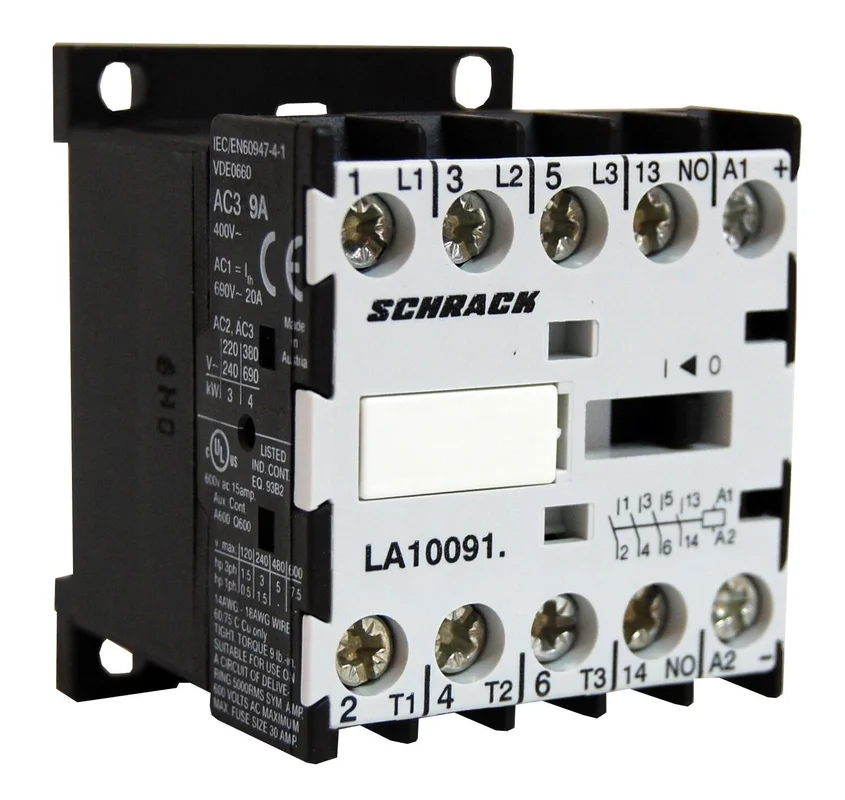

Das Mini-Leistungsschütz von Schrack (Typ K1-09D10 230) ist ein 3-poliges Schaltgerät mit einer Spulenspannung von 230VAC und einem Nennstrom von 20A. Das kompakte Schütz verfügt über 3 Schließer als Hauptkontakte sowie einen integrierten Hilfskontakt (1 Schließer) und ist für einen Umgebungstemperaturbereich von -40°C bis 60°C ausgelegt. Mit seinen Abmessungen von 45x58x49 mm ermöglicht es eine platzsparende Installation in Schaltschränken und Verteilungen. Es dient zur zuverlässigen Steuerung von Motoren bis zu einer Nennleistung von 4kW bei 400V. Das Mini-Leistungsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A: Ausgelegt für anspruchsvolle Schaltaufgaben im Bereich AC-1.
- Baugröße LA1: Kompakte Abmessungen von 45x58x49 mm für effiziente Platznutzung.
- Integrierter Hilfskontakt: 1 Schließer direkt am Gerät für erweiterte Steuerungsfunktionen.
- Betriebstemperatur: Einsatzfähig in einem weiten Bereich von -40°C bis 60°C.
- Leistungsstark: Schaltet Motoren mit einer Nennleistung von bis zu 4kW bei 400V AC-3.
Anwendungsbereiche
- Steuerung von elektrischen Motoren in Industrieanlagen
- Automatisierungstechnik in Maschinenbau-Steuerungen
- Schaltung von Heizsystemen und Beleuchtungsstromkreisen
- Integration in Schaltgerätekombinationen und Unterverteilungen
Technische Details
| EAN | 9004840275070 |
| Nennstrom AC-1/690V | 20A |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Inkludierte Hilfskontakte | 1 Schließer |
| Nettogewicht | 0,16kg/Stk |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Hilfskontakte | 1 Schließer |
| Max. Umgebungstemperatur | 60°C |
| Verlustleistung | 0,45W |
| Verpackungseinheit | 1Stk |
| Nennleistung AC-3/400V | 4kW |
| Type | Mini-Leistungsschütz |
| BxHxT mm | 45x58x49 |
| Nennstrom AC-3/400V | 9A |
| Hauptkontakte | 3 Schließer |
| HxBxT mm | 58x45x49 |
| HLief-Artikel Nummer | K1-09D10 230 |
| Type Nr. | K1-09D10 |
| Gerät | Schütz |
| BEST. NR. | LA100913 |
| Nennstrom | 20A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100913– | EAN: 9004840275070 | Hersteller-Art.-Nr.: K1-09D10 230
Downloads
| CAD Zeichnung: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC |
| Maßbild: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC |
| Datenblatt: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC |
| Foto: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC |
| Schaltbild: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC |
| Katalogseite: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC Katalogseite: Mini-Leistungsschütz, 20A, 3polig, 1S, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Spulenspannung hat das Mini-Leistungsschütz LA100913?
Das Mini-Leistungsschütz von Schrack besitzt eine Spulenspannung von 230VAC. Damit ist es für den Standardbetrieb an einphasigen 230V-Steuerstromkreisen ausgelegt.
Wie hoch ist die Nennleistung des Schützes bei 400V?
Dieses Mini-Leistungsschütz ist für eine Nennleistung von 4kW bei 400V im AC-3 Betrieb spezifiziert. Der Nennstrom im AC-3 Betrieb beträgt dabei 9A.
Ist bei diesem Schütz ein Hilfskontakt verbaut?
Ja, das Modell K1-09D10 verfügt über einen inkludierten Hilfskontakt in der Ausführung als Schließer (1S). Dies erleichtert die Anbindung an übergeordnete Steuerungen.
Wie sind die Abmessungen des Schützes LA100913?
Das Mini-Leistungsschütz hat eine Breite von 45 mm, eine Höhe von 58 mm und eine Tiefe von 49 mm. Aufgrund der kompakten Baugröße LA1 ist es besonders platzsparend in Schaltschränken montierbar.
