Über dieses Produkt

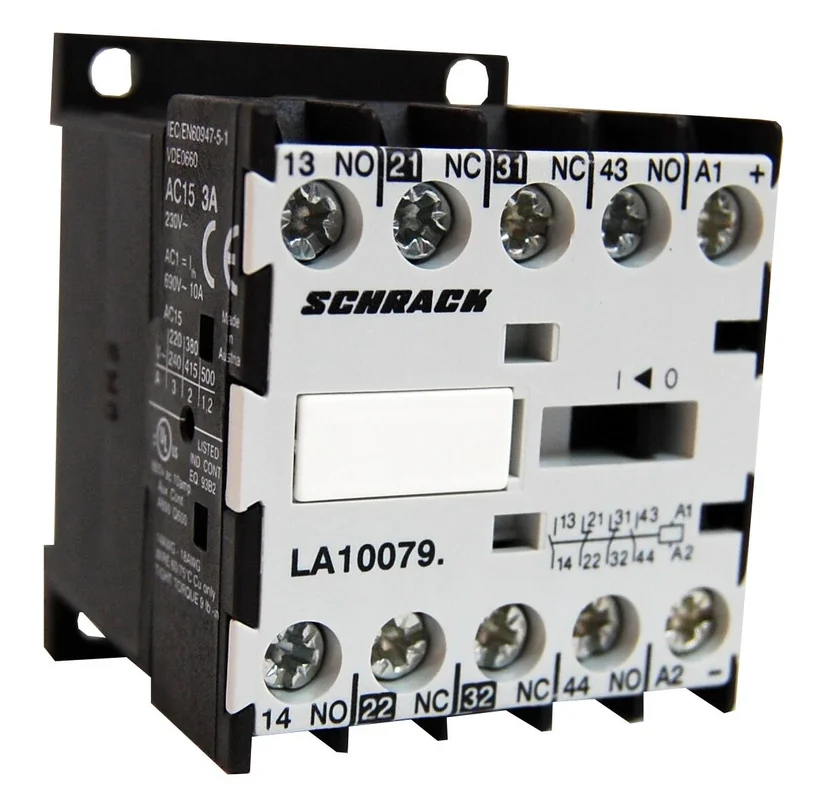

Das Mini-Hilfsschütz von Schrack (Typ K1-07D22=24) ist ein kompaktes Schaltgerät mit 24VDC Spulenspannung und einer Konfiguration von 2 Schließern sowie 2 Öffnern. Das Gerät der Baugröße LA1 ist für einen Nennstrom von 3A (AC-15/230V) ausgelegt und weist Abmessungen von 45x58x49 mm auf. Die Verlustleistung beträgt 3,50W bei einem Nettogewicht von 0,16kg pro Stück. Die Umgebungstemperatur kann zwischen -40°C und +60°C liegen, was den Einsatz in verschiedenen technischen Umgebungen ermöglicht. Dieses Mini-Hilfsschütz ist für Steuerstromkreise konzipiert und kann innerhalb von 1 bis 3 Werktagen bei TELA bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 24VDC – ermöglicht den direkten Anschluss an Gleichstrom-Steuerkreise.
- Kontaktkonfiguration: 2 Schließer + 2 Öffner – bietet Flexibilität bei der Signalverarbeitung.
- Kompaktes Design: 45x58x49 mm – platzsparende Montage in Schaltschränken der Baugröße LA1.
- Temperaturbereich: -40°C bis +60°C – robuster Einsatz in industriellen Umgebungen.
- Nennstrom: 3A – ausgelegt für Standardanwendungen in der Elektrotechnik.
Anwendungsbereiche
- Steuerung von Schützen und Relais in der Automatisierungstechnik.
- Signalverarbeitung in industriellen Steuerstromkreisen.
- Einbau in kompakte Verteilungen und Gehäuse, in denen wenig Platz zur Verfügung steht.
Technische Details
| EAN | 9004840275056 |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Gerät | Hilfsschütz |
| Nettogewicht | 0,16kg/Stk |
| Type | Mini-Hilfsschütz |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| BEST. NR. | LA100795 |
| Hersteller | Schrack |
| Type Nr. | K1-07D22 |
| Nennstrom AC-15/230V | 3A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Inkludierte Hilfskontakte | 2 Schließer + 2 Öffner |
| Verlustleistung | 3,50W |
| HLief-Artikel Nummer | K1-07D22=24 |
| BxHxT mm | 45x58x49 |
| Spulenspannung DC | 24V |
| Optionales Zubehör | LA190153–; LA190154–; LA190155–; LA190156–; |
| Nennstrom | 3A |
| Hilfskontakte | 2 Schließer + 2 Öffner |
| HxBxT mm | 58x45x49 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100795– | EAN: 9004840275056 | Hersteller-Art.-Nr.: K1-07D22=24
Downloads
| Foto: Mini-Hilfsschütz, 3A, 2 Schließer + 2 Öffner, 24VDC |
| CAD Zeichnung: Mini-Hilfsschütz, 3A, 2 Schließer + 2 Öffner, 24VDC |
| Maßbild: Mini-Hilfsschütz, 3A, 2 Schließer + 2 Öffner, 24VDC |
| Datenblatt: Mini-Hilfsschütz, 3A, 2 Schließer + 2 Öffner, 24VDC |
| Katalogseite: Mini-Hilfsschütz, 3A, 2 Schließer + 2 Öffner, 24VDC Katalogseite: Mini-Hilfsschütz, 3A, 2 Schließer + 2 Öffner, 24VDC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird ein Schrack Mini-Hilfsschütz LA1 verwendet?
Das Mini-Hilfsschütz wird primär in Steuerstromkreisen eingesetzt, um Signalbefehle weiterzuleiten oder größere Schütze anzusteuern. Es dient als kompakte Schnittstelle in der industriellen Elektrotechnik, wenn nur begrenzter Platz vorhanden ist.
Welche Spannung benötigt das Mini-Hilfsschütz K1-07D22?
Dieses Modell arbeitet mit einer Spulenspannung von 24VDC (Gleichspannung). Bitte stellen Sie sicher, dass Ihre Steuerspannung exakt 24V Gleichstrom entspricht, um eine korrekte Funktion zu gewährleisten.
Wie sind die Kontakte beim Schütz LA100795 konfiguriert?
Das Hilfsschütz verfügt über insgesamt vier Kontakte, unterteilt in 2 Schließer (NO) und 2 Öffner (NC). Diese Anordnung bietet vielseitige Möglichkeiten für Schaltungslogiken in der Automatisierung.
Ist für das Schütz LA100795 Zubehör erhältlich?
Ja, für die Schütze der Serie LA sind verschiedene optionale Zubehörteile wie Hilfskontaktblöcke verfügbar. Passende Artikel sind unter anderem LA190153, LA190154, LA190155 und LA190156.
