Über dieses Produkt

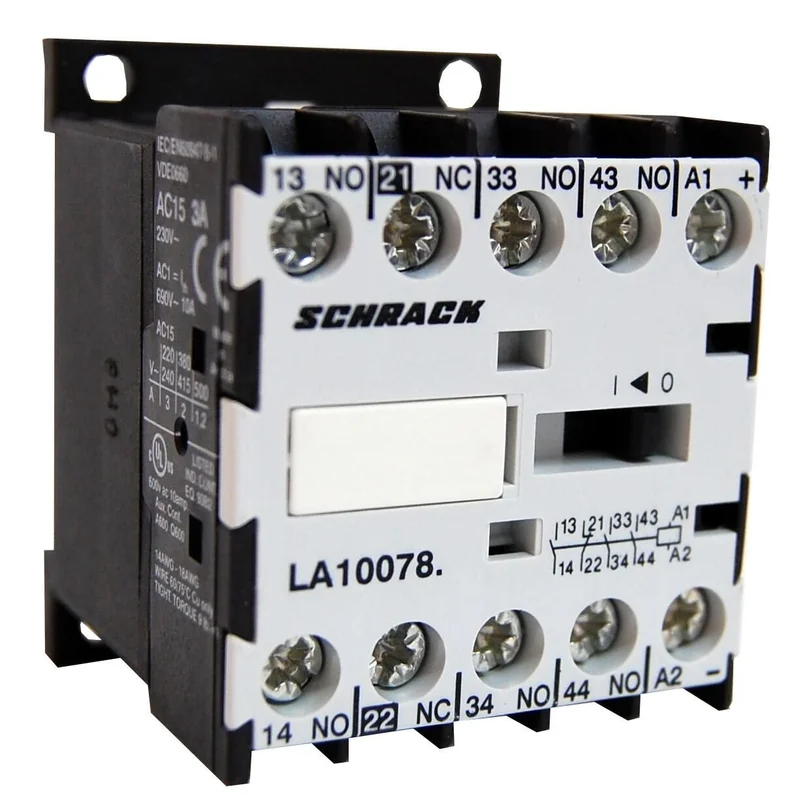

Das Mini-Hilfsschütz von Schrack (Type K1-07D31=24) ist ein kompaktes Schaltgerät mit 3 Schließern und 1 Öffner für 24VDC Spulenspannung. Das Gerät der Baugröße LA1 weist einen Nennstrom von 3A bei einer Verlustleistung von 4,00W auf. Mit seinen Maßen von 45x58x49 mm ist es für platzsparende Installationen konzipiert und arbeitet in einem Umgebungstemperaturbereich von -40°C bis 60°C. Dieses Hilfsschütz findet Anwendung in der Steuerungstechnik und bei elektromechanischen Schaltvorgängen in Schaltanlagen. Der Versand erfolgt innerhalb von 1 bis 3 Werktagen direkt ab Lager bei TELA. Dieses Schütz kaufen Sie bequem online, Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße LA1: Kompakte Abmessungen von 45x58x49 mm ermöglichen eine einfache Montage in engen Gehäusen.
- Kontaktsatz: 3 Schließer und 1 Öffner bieten Flexibilität für verschiedene Steuerstromkreise.
- Spulenspannung 24VDC: Geeignet für gängige Steuerspannungen in der Automatisierungstechnik.
- Temperaturbereich: Robuster Betrieb bei Umgebungstemperaturen zwischen -40°C und 60°C.
Anwendungsbereiche
- Steuerung von Motorschützen und größeren Leistungsschützen in der Industrie.
- Integration in industrielle Steuerungs- und Automatisierungssysteme.
- Signalverarbeitung in elektromechanischen Schaltkreisen.
Technische Details
| EAN | 9004840668681 |
| Hilfskontakte | 3 Schließer + 1 Öffner |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Gerät | Hilfsschütz |
| Type | Mini-Hilfsschütz |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Inkludierte Hilfskontakte | 3 Schließer + 1 Öffner |
| Min. Umgebungstemperatur | -40°C |
| BEST. NR. | LA100785 |
| Hersteller | Schrack |
| Nennstrom AC-15/230V | 3A |
| Verlustleistung | 4,00W |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | K1-07D31=24 |
| Type Nr. | K1-07D31 |
| BxHxT mm | 45x58x49 |
| Nettogewicht | 0,36kg/Stk |
| Spulenspannung DC | 24V |
| Optionales Zubehör | LA190153–; LA190154–; LA190155–; LA190156–; |
| Nennstrom | 3A |
| HxBxT mm | 58x45x49 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100785– | EAN: 9004840668681 | Hersteller-Art.-Nr.: K1-07D31=24
Downloads
| Foto: Mini-Hilfsschütz, 3A, 3 Schließer +1 Öffner, 24VDC |
| CAD Zeichnung: Mini-Hilfsschütz, 3A, 3 Schließer +1 Öffner, 24VDC |
| Maßbild: Mini-Hilfsschütz, 3A, 3 Schließer +1 Öffner, 24VDC |
| Datenblatt: Mini-Hilfsschütz, 3A, 3 Schließer +1 Öffner, 24VDC |
| Katalogseite: Mini-Hilfsschütz, 3A, 3 Schließer +1 Öffner, 24VDC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack Mini-Hilfsschütz LA100785 verwendet?
Dieses Mini-Hilfsschütz dient zur Erweiterung der Kontaktkapazität in Schaltanlagen. Es wird vorzugsweise genutzt, um Steuersignale für größere Schütze oder andere elektrische Komponenten in 24VDC-Systemen zu verarbeiten.
Welche Spannung benötigt die Spule des LA100785 Schützes?
Das Mini-Hilfsschütz ist für eine Spulenspannung von 24VDC ausgelegt. Bitte stellen Sie sicher, dass Ihre Steuerspannung dieser Gleichspannung entspricht, um einen einwandfreien Betrieb des Schützes zu gewährleisten.
Wie viele Kontakte stehen bei diesem Hilfsschütz zur Verfügung?
Das Gerät verfügt über insgesamt vier Kontakte. Es ist mit 3 Schließern (NO) und 1 Öffner (NC) ausgestattet, was eine flexible Konfiguration in der elektrischen Steuerung ermöglicht.
Kann das Mini-Hilfsschütz bei tiefen Temperaturen eingesetzt werden?
Ja, das Schütz ist für einen weiten Umgebungstemperaturbereich ausgelegt. Es kann bei Temperaturen von bis zu -40°C eingesetzt werden und hält maximal 60°C stand, was den Einsatz in verschiedenen industriellen Umgebungen erlaubt.
