Über dieses Produkt

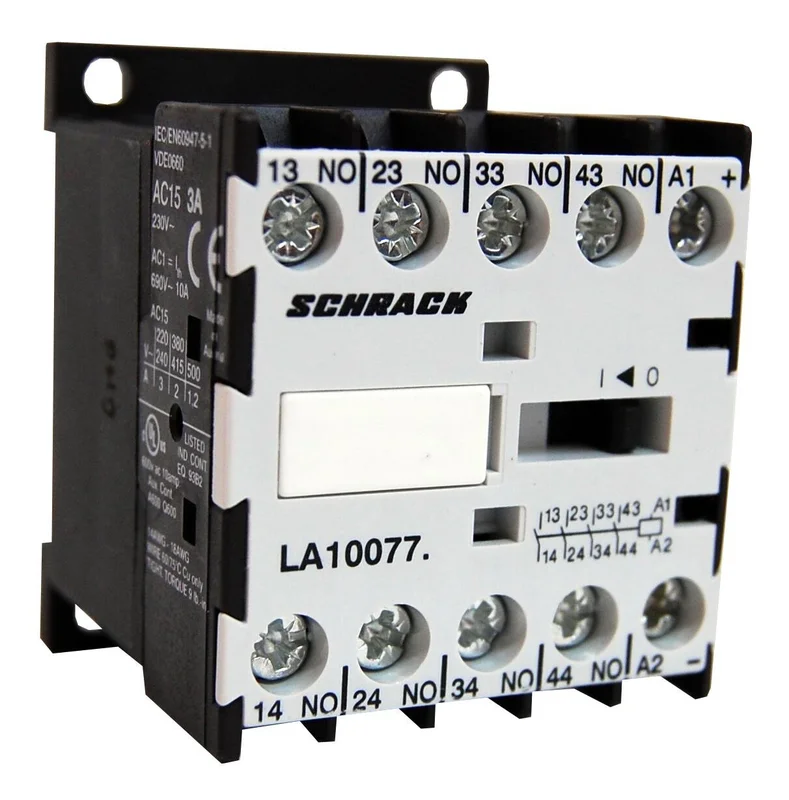

Das Schrack Mini-Hilfsschütz K1-07D40 230 ist ein kompaktes Steuergerät mit 4 Schließern und einer Spulenspannung von 230V AC. Mit einer Baugröße von LA1 und Abmessungen von 45x58x49 mm ist dieses elektromechanische Schütz für enge Schaltschranksituationen konzipiert. Das Gerät arbeitet bei einem Nennstrom von 3A (AC-15/230V) und ist für einen Umgebungstemperaturbereich von -40°C bis 60°C ausgelegt. Es findet primär Einsatz in Steuerstromkreisen zur Signalverarbeitung und zum Schalten von Lasten. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Schließer Kontakte: Ermöglicht die parallele Steuerung von vier getrennten Stromkreisen.
- Baugröße LA1: Kompakte Bauform mit 45x58x49 mm spart Platz auf der Tragschiene.
- Spulenspannung 230V AC: Standardisierte Ansteuerung für klassische Schaltschrankanwendungen.
- Erweiterbarer Funktionsumfang: Kompatibel mit diversem Schrack Zubehör zur individuellen Anpassung.
Anwendungsbereiche
- Automatisierungstechnik in Maschinensteuerungen.
- Steuerung von Beleuchtungs- und Heizungsanlagen.
- Verarbeitung von Steuersignalen in industriellen Schaltschränken.
Technische Details
| EAN | 9004840274981 |
| HLief-Artikel Nummer | K1-07D40 230 |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Spulenspannung AC | 230V |
| Gerät | Hilfsschütz |
| Nettogewicht | 0,16kg/Stk |
| Hilfskontakte | 4 Schließer |
| Type | Mini-Hilfsschütz |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Inkludierte Hilfskontakte | 4 Schließer |
| Verlustleistung | 3,20W |
| Nennstrom AC-15/230V | 3A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 45x58x49 |
| Optionales Zubehör | LA190153–; LA190154–; LA190155–; LA190156–; |
| Nennstrom | 3A |
| Type Nr. | K1-07D40 |
| HxBxT mm | 58x45x49 |
| BEST. NR. | LA100773 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100773– | EAN: 9004840274981 | Hersteller-Art.-Nr.: K1-07D40 230
Downloads
| Foto: Mini-Hilfsschütz, 3A, 4 Schließer, 230VAC |
| CAD Zeichnung: Mini-Hilfsschütz, 3A, 4 Schließer, 230VAC |
| Maßbild: Mini-Hilfsschütz, 3A, 4 Schließer, 230VAC |
| Datenblatt: Mini-Hilfsschütz, 3A, 4 Schließer, 230VAC |
| Katalogseite: Mini-Hilfsschütz, 3A, 4 Schließer, 230VAC Katalogseite: Mini-Hilfsschütz, 3A, 4 Schließer, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Funktion hat das Schrack Mini-Hilfsschütz K1-07D40?
Das Mini-Hilfsschütz dient zur galvanischen Trennung und zur Vervielfachung von Steuersignalen in Niederspannungsanlagen. Mit seinen 4 Schließerkontakten ermöglicht es das gleichzeitige Schalten mehrerer Steuerstromkreise bei einer Spulenspannung von 230V.
Kann das Schütz bei extremen Temperaturen eingesetzt werden?
Ja, das Schrack K1-07D40 ist für einen weiten Umgebungstemperaturbereich spezifiziert. Der Betrieb ist sicher bei Temperaturen von mindestens -40°C bis zu maximal 60°C möglich.
Welche Baugröße besitzt das Hilfsschütz LA100773?
Das Hilfsschütz entspricht der Baugröße LA1. Mit den kompakten Außenmaßen von 45x58x49 mm ist es optimal für Anwendungen mit begrenztem Platzangebot in Schaltschränken geeignet.
Ist für das Schrack Mini-Hilfsschütz Zubehör verfügbar?
Ja, für dieses Modell sind diverse optionale Zubehörteile erhältlich, um die Funktion zu erweitern. Dazu gehören unter anderem spezifische Erweiterungsmodule wie LA190153– oder LA190154–.
