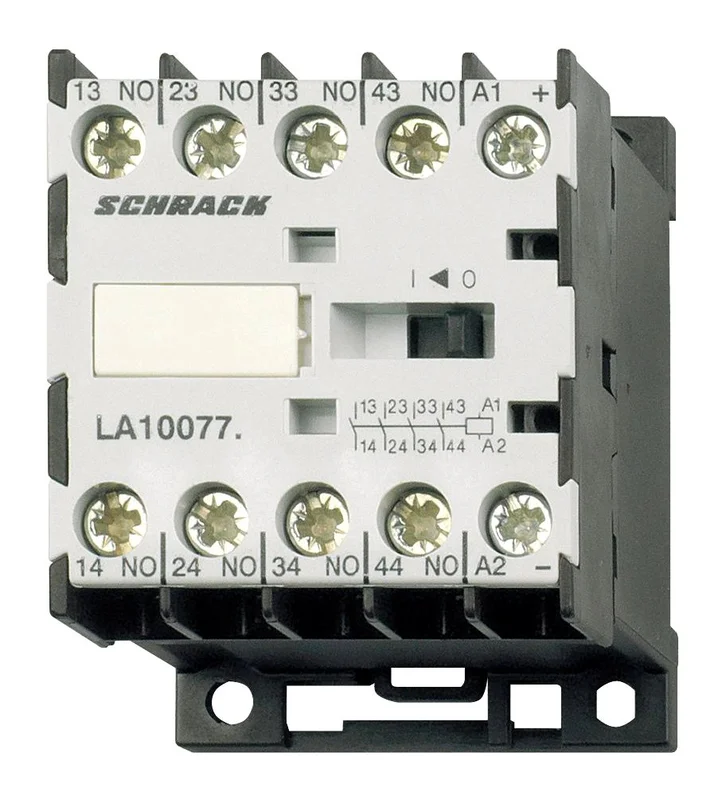

Das Mini-Hilfsschütz K1-07D40 24 von Schrack ist ein kompaktes Schaltelement mit 4 Schließern und einer Spulenspannung von 24VAC. Das Gerät der Baugröße LA1 ist für einen Nennstrom von 3A ausgelegt und weist eine Verlustleistung von 3,20W auf. Mit seinen kompakten Abmessungen von 45x58x49 mm lässt es sich platzsparend in Schaltanlagen integrieren. Der Einsatzbereich umfasst die Steuerung und Überwachung von elektromechanischen Prozessen in industriellen Anlagen. Dieses Schütz ist innerhalb von 1 bis 3 Werktagen versandbereit und kann direkt bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung 24VAC: Standardisierte Steuerspannung für eine einfache Integration in bestehende Steuerstromkreise.
- 4 Schließer: Bietet ausreichend Kontakte für komplexe Schaltungsanforderungen auf kleinstem Raum.
- Baugröße LA1: Kompaktes Design für maximale Packungsdichte im Schaltschrank.
- Nennstrom 3A: Ausgelegt für zuverlässiges Schalten von Hilfsstromkreisen.
- Großer Temperaturbereich: Betriebssicher bei Umgebungstemperaturen von -40°C bis 60°C.
Anwendungsbereiche
- Industrielle Automatisierungstechnik zur Signalverarbeitung.
- Schaltanlagenbau für Maschinen- und Anlagensteuerungen.
- Gebäudeleittechnik zur Ansteuerung von Relais- und Schützsteuerungen.
Technische Details
| EAN | 9004840274974 |
| VE | 10Stk |
| Baugröße | LA1 |
| CAD-Symbol | K |
| Gerät | Hilfsschütz |
| Nettogewicht | 0,16kg/Stk |
| Hilfskontakte | 4 Schließer |
| Type | Mini-Hilfsschütz |
| Basisbezeichnung | Schütz |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| HLief-Artikel Nummer | K1-07D40 24 |
| Hersteller | Schrack |
| Inkludierte Hilfskontakte | 4 Schließer |
| Verlustleistung | 3,20W |
| Nennstrom AC-15/230V | 3A |
| BEST. NR. | LA100770 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 45x58x49 |
| Optionales Zubehör | LA190153–; LA190154–; LA190155–; LA190156–; |
| Nennstrom | 3A |
| Type Nr. | K1-07D40 |
| HxBxT mm | 58x45x49 |
| Spulenspannung AC | 24V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LA100770– | EAN: 9004840274974 | Hersteller-Art.-Nr.: K1-07D40 24
Downloads
| Foto: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC Foto: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC |
| CAD Zeichnung: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC |
| Maßbild: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC |
| Datenblatt: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC |
| Katalogseite: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC Katalogseite: Mini-Hilfsschütz, 3A, 4 Schließer, 24VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was zeichnet das Schrack Mini-Hilfsschütz K1-07D40 24 aus?
Dieses Mini-Hilfsschütz besticht durch seine kompakte Baugröße LA1 und ist mit 4 Schließern ausgestattet. Es ist speziell für eine Spulenspannung von 24VAC konzipiert und ideal für platzsparende Steuerungsaufgaben.
Welcher Nennstrom gilt für das Hilfsschütz LA100770?
Das Hilfsschütz von Schrack ist für einen Nennstrom von 3A (AC-15/230V) ausgelegt. Es eignet sich damit optimal zum Schalten von Hilfsstromkreisen in industriellen Anwendungen.
Kann man das Schrack K1-07D40 auch bei extremen Temperaturen einsetzen?
Ja, das Hilfsschütz ist für einen weiten Umgebungstemperaturbereich ausgelegt. Es arbeitet zuverlässig bei Temperaturen von minimal -40°C bis maximal 60°C.
Wo finde ich das Datenblatt für das Mini-Hilfsschütz?
Das offizielle Datenblatt sowie CAD-Zeichnungen und Maßbilder stehen Ihnen direkt bei den Produktinformationen unter den Downloadlinks zur Verfügung. Dort können Sie alle technischen Details zum Mini-Hilfsschütz LA100770 einsehen.
