Längsverbinder PV-Schiene 40×40 Montageset Sechskantkopf 17

Description

Der Längsverbinder dient der
Verlängerung handelsüblicher
Photovoltaik Montageschienen 40×40 bei der Erstellung einer Unterkonstruktion von Solar-Anlagen auf Flach- und Schrägdächern. Im
Befestigungsset [Sechskantkopf 17] zusätzlich zum
Längsverbinder mit
2x Bundmutter M10 und
2x Sechskantschraube M10x25
mit 17mm breitem
Kopf für PV-Schienen mit einem unteren
Profilkanal in
17,5mm Breite.


• Universal kompatibel mit allem handelsüblichen Photovoltaik-Montageschienen 40×40
• Maximale Stabilität und Langlebigkeit durch Aluminium der höchsten Güte mit hoher Beständigkeit gegen Korrosion, Witterung und äußeren Einflüssen
• Sehr gute mechanische Schlag-/ Festigkeit

Der Längsverbinder für Montageschienen ist ein wichtiges Befestigungselement für die
Montage der Unterkonstruktion einer Photovoltaik-Anlage mit Aluminium-Montageschienenim Flach- und Schrägdachbereich. Er garantiert die richtige Stabilität der gesamten Konstruktion.
Er eignet sich für die Verbindung (
Verlängerung) von handelsüblichen Aluminium-
Montageschienen 40x40mm und verfügt zur Montage über zwei Löcher für M10-Schrauben.

Im
Befestigungsset [Sechskantkopf 17] befindet sich folgendes im Lieferumfang:

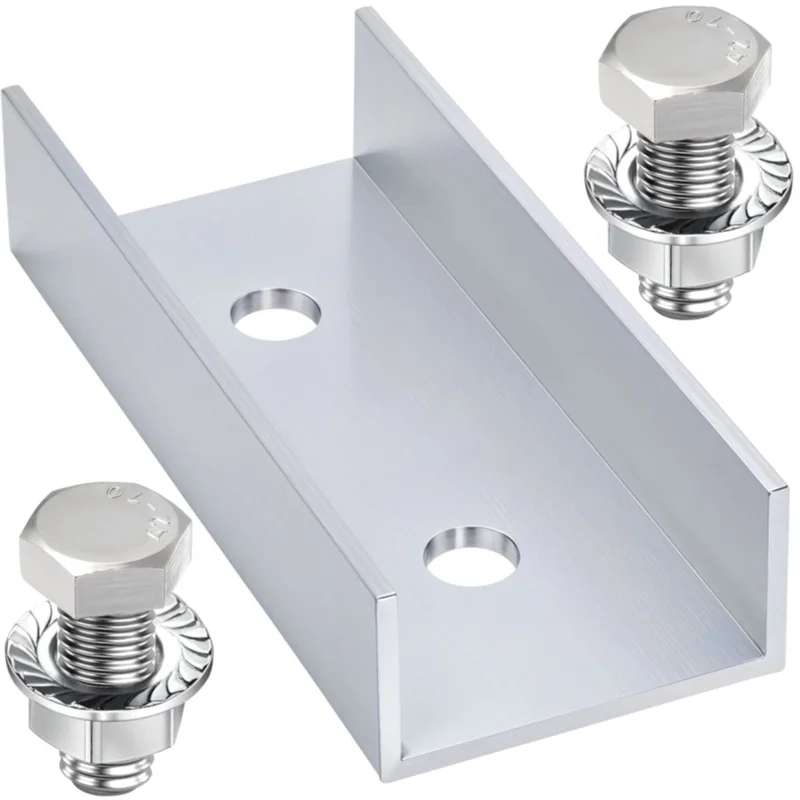

• 1x Längsverbinder
• 2x Bundmutter M10
• 2x Sechskantschraube M10 x 25mm mit Kopfbreite
  17mm

Der Schienenverbinder besteht aus
hochwertigem Aluminium, welches über eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse verfügt und die
maximale Stabilität für die gesamten Photovoltaik-Anlage garantiert.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

Je nach Art des Daches und des gewählten Montagesystems die
Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

Zur
Befestigung der Montageschiene auf dem Befestigungselement (
bzw. ggf. mit dem
Schienenverbinder) die
Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene
einlegen, diese um 90 Grad gegen den Uhrzeigersinn
drehen und durch die Adapterplatte
mit der
Bundmutter mit Sperrverzahnung kontern und
festziehen.

Alternativ zur Hammerkopfschraube kann auch eine
Sechskantschraube M10 x 25mmverwendet werden.

Die
Solarmodule am Anfang und am Ende einer Modulreihe
mit der
Endklemme undzwischen zwei Modulen mit der
Mittelklemme auf der Schienenkonstruktion
befestigen. Dazu zunächst den
Nutenstein in die obere Profilkammer (Nut) des Montageprofils
einschieben und dann die Modulklemme
mit der
Zylinderkopfschraube in den Nutenstein
verschrauben.
Die offenen
Enden der Montageschienen mit den
Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
