Description
Über dieses Produkt

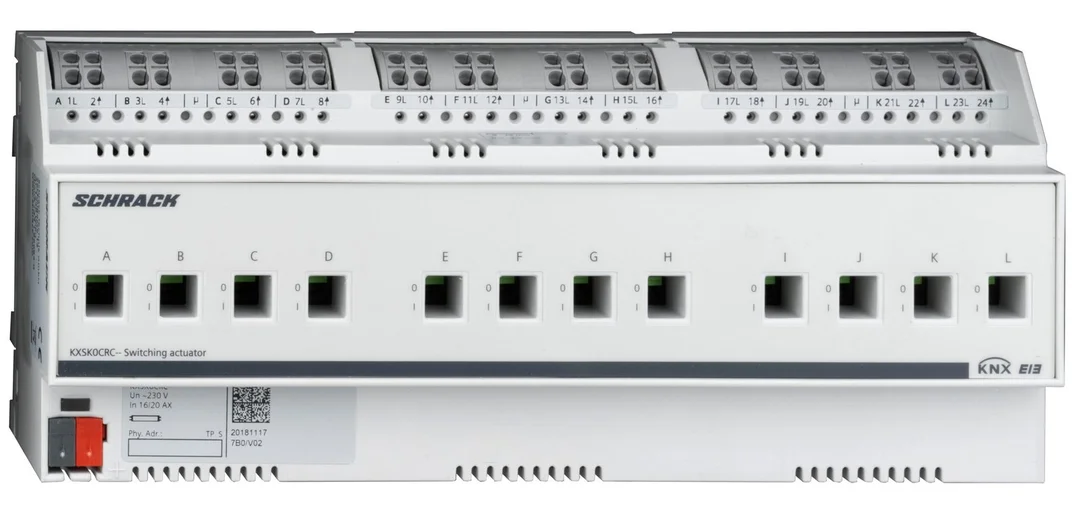

Der Schrack KNX Schaltaktor 12 x 16/20AX ist ein leistungsstarkes Schaltmodul zur Steuerung von bis zu 12 elektrischen Lasten in KNX-Installationen. Das Gerät bietet einen Nennstrom von 16/20AX und wird für die Montage auf der DIN-Hutschiene (REG) mit den Abmessungen 216x90x61 mm geliefert. Die Parametrierung erfolgt unkompliziert über die ETS-Software ab Version 5.0 oder höher. Dank des kompakten Designs ist der Aktor für die professionelle Gebäudeautomation in Verteilern konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause oder auf die Baustelle. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 12 Schaltkanäle: Ermöglicht die flexible Steuerung von bis zu 12 unabhängigen Stromkreisen.
- Nennstrom 16/20AX: Ausgelegt für hohe Einschaltströme und anspruchsvolle Lastanforderungen.
- KNX-Busanbindung: Einfache Integration in das Bussystem mittels Standard-Busklemme.
- REG-Montage: Platzsparende Installation auf Hutschiene in Schalt- und Verteilerschränken.
- ETS-Kompatibilität: Volle Konfigurierbarkeit mit ETS 5.0 oder neueren Versionen für präzise Steuerung.
Anwendungsbereiche
- Automatisierte Lichtsteuerung in Gewerbe- und Bürogebäuden.
- Schaltung von elektrischen Lasten in der KNX-Hausautomation.
- Steuerung von Steckdosenstromkreisen zur Energieoptimierung.
- Integration in komplexe Szenensteuerungen für Wohn- und Zweckbauten.
Technische Details
| EAN | 9004840809084 |
| HLief-Artikel Nummer | 5WG1534-1DB61-8SH1 |
| Min. Umgebungstemperatur | -5°C |
| Basisbezeichnung | KNX |
| BxHxT mm | 216x90x61 |
| Max. Umgebungstemperatur | 45°C |
| BEST. NR. | KXSK0CRC |
| Hersteller | Schrack |
| Gerät | Schaltaktor |
| Nettogewicht | 0,86kg/Stk |
| Verpackungseinheit | 1Stk |
| Anzahl Ausgänge | 12 |
| KNX Busanschluss | mittels Busklemme |
| HxBxT mm | 90x216x61 |
| Nennstrom Ausgang | 16/20AX |
| Verlustleistung | 12,00W |
| Montageart | REG |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: KXSK0CRC– | EAN: 9004840809084 | Hersteller-Art.-Nr.: 5WG1534-1DB61-8SH1
Downloads
| Foto: KNX Schaltaktor 12 x 16/20AX, 230V AC |
| KNX-Applikationsbeschreibung: KNX Schaltaktor 12 x 16/20AX, 230V AC |
| KNX Datenbank V3 (ETS 5.0 oder höher) |
| Montageanleitung: KNX Schaltaktor 12 x 16/20AX, 230V AC |
| CAD Zeichnung: KNX Schaltaktor 12 x 16/20AX, 230V AC |
| Blätterkatalog |
Suchbegriffe
knx, KNX, KNX, 5WG1534-1DB61, N534D61, KNX, Geräte, Geräte
Häufig gestellte Fragen
Welche ETS-Version wird für den Schrack KNX 12-fach Aktor benötigt?
Für die Konfiguration und Parametrierung dieses KNX Schaltaktors ist die ETS-Software ab der Version 5.0 oder höher erforderlich. Stellen Sie sicher, dass die entsprechende Datenbankdatei (.knxprod) in Ihrem Projekt geladen ist.
Kann der Schrack Schaltaktor 16/20AX auch für hohe Einschaltströme verwendet werden?
Ja, der Aktor ist mit einer Schaltleistung von 16/20AX spezifiziert. Diese Auslegung erlaubt das sichere Schalten von Lasten mit höheren Einschaltströmen, wie sie beispielsweise bei modernen LED-Treibern oder kapazitiven Lasten vorkommen.
Wie erfolgt der Anschluss des Aktors an den KNX-Bus?
Die Anbindung an das KNX-System erfolgt einfach und sicher über die standardmäßige KNX-Busklemme, welche direkt auf das Gerät aufgesteckt wird. Dies ermöglicht eine schnelle Installation innerhalb des Verteilerschranks.
Wie breit ist der KNX Aktor 12-fach im Verteiler?
Das Gerät weist eine Breite von 216 mm auf. Bitte berücksichtigen Sie diesen Platzbedarf bei der Planung Ihrer REG-Hutschienenbestückung im Verteilergehäuse.
