Über dieses Produkt

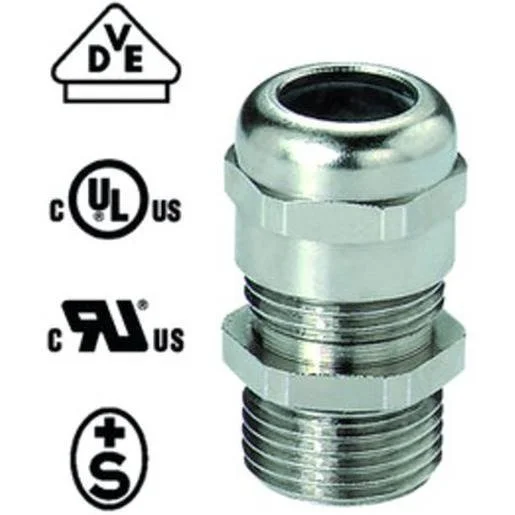

Die Jacob EMV-Kabelverschraubung der Serie PERFECT ist eine robuste Messing-Verschraubung mit metrischem Anschlussgewinde. Sie wurde speziell für Kabel und Leitungen mit Schirmung konzipiert und bietet eine zuverlässige elektrische Kontaktierung. Das vernickelte Metallgehäuse sorgt in Verbindung mit dem Lamelleneinsatz aus Polyamid für eine dauerhafte Stabilität und eine integrierte Zugentlastung. Mit der Schutzart IP68 und IP69K hält das Bauteil auch unter anspruchsvollen Bedingungen stand und bietet einen effektiven Verdrehschutz. Der große Klemmbereich von 9 bis 13 Millimetern ermöglicht eine flexible Installation in verschiedenen industriellen Umgebungen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- EMV-Ausführung: Zuverlässige Schirmkontaktierung für geschirmte Kabel.
- Schutzart IP68 / IP69K: Höchster Schutz gegen Staub und eindringendes Wasser.
- Integrierte Zugentlastung: Schont das Kabel und erhöht die mechanische Belastbarkeit.
- Robustes Material: Vernickeltes Messing sorgt für Langlebigkeit und Korrosionsbeständigkeit.
- Metrisches Gewinde: Standardisierte Montage nach EN 60423 für einfache Installation.
Anwendungsbereiche
- Industrielle Anlagen mit Schirmungsbedarf
- Maschinenbau und Apparatebau
- Schaltschrankbau in Österreich
- Umgebungen mit mechanischer Beanspruchung
Technische Details
| Ausführung | gerade |
| Halogenfrei | nein |
| Biegeschutz | nein |
| Gewindesteigung | 1,5 Millimeter |
| Zugentlastung | ja |
| Mit Gegenmutter | nein |
| Schlüsselweite | 22 Millimeter |
| Nenngewindemaß metrisch/PG | 20 |
| Glasfaserverstärkt | nein |
| Explosionsgeprüfte Ausführung | nein |
| Schlagfest | ja |
| Art der Dichtung | Dichtring |
| Gewindelänge | 10 Millimeter |
| Gewindeart | metrisch |
| Flachkabelverschraubung | nein |
| Werkstoffgüte | Messing |
| Geeignet für Kabeldurchmesser | 9 bis 13 Millimeter |
| Teilbare Verschraubung | nein |
| Mehrfach Dichteinsatz | nein |
| Einsatztemperatur | -20 bis 100 Grad Celsius |
| Schutzart (IP) | IP68 |
| Für Ex-Zone Gas | ohne |
| Sechskant Eckmaß | 25,3 Millimeter |
| Für Ex-Zone Staub | ohne |
| EMV-Ausführung | ja |
| Werkstoff | Metall |
| Oberflächenschutz | vernickelt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Jacob | Artikel-Nr.: SAE-1223186 | EAN: 4024092049460 | Hersteller-Art.-Nr.: 50.620M/EMV/L
Häufig gestellte Fragen
Was ist der Vorteil der EMV-Ausführung bei dieser Kabelverschraubung?
Die EMV-Ausführung stellt sicher, dass die Abschirmung des Kabels durchgängig kontaktiert wird, um elektromagnetische Störungen zuverlässig abzuleiten.
Kann die Verschraubung im Außenbereich eingesetzt werden?
Ja, dank der hohen Schutzart IP68 und dem robusten Material aus vernickeltem Messing ist sie für anspruchsvolle Umgebungen gut geeignet.
Ist bei dieser Verschraubung eine Gegenmutter im Lieferumfang enthalten?
Nein, bei dieser Artikelnummer ist keine Gegenmutter enthalten. Diese muss bei Bedarf separat dazu bestellt werden.
Für welche Kabeldurchmesser ist dieses Modell geeignet?
Diese Kabelverschraubung ist für einen Kabeldurchmesserbereich von 9 bis 13 Millimetern ausgelegt.
