Über dieses Produkt

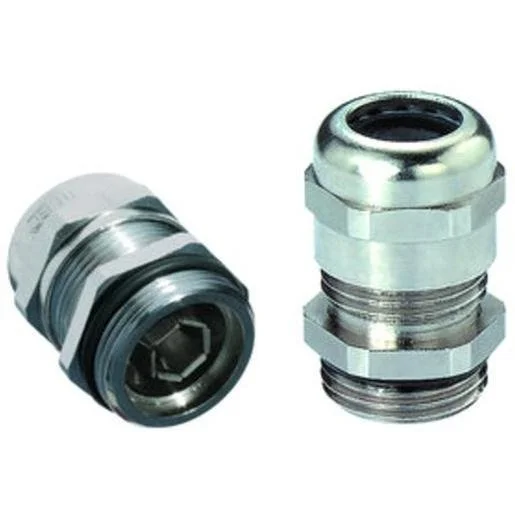

Die Jacob EMV-PERFECT 50.616 M/EMVD Kabelverschraubung aus vernickeltem Messing bietet eine zuverlässige Lösung für die professionelle Kabeleinführung. Diese metrische M16x1,5 Verschraubung ermöglicht durch ihre Edelstahl-Kontaktfeder eine sichere EMV-Verbindung des Schirmgeflechts mit dem Gehäusepotenzial. Die Konstruktion umfasst einen robusten Dichtring aus NBR/CR sowie einen Lamelleneinsatz für hohe mechanische Stabilität und integrierte Zugentlastung. Mit der Schutzart IP68 ist das Bauteil gegen Staub und dauerhaftes Untertauchen geschützt und hält Temperaturen von -20°C bis +100°C stand. Durch die hochwertige metallische Ausführung ist sie für anspruchsvolle elektrische Installationen in Österreich geeignet. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- EMV-Ausführung: Kontaktfeder aus Edelstahl — ermöglicht eine direkte Schirmableitung zum Gehäuse.
- Material Messing vernickelt: Korrosionsbeständige Metalloberfläche — sorgt für Langlebigkeit unter industriellen Bedingungen.
- Integrierte Zugentlastung: Schutz der Klemmstelle — verhindert das ungewollte Herausziehen der Leitung.
- Schutzart IP68: Staubdicht und druckwasserdicht — schützt die elektrische Verbindung vor Umwelteinflüssen.
Anwendungsbereiche
- Schaltschrankbau und Gehäusetechnik
- Maschinenbau und Automatisierungstechnik
- Installationen mit geschirmten Leitungen zur EMV-Abschirmung
- Industrielle Anlagen mit metrischen Gewindeanschlüssen
Technische Details
| Ausführung | gerade |
| Halogenfrei | nein |
| Explosionsgeprüfte Ausführung | nein |
| Flachkabelverschraubung | nein |
| Werkstoffgüte | Messing |
| Gewindelänge | 5 Millimeter |
| Schlüsselweite | 27 Millimeter |
| Teilbare Verschraubung | nein |
| Biegeschutz | nein |
| Art der Dichtung | Dichtring |
| Mit Gegenmutter | nein |
| Zugentlastung | ja |
| EMV-Ausführung | ja |
| Mehrfach Dichteinsatz | nein |
| Gewindesteigung | 1,5 Millimeter |
| Sechskant Eckmaß | 19,55 Millimeter |
| Nenngewindemaß metrisch/PG | 16 |
| Geeignet für Kabeldurchmesser | 5 bis 9 Millimeter |
| Glasfaserverstärkt | nein |
| Oberflächenschutz | vernickelt |
| Schlagfest | ja |
| Werkstoff | Metall |
| Einsatztemperatur | -20 bis 100 Grad Celsius |
| Für Ex-Zone Gas | ohne |
| Gewindeart | metrisch |
| Schutzart (IP) | IP68 |
| Für Ex-Zone Staub | ohne |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Jacob | Artikel-Nr.: SAE-1563785 | EAN: 4024092147210 | Hersteller-Art.-Nr.: 50.616M/EMVD
Häufig gestellte Fragen
Was bedeutet EMV bei dieser Kabelverschraubung?
EMV steht für elektromagnetische Verträglichkeit. Die Verschraubung leitet das Schirmgeflecht des Kabels über eine Edelstahl-Kontaktfeder direkt auf das Gehäuse ab, um Störeinflüsse zu minimieren.
Welchen Kabeldurchmesser deckt die Verschraubung ab?
Diese M16-Verschraubung ist für Kabel mit einem Durchmesser von 5 bis 9 Millimetern geeignet.
Ist die Verschraubung für den Außenbereich geeignet?
Dank der Schutzart IP68 und der Materialbeschaffenheit aus vernickeltem Messing ist sie robust genug für industrielle Umgebungen und vor äußeren Einflüssen geschützt.
Wird eine Gegenmutter mitgeliefert?
Nein, bei diesem Artikel ist im Lieferumfang keine Gegenmutter enthalten. Diese muss bei Bedarf separat dazu bestellt werden.
