Über dieses Produkt

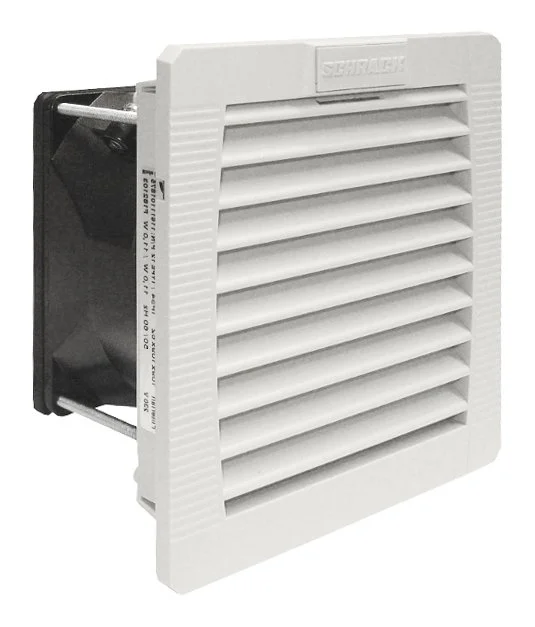

Der Schrack Filterventilator mit den Maßen 320x320x150mm bietet eine effiziente Luftleistung von 845m³/h für die zuverlässige Schaltschrankklimatisierung. Das Gehäuse besteht aus UV-beständigem, selbstverlöschendem thermoplastischem Kunststoff in RAL 7035 und erfüllt die Schutzart IP54. Mit einer Einbautiefe von 150mm und einem Ausschnittmaß von 291x291mm lässt sich das Gerät werkzeuglos mittels Schnappmechanismus installieren. Die Luftförderrichtung ist durch Drehung der Motoreinheit um 180° variabel einstellbar. Fachbetriebe nutzen dieses Zubehör zur präzisen Temperaturregelung in Schaltkästen und Verteilern. Die Lieferzeit beträgt 1 bis 3 Werktage, direkt ab Lager bei TELA verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Luftleistung: 845m³/h – gewährleistet eine hohe thermische Stabilität im Schaltgehäuse.
- Montage: Patentierter 4-Ecken-Schnappmechanismus – ermöglicht eine zeitsparende, werkzeuglose Installation.
- Wartung: Klappmechanismus – sorgt für einen schnellen und unkomplizierten Wechsel der Filtermatten.
- Anschluss: Federzugklemmen – garantieren einen sicheren und elektrisch schnellen Anschluss.
- Material: Selbstverlöschender Kunststoff (UL94VO) – bietet hohe Materialbeständigkeit und Sicherheit.
Anwendungsbereiche
- Klimatisierung von industriellen Schaltschränken und Energieverteilern.
- Kühlung von elektronischen Komponenten in Gehäusen mit hoher Verlustleistung.
- Schutz der internen Technik vor Staub und Feuchtigkeit in trockenen Produktionsumgebungen.
Technische Details
| EAN | 9004840539318 |
| Type | Ventilator |
| HxBxT mm | 320x320x150 |
| Luftleistung IP55 | 925m³/h |
| CAD-Symbol | M |
| Einbautiefe | 150mm |
| Ausschnitt | 291x291mm |
| BxHxT mm | 320x320x150 |
| CAD-external terminals | 1 |
| BEST. NR. | IUKNF8523A |
| Min. Umgebungstemperatur | -40°C |
| Nutzkühlleistung mit Austrittsfilter IP54 | 160W/K |
| Schutzart | IP54 |
| Hersteller | Schrack |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 6,75W |
| Optionales Zubehör | IUKM4910–; IUKM4920– |
| AUSSCHNITT mm | 291×291 |
| Farbe | RAL 7035 (Lichtgrau) |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Ventilation |
| HLief-Artikel Nummer | 11667102875 |
| Notwendiges Zubehör | IUKNE550–; IUK08566– |
| Nettogewicht | 3,70kg/Stk |
| Nennspannung | 230V-AC |
| Nutzkühlleistung mit Austrittsfilter IP55 | 162,9 |
| Luftleistung IP54 | 845m³/h |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNF8523A | EAN: 9004840539318 | Hersteller-Art.-Nr.: 11667102875
Produktinformation
•Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
•Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
•Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
•Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
•Schneller elektrischer Anschluss durch Federzugklemmen
•Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
•Farbe: RAL7035 (Lichtgrau)
Downloads
| Produktkatalog: Filterventilator 320x320x150mm (845m³/h), IP54 |
| CAD Zeichnung: Filterventilator 320x320x150mm (845m³/h), IP54 |
| Foto: Filterventilator 320x320x150mm (845m³/h), IP54 |
| IUKNF8523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Filterventilation, Filterlüfter, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Wie lässt sich die Schutzart des Schrack Filterventilators auf IP55 erhöhen?
Die Schutzart IP55 kann erreicht werden, indem die standardmäßige Filtermatte durch eine spezielle Faltenfiltermatte vom Typ IUKM4x20 ersetzt wird. Dies ermöglicht einen besseren Schutzgrad in anspruchsvollen Industrieumgebungen.
Kann die Luftförderrichtung bei diesem Schaltschranklüfter angepasst werden?
Ja, die Luftförderrichtung ist variabel. Durch ein einfaches Drehen der Lüftermotoreinheit um 180 Grad kann der Luftstrom nach Bedarf konfiguriert werden, wobei die Standardeinstellung bei Auslieferung in den Schrank blasend ist.
Welche Ausschnittmaße sind für die Montage des IUKNF8523A erforderlich?
Für die korrekte Montage des Filterventilators in der Schaltschranktür oder Gehäusewand ist ein Montageausschnitt von 291×291 mm vorgesehen. Dank des 4-Ecken-Schnappmechanismus erfolgt der Einbau werkzeuglos.
Ist das Gehäusematerial des Ventilators UV-beständig?
Ja, der verwendete thermoplastische Kunststoff ist UV-beständig und selbstverlöschend gemäß UL94VO. Dies macht den Filterlüfter robust für den Einsatz in verschiedenen technischen Umgebungen.
