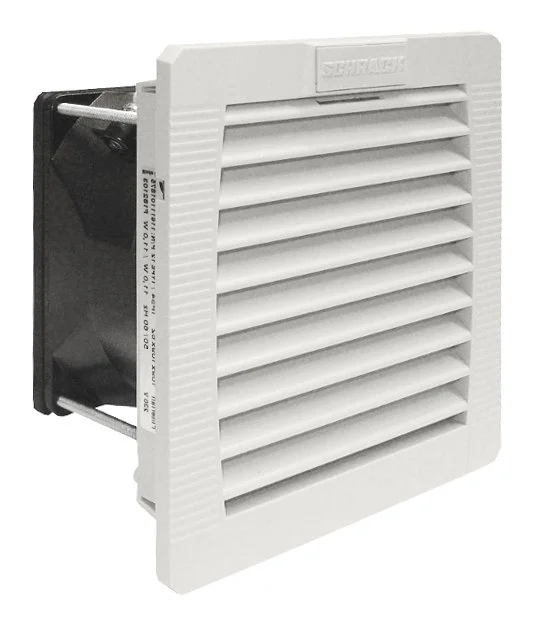

Der Schrack Filterventilator 320x320x150mm bietet eine effiziente Luftleistung von 640m³/h zur zuverlässigen Klimatisierung von Schaltschränken. Das Gehäuse ist aus UV-beständigem, thermoplastischem Kunststoff gefertigt und erfüllt die Schutzart IP54. Mit einem Ausschnittmaß von 291x291mm und einer Einbautiefe von 150mm ist der Ventilator für den direkten Einbau in Verteilerkästen konzipiert. Die Luftförderrichtung kann durch Drehung der Motoreinheit um 180° variabel angepasst werden. Dieser Filterlüfter sorgt in industriellen Steuerungen für ein stabiles thermisches Betriebsklima. Ihre Bestellung erreicht Sie innerhalb von 1 bis 3 Werktagen direkt bei TELA vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Luftleistung: 640m³/h (IP54) für effektiven Wärmeaustausch im Schaltkasten
- Montage: Patentierter 4-Ecken-Schnappmechanismus für werkzeuglose Installation
- Wartung: Klappmechanismus zum schnellen und einfachen Wechsel der Filtermatten
- Anschluss: Federzugklemmen für eine zeitsparende elektrische Verdrahtung
- Flexibilität: Um 180° drehbare Motoreinheit zur Wahl der Luftströmungsrichtung
Anwendungsbereiche
- Klimatisierung von Schaltanlagen und Steuerungsschränken in der Industrie
- Entwärmung von Gehäusen für die Automatisierungstechnik
- Kühlung von elektrischen Verteilern in Produktionsumgebungen
- Schutz von empfindlicher Elektronik vor Überhitzung in geschlossenen Systemen
Technische Details
| EAN | 9004840539271 |
| Type | Ventilator |
| HxBxT mm | 320x320x150 |
| Luftleistung IP55 | 770m³/h |
| Nutzkühlleistung mit Austrittsfilter IP54 | 127,1W/K |
| CAD-Symbol | M |
| Einbautiefe | 150mm |
| Ausschnitt | 291x291mm |
| BxHxT mm | 320x320x150 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| BEST. NR. | IUKNF7523A |
| Schutzart | IP54 |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 11666102875 |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | IUKM4910–; IUKM4920– |
| Verlustleistung | 5,75W |
| AUSSCHNITT mm | 291×291 |
| Luftleistung IP54 | 640m³/h |
| Farbe | RAL 7035 (Lichtgrau) |
| Max. Umgebungstemperatur | 55°C |
| Nutzkühlleistung mit Austrittsfilter IP55 | 140 |
| Basisbezeichnung | Ventilation |
| Notwendiges Zubehör | IUKNE550–; IUK08566– |
| Nennspannung | 230V-AC |
| Nettogewicht | 3,20kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNF7523A | EAN: 9004840539271 | Hersteller-Art.-Nr.: 11666102875
Produktinformation
•Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
•Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
•Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
•Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
•Schneller elektrischer Anschluss durch Federzugklemmen
•Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
•Farbe: RAL7035 (Lichtgrau)
Downloads
| Foto: Filterventilator 320x320x150mm (640m³/h), IP54 |
| CAD Zeichnung: Filterventilator 320x320x150mm (640m³/h), IP54 |
| 3D-Daten (.stp): Filterventilator 320x320x150mm (640m³/h), IP54 |
| IUKNF7523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Filterventilation, Filterlüfter, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Kann die Luftförderrichtung des Schrack IUKNF7523A angepasst werden?
Ja, die Luftförderrichtung ist variabel einstellbar. Durch das Drehen der Lüftermotoreinheit um 180° lässt sich der Luftstrom flexibel an die Anforderungen im Schaltschrank anpassen.
Welche Schutzart erreicht der Filterlüfter im Standardzustand?
Der Schrack Filterventilator wird in der Schutzart IP54 ausgeliefert. Durch den Einsatz einer optionalen Faltenfiltermatte kann die Schutzklasse auf IP55 erhöht werden.
Wie erfolgt die Montage des Schaltschranklüfters?
Die Montage ist dank des patentierten 4-Ecken-Schnappmechanismus werkzeuglos möglich. Dies spart Zeit bei der Installation in den Schaltschrank und erleichtert die Handhabung.
Welche Filtermatten sind mit dem Schrack IUKNF7523A kompatibel?
Für diesen Filterlüfter können verschiedene Filtermatten verwendet werden. Zur Steigerung der Schutzart auf IP55 ist die Verwendung der speziellen Faltenfiltermatte IUKM4x20 vorgesehen.
